Монтаж промышленного здания

Ухтинский промышленно-экономический лесной колледж
Строительство и эксплуатация зданий и сооружений
Курсовой проект по дисциплине:"Архитектура зданий и сооружений"
На тему:"Монтаж промышленного здания"
Ухта 2018

Данное проектируемое здание является многопролетным, одноэтажным, крановым, с шагом колонн 6м и 12м, отапливаемым центральными сетями отопления, с естественной вентиляцией, совмещенным освещением с фонарной надстройкой. Конструктивная схема здания - железобетонный каркас.
Здание имеет простую конфигурацию в плане в виде двух пролетов, соединенных между собой. Размеры здания 42х84м. Здание одноэтажное имеет одинаковую высоту в про-летах 36.8м.

СОДЕРЖАНИЕ
1 Конструктивное решение здания 3
1.1 Фундаменты 3
1.2 Стены 3
1.3 Фундаментные балки 4
1.4 Колонны 4
1.5 Стропильные конструкции 5
1.6 Подкрановые балки 5
1.7 Оконные и дверные проемы 6
1.8 Связи 6
Список используемых источников 7

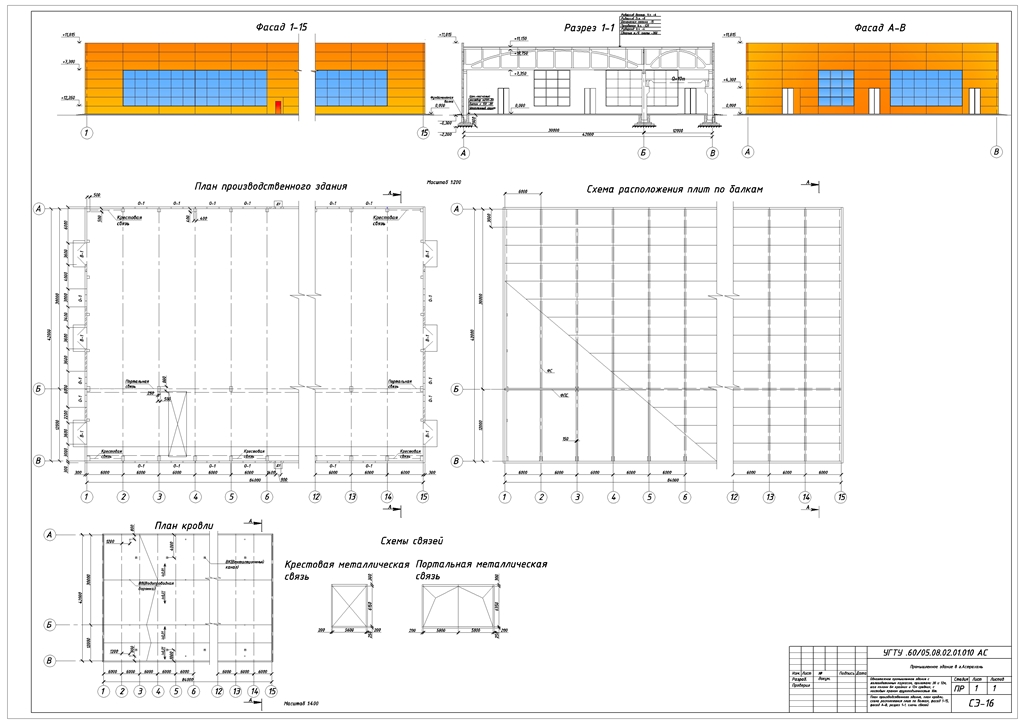

Состав: План производственного здания, план кровли, схема расположения плит по балкам, фасад 1-15, фасад А-В, разрез 1-1, схемы связей Язык документа

Софт: AutoCAD 2014

Файлы:
1 KP_poyasnitelnaya.doc
123.dwg
