Ангар из сэндвич панелей 12600Х82500

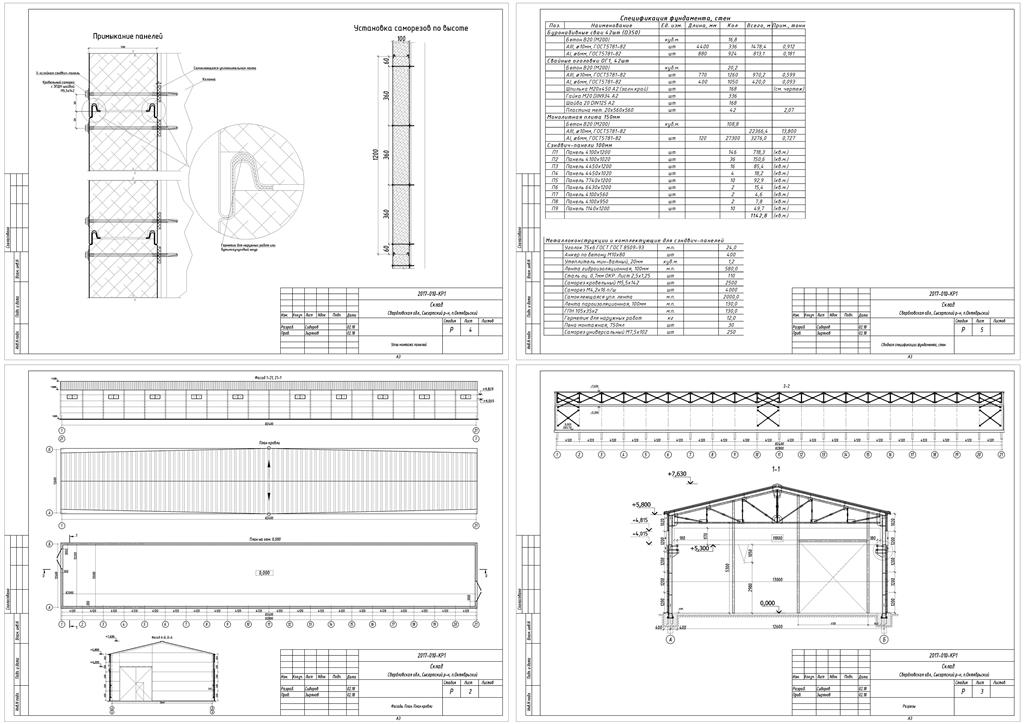

Раздел КР, включающий в себя: КЖ (упрощенный вид), КМ, деталировку, фасонные элементы, спецификацию.

Общие данные
1. Данный комплект чертежей разработан для согласования по месту требования на основании:
Топографической съемки, технического задания, акта о геологическом обследовании территории.
2. Место расположения объекта: Свердловская обл., Сысертский р-н, п.Октябрьский.
Температура внутри помещения: плюс 10°С.
Назначение объекта "Теплый" склад.
Расчетная снеговая нагрузка: 180кг/кв.м.
Нормативное ветровое давление: 30кг/кв.м.

3. Размеры здания по внутренним стенам 82,0 х 13,0. Высота до низа фермы покрытия 5,3м.
4. Фундамент под несущие стены - из буронабивных свай круглого сечения D350мм, с арматурным каркасом, длиной 4150мм, шаг установки 4,12м и оголовком высотой 750мм. В остальных зонах устроить монолитный железобетонный пол "по грунту". Под фермы покрытия установлены стальные колонны с консолью под опорный кран г/п 5,0т пролетом 11,8м. Под каждую колонну установлена свая. Из ростверка под базу колонны установлены опорные металлические пластины выпуски резьбовых шпилек.
5. Стены выполнены из сэндвич-панелей толщиной 100мм вплотную к колоннам.
6. Кровля двухскатная. Настил кровли - кровельная сэндвич-панель 100мм по обрешетке из швеллера №14.
7. По обоим торцам расположить ворота металлические. Размер 4,0х4,2м.
8. По длинным сторонам на высоте 3,5м расположить окна ПВХ размером 0,8х2,0м.
