Архитектурно-конструктивный проект механосборочного цеха тяжелого машиностроения

Кафедра архитектуры
Курсовой проект по дисциплине «Архитектура промышленных сооружений»
На тему: «Архитектурно-конструктивный проект механосборочного цеха тяжелого машиностроения»
2014

Исходные данные: Механосборочный цех тяжелого машиностроения; место строительства г. Воронеж; грунт основания суглинок; наличие и уровень грунтовых вод - да, на отм. 6.0 м; размеры пролетов А,Б, 18.0 м; размеры пролета В 24.0 м; длина здания 120.00 м; грузоподъемность кранов: а пролете А - 10.0 т, в пролете Б/В - 20.0т/ 30.0 т; отметка низа несущих конструкций: в пролете А - 8.4 м, в пролете Б -12.6 м, в пролете В - 14.4 м; отметка верха крановой консоли: в пролете А - 5.2 м/4.6 м, в пролете Б - 8.5м/8.1м, в пролете В - 10.3м/9.9м; шаг колонн: наружного ряда - 6.0 м, внутреннего ряда - 12.0 м.

Каркас здания смешанный. Шаг колонн крайнего ряда составляет 6м, колонны железобетонные сечением 400*1000мм. В поперечном пролете колонны железобетонные сечением 400*1400 мм. В торцевых стенах через 6 м установлены колонны фахверков. В средних 12-метровых рядах выделены связевые колонны, соединенные стальными вертикальными портальными связями для восприятия горизонтальных сил. В крайних 6-метровых рядах связевые колонны соединены крестовыми связями. Связи устраиваются посередине каждого температурного блока.Несущие конструкции покрытий - ж/б подстропильные и стропильные фермы. Стропильные безраскосные фермы с "рожками" и уклоном 3,3 %, пролетом 24 м, подстропильные - 12 м. Стены здания выполнены из ж/б панелей размерами по высоте 1,2 м, по длине - 6 м. В продольных пролетах устроена рулонная кровля - в 4 слоя. Отвод воды внутренний через воронки диаметром 370 мм.

Графическая часть состоит из 2-х листов А1.

Содержание.
Исходные данные
Технологический процесс
Объемно-планировочное решение
Конструктивное решение
Генплан
Отделочные и специальные работы
Инженерное и сантехническое оборудование
Расчет административно-бытовых помещений
Расчет освещения
Литература

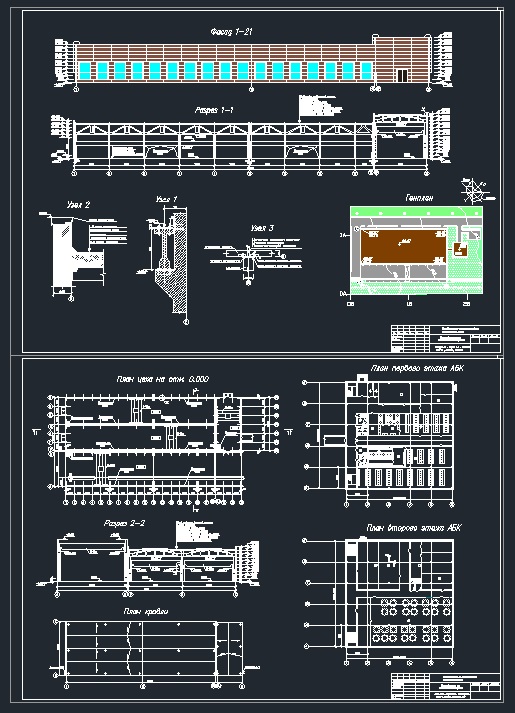

Состав: Фасад, разрез, генплан, узлы, план цеха, план кровли, планы 1-го и 2-го этажа АБК Язык документа

Софт: AutoCAD 2014

Сайт: www

Каталог / Строительство / Проекты домов / Промышленные здания / Архитектурно-конструктивный проект механосборочного цеха тяжелого машиностроения

Просмотр файлов
Моя курсовая.dwg
Моя курсовая.doc
