Автосалон "Мазда"

Проектная документация на строительство автосалона «Mazda» в составе торгового комплекса ООО «МегаАльянс» в г. Рязани по ул. Московское шоссе, д. 24 подготовлена в соответствии с заданием на проектирование заказчика.
Конфигурация здания в плане обусловлена технологическими решениями, необходимостью увязки с существующими зданиями, сооружениями и подъездными путями.
- Рабочий проект автосалона разработан для условий строительства во IIВ климатическом районе с обычными инженерно -геологическими условиями.
- снеговая нагрузка - 180 кг/м2
- ветровая нагрузка - 32;2 кг/м2 ( на отм до 10 м.)
Автосалон предназначен для розничной продажи автомобилей населению, гарантийного и после гарантийного технического обслуживания.
Здание 1- этажное с антресолью, прямоугольное в плане размерами в осях 25 х 36 м высотой до низа несущих конструкций демонстрационно-выставочного зала = 7,0 м, ремонтного цеха=6,3 м.
За относительную отметку 0.000 принят уровень чистого пола первого этажа, соответствующей абсолютной отметке 121.75.
Расположение всех участков запроектировано в соответствии с функциональными и санитарно-техническими требованиями. Предусматривается звукоизоляция стен приточных и вытяжных вентиляционных камер.
Антресоль имеет две эвакуационные лестницы.
Внутренняя отделка помещений выполнена согласно противопожарным требованиям: часть внутренних стен и перегородок из гипсоволокнистых листов по металлическому каркасу с последующей покраской и облицовкой глазурованной плиткой.
Низ стен на высоту 300 мм от пола облицовывается глазурованной плиткой.
Потолки во всех основных помещениях – подвесные.
Полы керамгранит, керамическая плитка, линолеум.
Окна – пластиковые, входные двери – металлические, внутренние двери – деревянные и противопожарные, входные – витражные.
Конструктивными решениями предусматривается:
Несущие конструкции металлический каркас на столбчатых фундаментах из монолитного железобетона с ограждающими конструкциями стенами и крышей из сендвич панелей и окнами, витражами, дверями индивидуального изготовления.
Проектирование стальных конструкции выполнено в соответствии со СНиП П-23-81* (Стальные конструкции; издание 2000г.) и СНиП 2.07-85* (Нагрузки и воздействие; издание 2003г.)
Здание запроектировано в цельнометаллическом каркасе с лёгкими ограждающими конструкциями стен.
По статической схеме в поперечном направлении каркас представляет собой одноэтажную двух пролётную раму с антресолью, геометрическая неизменяемость которой обеспечивается жёстким сопряжением колонн с фундаментами.
В продольном направлении жёсткость каркаса обеспечивается выполнением вертикальных связей и распорок.
Ограждение здания по периметру запроектировано из сендвич панелей и алюминиевых витражей. Кровля принята односкатной по несущему стальному профилированному настилу с организованным водоотводом, устройством желоба и водосточных труб.
В проекте применены следующие стали: С245,C255f С345 по ГОСТ 27772. (в соответствии со СНиП П-23-81*).
Монтаж стальных конструкций необходимо вести в соответствии с проектом производства работ (ППР), в котором необходимо учесть специфику проекта.
Изготовление и монтаж стремянки на кровлю выполнить по серии 1.450.3-6.

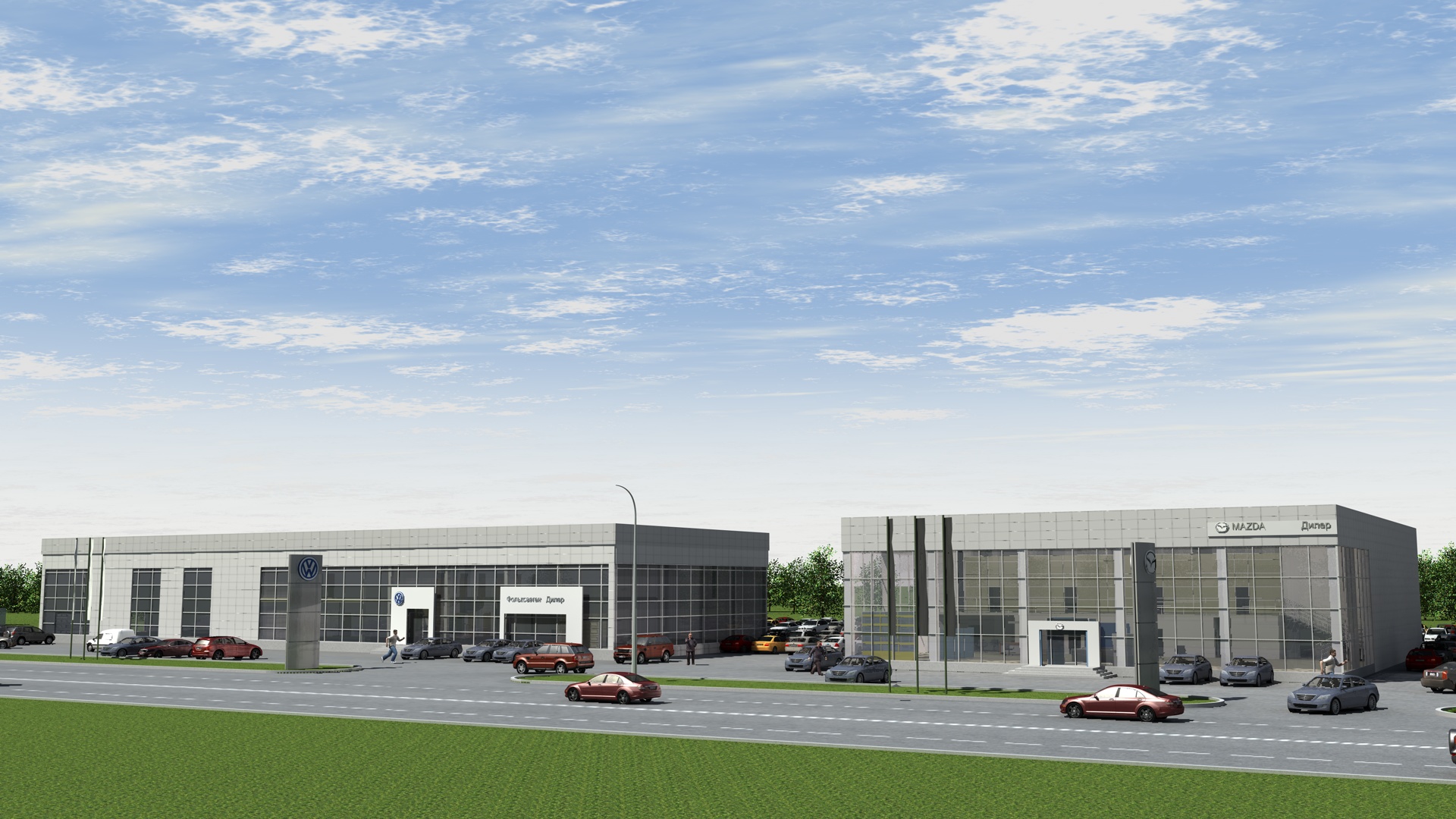

Состав: Архитектурная часть проектной документации. Планы, Фасады, Разрез, Узлы. на картинке визуализация. Язык документа

Софт: Bricscad Версия 13.2.10 (x64) ревизия 30629 (dwg)

Сайт: www

Просмотр файлов
АР АВТОСАЛОН.dwg
новая мазда 2 + ф 1.jpg
ТС МАЗДА копия.jpg
