Бетоносмесительный цех для производства комплексных железобетонных плит покрытия 1КЖС18Г-7А600 по серии 1.465.1-14 мощностью – 30000 м3/год, в том числе товарного бетона – 19000 м3/год

Нижегородский государственный архитектурно-строительный университет (ННГАСУ)
Кафедра строительных материалов и технологий
Курсовой проект
Бетоносмесительный цех для производства комплексных железобетонных плит покрытия 1КЖС18Г-7А600 по серии 1.465.1-14 мощностью – 30000 м3/год, в том числе товарного бетона – 19000 м3/год.
Нижний Новгород 2017

Целью данного курсового проекта является проектирование бетоносмесительного цеха для производства комплексных железобетонных плит покрытия. Мощность предприятия – 30000 м3, в том числе товарного бетона – 19000 м3.
Рассмотрены следующие процессы:
– приём сырья (доставка, разгрузка), хранение, транспортирование, включая подогрев, рыхление заполнителей, имеющих определённую влажность (обычно эта операция требуется в зимний период времени, т.к. влажный заполнитель при отрицательных температурах смерзается, что вызывает трудности при загрузке);
– приём вяжущих веществ (разгрузка, хранение и транспортирование);
– приём добавок (подготовка к рабочей консистенции);
– хранение исходных материалов в промежуточных (расходных) бункерах;
– дозирование, смешивание компонентов, выгрузка и дальнейшее транспортирование бетонной смеси.
В данном проекте предусматривается применение водоредуцирующей добавки МС-ТехниФлоу 78.
В бетоносмесительный цех входят два бетоносмесителя типа СБ-138Б ёмкостью 1,6 м3, к каждому материалу подобраны весовые дозаторы по наибольшему и наименьшему пределу дозирования. Рассчитаны бункера запаса для щебня, цемента и песка, а также запас добавки в расходных баках.

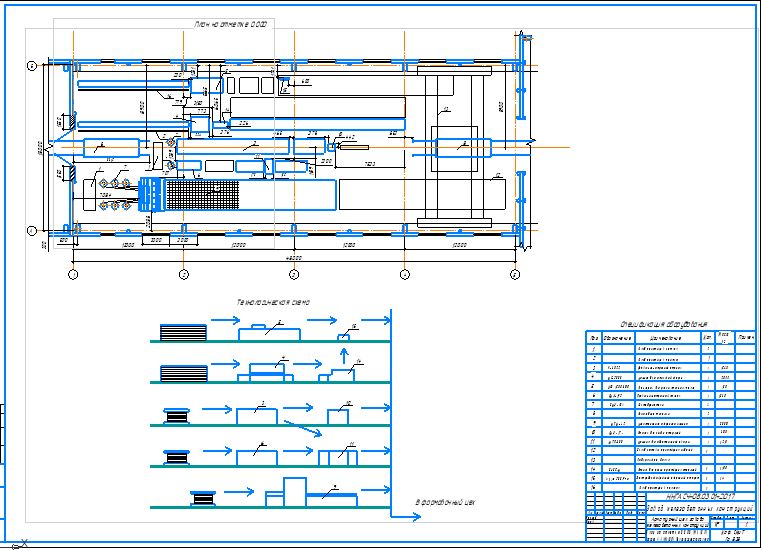

Графическая часть включает Бетоносмесительный цех, продольный и поперечный разрезы,надбункерый и бетоносмесительные планы

Содержание
Введение
1 Исходные данные
2 Выбор и основные требования к сырьевым материалам
2.1 Цемент
2.2 Щебень
2.3 Песок речной
2.4 Вода
2.5 Добавка
3 Расчёт состава бетона
4 Режим работы предприятия
5 Расчёт годовой, суточной, сменной, часовой производительности и потребности в бетонной смеси и сырьевых материалах
6 Расчёт бетоносмесительного цеха
7 Расчёт складов цемента, заполнителей и добавок
Список использованной литературы

Состав: Бетоносмесительный цех, Продольный и поперечный разрезы, надбункерый и бетоносмесительные планы Язык документа

Софт: КОМПАС-3D 16,1

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Бетоносмесительный цех для производства комплексных железобетонных плит покрытия 1КЖС18Г-7А600 по серии 1.465.1-14 мощностью – 30000 м3/год, в том числе товарного бетона – 19000 м3/год

БЕТОН цех.cdw
Бетоны записка.docx
