Формовочный цех завода ЖБИ

Черкасский государственный технологический университет, Строительный факультет, Архитектура зданий и сооружений, Одноэтажное промышленное здание и админкорпус. Формовочный цех завода ЖБИ г. Золотоноша, 2011

В соответствии с заданием на курсовой проект формовочный цех завода ЖБИ проектируется в г. Золотоноша.
Глубина сезонного промерзания почвы составляет 900 мм.
Проектом предусмотрено строительство производственного и вспомогательного административно-бытового корпуса.
Производственный корпус представляет собой одноэтажное каркасное здание прямоугольной формы длиной 72м. Здание имеет два пролета по 24м, следовательно ширина здания составляет 48м.
В качестве вертикальных несущих конструкций применяются колонны. Несущими элементами покрытия является арочные безраскосые фермы. Для перемещения грузов используются мостовые краны г / п 20т, которые размещаются в обоих пролетах. Производственное здание не отапливается.
Административно-бытовой корпус представляет собой двухэтажное здание каркасного типа, прямоугольной формы. Здание отапливается.

Технико-экономические показатели проекта:
Площадь застройки - 3906 м2;
Строительный объем - 54252 м3;
Общая площадь производственных помещений - 3456 м2;
Общая площадь вспомогательных помещений - 871 м2.

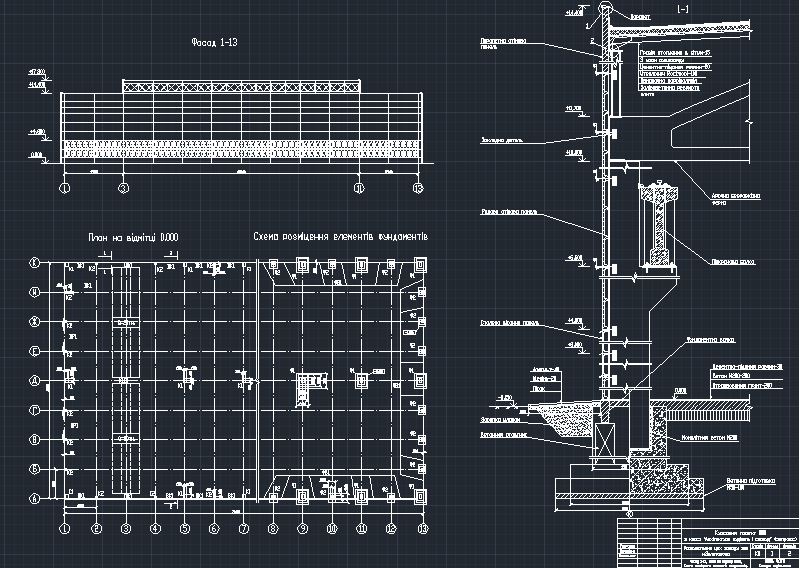

Состав: Фасад 1-13, План на отм. 0.000, Схема размещения элементов фундаментов, Разрез 1-1, Разрез 2-2, Схема размещения несущих элементов покрытия, Схема размещения плит покрытия, План кровли, Узлы 1,2,3, Планы 1-го и 2-го этажей админздания Язык документа

Софт: AutoCAD 13 SP1

Файлы:
архитектура.dwg
Архитектура.doc
