Фундамент силоса d=21570мм

Алматинский Архитектурно-строительный Институт

фундамент силоса диаметром -21570 мм. Рабочий чертеж общие данные, конструктивные решения, инженерно-гидрогеологические изыскания и т.д.

ОБЩАЯ ХАРАКТЕРИСТИКА
Рабочий проект "Строительство хлебоприемного предприятия мощностью единовременного хранения 36 тыс. тонн пшеницы ТОО "Виталмар-Казахстан", ст. Смирново" разработан на оснований задания на проектирование
Уровень ответствености II.
Степень огнестойкости II
Район характеризуется следующими климатическими условиями:
- климатический район -IB
- расчетная температура наиболее холодной пятидневки -37 C
- скоростной напор ветра -30 кг/м?
- нормативный вес снегового покрова - 70кг/м?

КОНСТРУКТИВНЫЕ РЕШЕНИЕ
Относительнай отм. 0,000 принято верх фундамента что соответствует абсолютной отм. 235.0
Фундамент под силос представляет собой монолитную железобетонную конструкцию на свайном основании состоящая из нижней плиты, верхней плиты и стеновой части. Нижняя часть сплошная круглая плита в диаметре 21.57м, верхняя плита толщиной 400мм, стеновая часть толщиной 500-600мм и высотой 2900мм.

ИНЖЕНЕРНО И ГИДРОГЕОЛОГИЧЕСКИЕ УСЛОВИЯ
Инженерно-геологические изыскания по объекту: «Строительство хлебоприемного предприятия мощностью единовременного хранения 36 тыс. тонн пшеницы ТОО "Виталмар-Казахстан", в поселке Денисовка Костанайской области» выполнены ТОО «КарГИИЗ», по заданию ТОО "Виталмар Астык", заказ №106/12.
В геоморфологическом отношении участок изысканий представлен пологоволнистой пластовой равниной с выраженным уклоном в сторону р. Тобол, осложненной озерными котловинами, типа степных "блюдец"
продолговатой и округлой формы, которые в период весеннего снеготаяния затапливаются талыми водами.
Современные физикогеологические процессы на территории изысканий выражаются в просадоности глинистых отложений четвертичного возраста при их замачивании и проявлении агрессивных свойств грунтов по отношению к бетонным и железобетонным конструкциям и углеродистой стали, возможном затоплении понижений и кюветов автомобильной дороги в период весеннего снеготаяния.
В геологическом отношении участок изысканий сложен делювиально-пролювиальными суглинками, глинами средне-верхнечетвертичного возраста, подстилаемыми алювиальными глинами, песками средней крупности, с линзами крупного песка, гравелистыми песками среднечетвертичного возраста и скальными грунтами-туфопесчаниками мезозойского возраста, перекрываемыми с поверхности земли почвенно-растительным слоем и насыпными грунтами техногенного возраста.
Грунтовые воды на участке изысканий вскрыты на глубине 4.60 - 8.10м по состоянию на 28 сентября 2012г. Отметки установившегося уровня составляют 226.80 - 229.21м. Максимальный уровень принимается на 1.00м выше установившегося, т.е. на глубине 3.60 - 7.10м от поверхности земли.

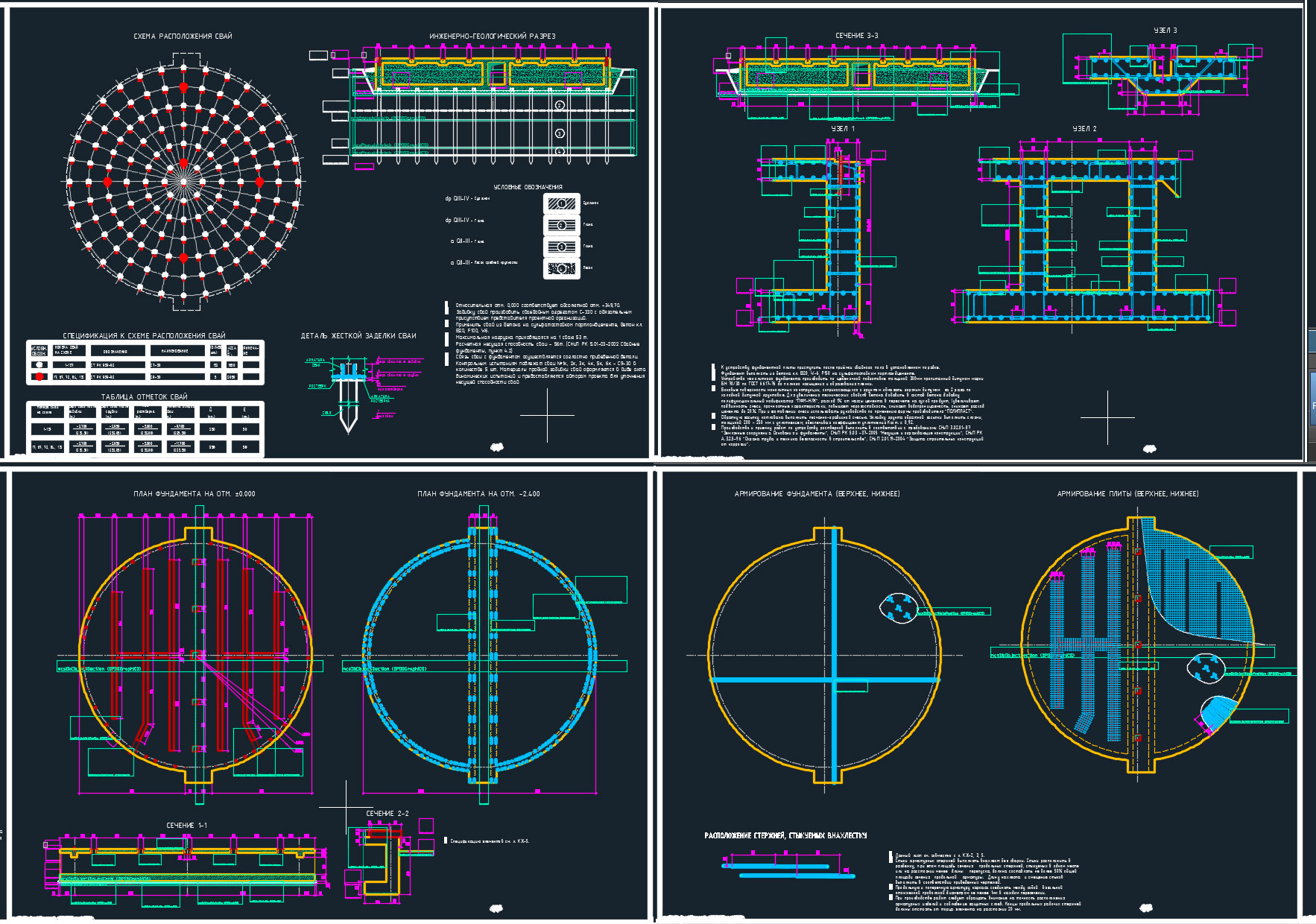

Состав: Планы, армирование , сечения, узлы Язык документа

Софт: AutoCAD 2007

Файлы:
Фундамент силоса.dwg
