Конкурс асов 3D-моделирования

Главный корпус базы ТО и ремонта 250 строительных машин

Восточно-Казахстанский государственный технический университет им. Д. Серикбаева
Курсовой проект на тему: "Проектирование промышленного предприятия"
Усть-Каменогорск 2016

1 Исходные данные для проектирования

Главный корпус базы технологического обслуживания и ремонта 250 строительных машин: запроектирован в Республике Казахстан, Северо-Казахстанская область, г. Караганда:
 Район строительства город Караганда.
 Участок размещен в северо-западной промышленной зоне города, площадь застройки 2808 м2.
 Климатический район I В (СНиП 2.01.01-82 Строительная климатология и геофизика).
 Зона влажности II (СНиП 2.01.01-82 Строительная климатология и геофизика).
Средние расчетные температуры наружного воздуха наиболее холодной пятидневки: - 32 о С (обеспеченностью 0,92); наиболее холодных суток: - 37 о С (обеспеченностью 0,92) согласно СНиП 2.04.01-01 «строительная климатология»;
Место положение объекта в III районе по нормативной веса снегового покрова: 100 кгс/м2 (согласно СНиП 2.01.07-85 «нагрузки и воздействия»);
Нормативный скоростной напор ветра: 48 кгс/м2 (IVрайон) согласно СНиП 2.01.07-85 «нагрузки и воздействия»;
Нормативная глубина промерзания грунта- 1,7 м (СНиП 2.01.01-82 «строительная климатология и геофизика»).
Расчетная глубина промерзания грунта- 1,2 м (СНиП 2.01.01-82 «строительная климатология и геофизика»).
Данные для построения розы ветров по СНиП 2.01.01-82. "Строительная климатология и геофизика" (по приложению 4).
Грунтовые воды не обнаружены.
Грунты основания суглинистые (СНиП 2.01.01-82 «строительная климатология и геофизика»).
Инженерно-геологические условия: обычные
Санитарная характеристика II Б.
Здание относится ко второму уровню ответственности.
Сейсмичность района строительства – 5 баллов ( согласно СН РК 2.03.30-2006 «Строительство в сейсмичных районах»).
За относительную отметку 0.000 принять уровень чистого пола первого этажа здания.
Продолжительность и средняя температура воздуха со среднесуточной температурой воздуха меньше +8 градусов: 208сут., -7оС;
Степень пожара опасности- Г.
Класс здания, степень долговечности и огнестойкости II.
Наличие транспортных магистралей в районе строительства – автомобильный, железнодорожный транспорт

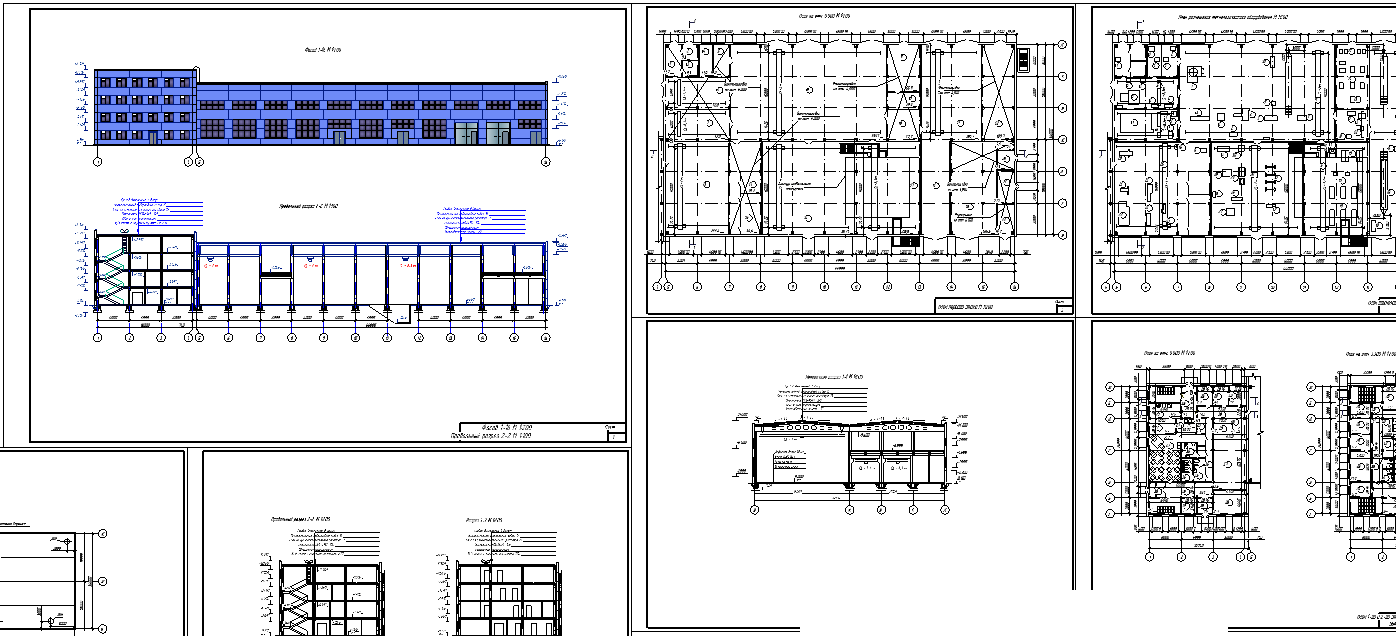

Состав: Фасады, Разрезы, Планы + ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Главный корпус базы ТО и ремонта 250 строительных машин

архитектура.dwg
пз.doc
