Кузнечно-прессовый цех

Кубанский государственный технологический университет
Кафедра гражданских и промышленных зданий и сооружений
Курсовой проект по дисциплине "Архитектура зданий"
На тему "Кузнечно-прессовый цех"
Краснодар 2018

Содержание:
1 Введение
2 Исходные данные для проектирования
3 Генеральный план
4 Производственное здание
4.1 Объемно-планировочное решение
4.2 Конструктивное решение
5 Расчёт помещений АБК
6 Светотехнический расчёт производственного здания
7 Список литературы

Введение.
Большинство промышленных зданий и сооружений возводят по типо-вым проектам. Типизации подлежат здания отраслевого назначения, которые огра-ничены определённой производственной мощностью, а так же секции зданий уни-версального назначения, ограниченные определёнными производственными пло-щадями и обслуживающими их транспортными средствами.
В настоящее время главным отличием типовых зданий и сооружений является их унификация, которая предусматривает применение наиболее эконо-мичных и универсальных элементов для возведения зданий, которые отбираются исходя из возможностей заводов изготовителей, а также простой перевозки и мон-тажа.
Из-за значительных динамических нагрузок, вызываемых технологическими процессами, а также ввиду больших площадей перекрытий, несущий каркас про-мышленных зданий воспринимает большие усилия. Именно поэтому его проекти-руют из таких прочных материалов, как сталь и железобетон.
Помещения зданий необходимо изолировать от внешней среды. Поэто-му для отапливаемых зданий в стенах и крышах используют эффективные тепло-изоляционные заполнители.
Для связи, освещения, проветривания помещений в стенах предусматрива-ют окна, двери, а также ворота.
В самом здании предусматриваются отдельные помещения, площадки для установок и обслуживания аппаратов, образованные внутренними конструкциями, такими как– полы, перегородки, этажерки, служебные лестницы.
Современные темпы развития строительной науки и техники непре-рывно выявляет новые материалы, которые упрощают совершенствование кон-структивных решений, повышают эксплуатационные и архитектурно-художественные качества промышленных зданий.

Исходные данные для проектирования.
Проектируемое промышленное здание располагается в г Ростов-на-Дону.
Климатический район – II.
Климатический подрайон – В.
Температура воздуха наиболее холодных суток, °С – -27.
Температура воздуха наиболее холодной пятидневки, °С – -22.
Продолжительность отопительного периода, сут. – 166.
Преобла¬дающее направ¬ление ветра за декабрь – февраль – З.
Преобладающее направление ветра за июнь – август – В.
Класс по функциональной пожарной опасности - Ф 1.3
Класс конструктивной пожарной опасности – С0
Степень огнестойкости здания - I

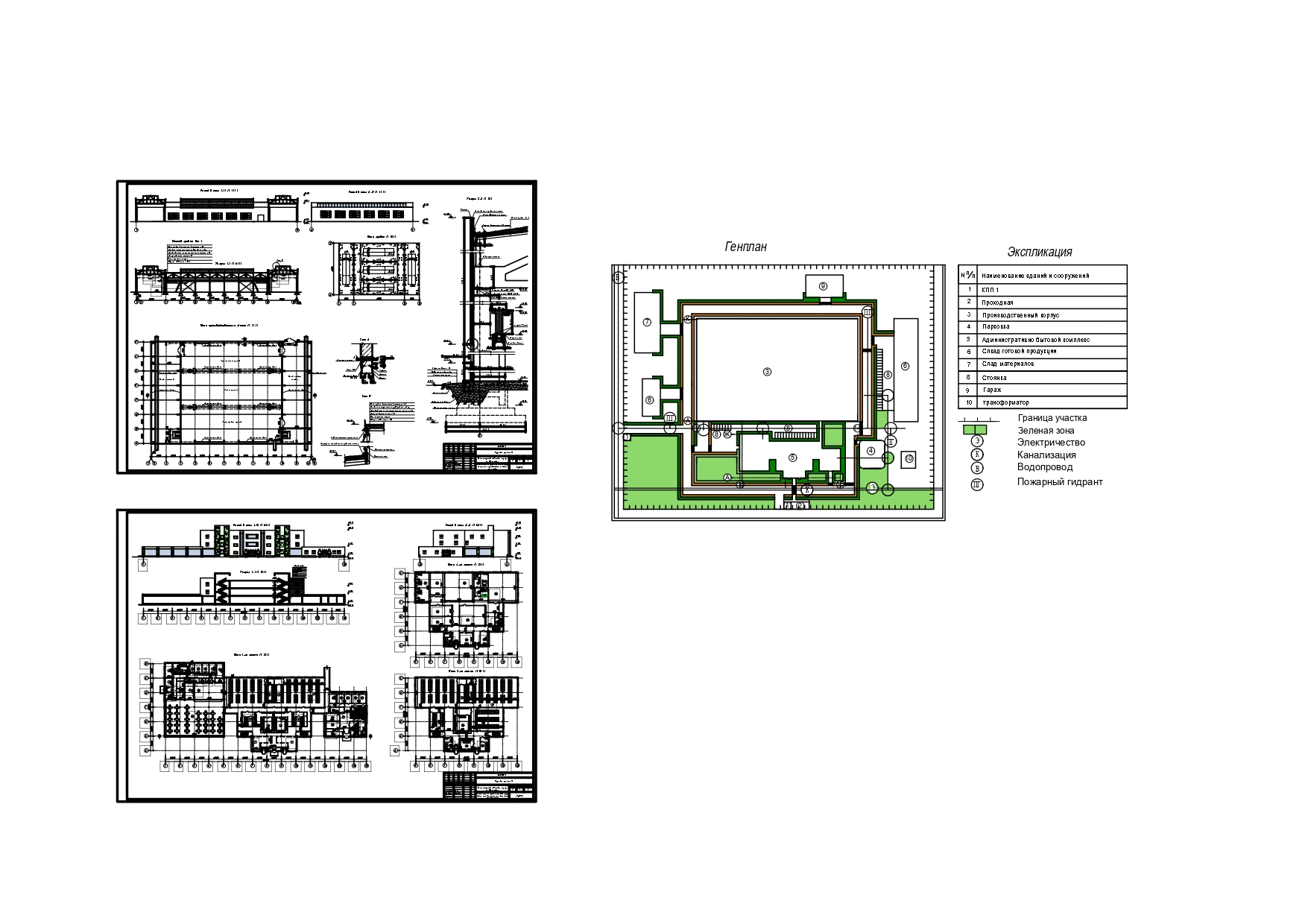

Состав: Фасад, разрез здания, план производственного здания, план кровли, генплан, ПЗ Язык документа

Софт: AutoCAD 2018

Файлы:
Кузнечно-прессовый цех.doc
Кузнечно-прессовый цех.dwg
