Металлический каркас одноэтажного промышленного здания

Тюменский государственный архитектурно-строительный университет
Кафедра строительных конструкций
Курсовой проект по дисциплине "Металлические конструкции, включая сварку"
На тему: "Металлический каркас одноэтажного промышленного здания"
Тюмень 2015

1. Компоновка конструктивной схемы каркаса.
1.1. Исходные данные
1.2. Компоновка однопролетной поперечной рамы
Выбор материалов.
1.3. Расчет поперечной рамы производственного здания
Нагрузки на поперечную раму
1.4. Постоянные нагрузки
1.5. Снеговая нагрузка
1.6. Вертикальные усилия от мостовых кранов
1.7. Ветровая нагрузка
2. Статический расчёт поперечной рамы.
2.1. Расчёт на постоянные нагрузки
2.2. Расчёт на нагрузку от снега.
2.3. Расчёт на вертикальную нагрузку от мостовых кранов.
2.4. Расчёт на горизонтальные воздействия от мостовых кранов.
2.5. Расчёт на ветровую нагрузку.
3. Сочетания нагрузок
4. Комбинации нагрузок (т*м)
5. Расчет ступенчатой колонны
5.1. Исходные данные.
5.2. Определение расчётных длин колонны.
5.3. Подбор сечения верхней части колонны.
5.4. Компоновка сечения
5.5. Подбор сечения нижней части колонны.
5.6. Расчёт решётки подкрановой части колонны.
5.7. Расчёт и конструирование узла сопряжения верхней и нижней частей колонны.
5.8. Расчёт и конструирование базы колонны.
6. Расчет подкрановой балки
6.1. Нагрузки на подкрановую балку
6.2. Определяем расчетные усилия
6.3. Проверка прочности сечения.
6.4. Проверка стенки подкрановой балки на совместное действие нормальных , касательных и местных напряжений на уровне верхних поясных швов.
6.5. Размеры рёбер жёсткости
6.6. Расчет опорного ребра.
7. Расчёт стропильной фермы.
7.1. Определение усилий в стержнях фермы.
7.2. Подбор и проверка сечений стержней ферм.
7.3. Расчет сварных швов.
7.4. Расчет узлов сопряжения фермы с колонной.
Список литературы
Исходные данные
1. Район строительства г. Красноярск
( -48 - Температура воздуха наиболее холодных суток, °С, обеспеченностью 0,98)
2. Пролет здания: 24 м
3. Длина здания: 108 м
4. Шаг колонн: 12 м
5. Тип здания: неотапливаемое
6. Грузоподьемность крана: 30/5т
7. Режим работы крана: 7К
8. Высота от уровня пола до головки кранового рельса 16.1 м
9. Фундаменты из бетона класса прочности: B12,5

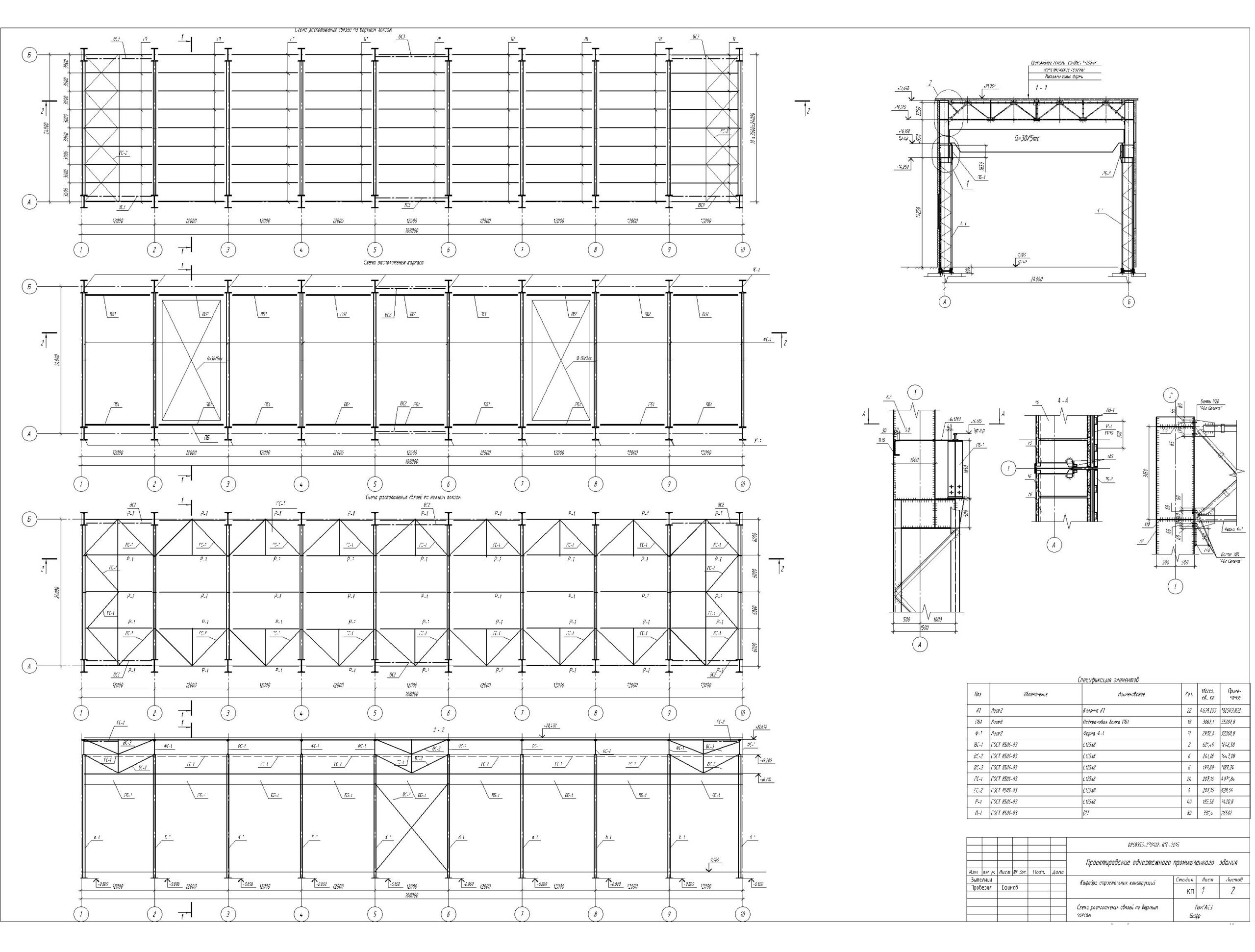

Состав: Схема расположения элементов каркаса, разрезы, схема расположения связей, колонна, ферма, ведомости элементов Язык документа

Софт: AutoCAD 2013

Сайт: www

Каталог / Строительство / Проекты домов / Промышленные здания / Металлический каркас одноэтажного промышленного здания

Просмотр файлов
24??-30??12- -2016-?? 㣮??? - ?????.doc
24?12(16,1)- ???.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
