Многоэтажное производственное здание

Ивановский государственный политехнический университет
Кафедра Строительных конструкций
к курсовой работе по дисциплине «Железобетонные и каменные конструкции»
на тему: «Многоэтажное производственное здание»
Иваново 2019

1. Высота этажа: 3,3 м;
2. Количество этажей: 4;
3. Пролет здания: 5,2 м;
4. Количество пролетов: 3;
5. Шаг колонн здания: 5,4 м;
6. Район строительства: г. Волгоград;
7. Нормативная временная нагрузка на
междуэтажное перекрытие: Р = 12,0 кН/м2;
8. Материалы бетон классаB20, напрягаемая арматура класса А600

Содержание
Вариант из сборного железобетона
1.Компановка конструктивной схемы здания
1.1.Выбор несущих конструкций каркаса
1.2 Мероприятия по обеспечению жесткости и устойчивости каркаса
2 Проектирование плит перекрытия
2.1 Сбор нагрузок. Расчетная схема продольных ребер. Определение усилий
2.2 Расчет продольных ребер по прочности по нормальным сечениям
2.3 Расчет продольных ребер по прочности по наклонным сечениям
2.4 Расчет по прочности полки плиты
2.5 Расчет по 2-ой группе продольных состояний
2.5.1 Расчет по образованию и раскрытию трещин
2.5.2 Расчет от прогиба
Вариант из монолитного железобетона
3.Компановка конструктивной схемы здания. Определение размеров монолитной плиты второстипенных и главных балок
4.Проектирование монолитной плиты
4.1 Сбор нагрузок . Расчетная схема.определение изгибающих моментов
4.2 Расчет по прочности по нормальным сечениям
5. Проектирование второстипенных балок
5.1 Сбор нагрузок. Расчетная схема. Определение усилий
5.2 Расчет по прочности по нормальным сечениям
5.3 Расчет по прочности по наклонным сечениям. Конструирование каркасов
Библиографический список

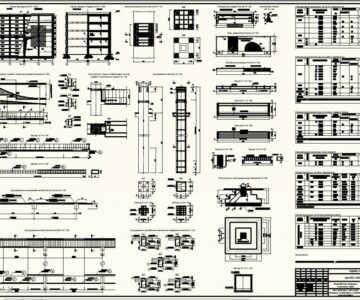

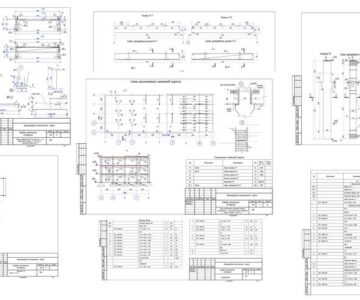

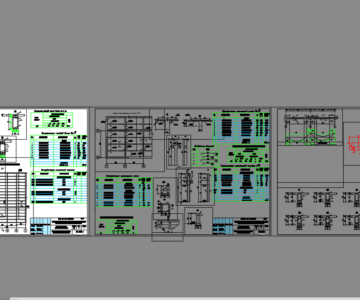

Графическая часть: 2 листа формата а2

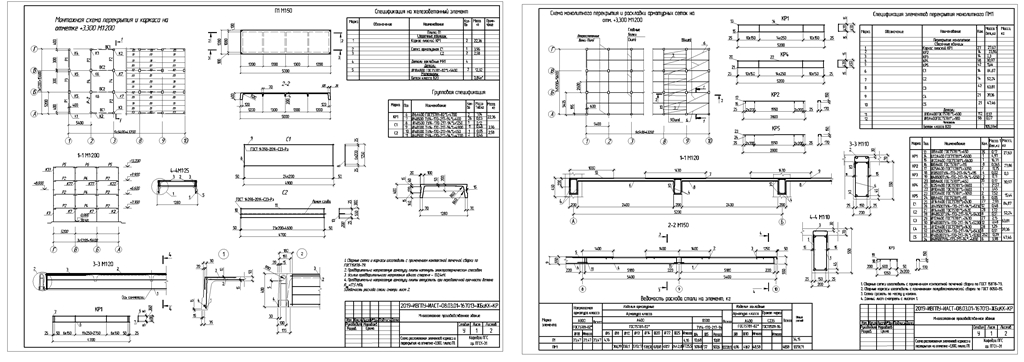

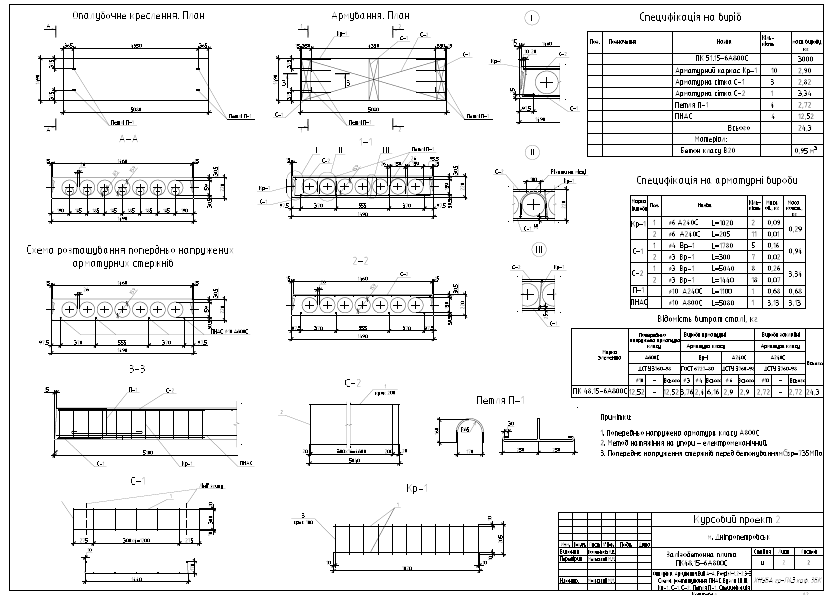

Состав: Схема расположения элементов каркаса и перекрытия на отметке +3,300, плита П1. Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Многоэтажное производственное здание

КР-Многоэтажное производственное здание.docx
123.dwg
