Монтаж промышленного одноэтажного 4х пролетного здания

НГАСУ Сибстрин, кафедра ТОС, ТВЗиС, 2016 год
Проектирование технологии монтажа сборных железобетонных конструкций промышленного одноэтажного здания

ВВЕДЕНИЕ 3
1. Исходные данные 4
2. Подсчет объемов работ 5
2.1. Подсчет объемов монтажных работ 5
2.2. Подсчет объёмов вспомогательных работ. 6
3.Выбор методов монтажа и общей схемы организации работ. 7
4. Подбор монтажной оснастки. 8
4.1. Грузозахватных приспособлений. 8
4.2. Приспособления для временного закрепления и выверки конструкций 9
5. Выбор монтажных кранов. 10
5.1 Определение требуемых технологических параметров. 10
6. Технико-экономическое сравнение вариантов механизации монтажных работ. 18
6.1 Расчет технико – экономических показателей по двум вариантам. 20
6.2 Калькуляция затрат и заработной платы. 21
6.3 Сравнение вариантов. 22
7. Подбор и расчет транспортных средств 22
7.1. Метод подбора транспортных средств. 22
7.2. Расчет параметров по каждой конструкции. 23
8. Описание технологии производства монтажных работ. 25
8.1. Монтаж колонн 25
8.2. Монтаж подкрановых балок 26
8.3. Монтаж стропильных и подстропильных ферм 27
8.4. Монтаж плит покрытия 27
8.5.Пути движения монтажных кранов 28
9. Указания по технике безопасности 28
10. Технико-экономические показатели проекта. 33
Список литературы 34

Здание одноэтажное, каркасного типа из сборных железобетонных конструкций.
1. Длина здания – 120 м
2. Ширина здания – 84 м
3. Число пролетов – 4
4. Количество температурных блоков – 2
5. Длина температурного блока – 60 м
6. Пролёты:
АБ – 18м
БВ – 18м
ВГ – 24м
ГД – 24м
7. Шаг стропильных ферм – 6 м
8. Шаг крайних колонн – 6м
9. Шаг средних колонн – 12м
10. Место строительства: г. Омск
11. Дальность транспортирования – 8 км

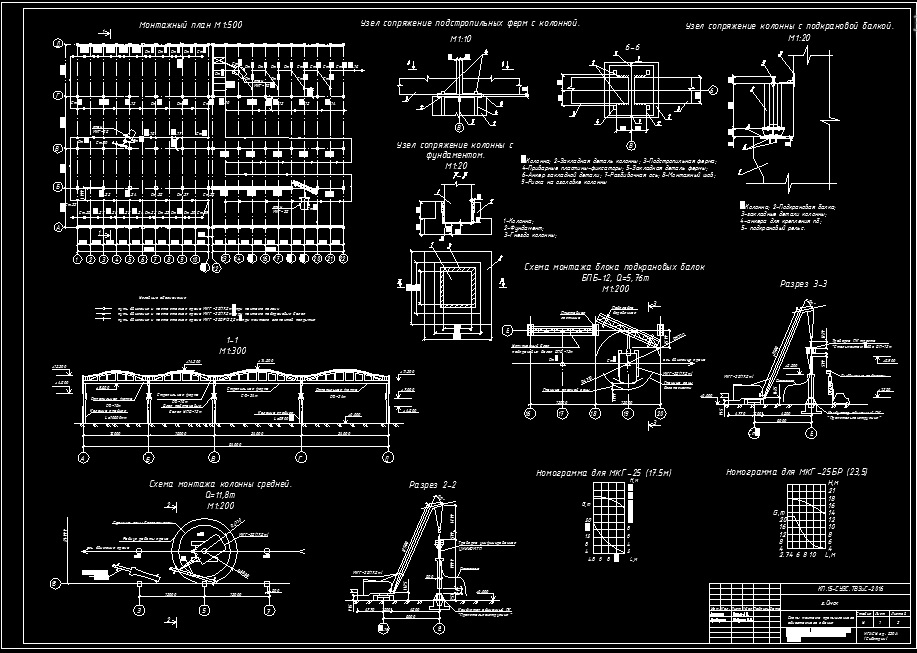

Состав: План, разрез, узлы, схемы монтажа отдельных конструкций, календарный график Язык документа

Софт: AutoCAD 2014

Каталог / Строительство / Проекты домов / Промышленные здания / Монтаж промышленного одноэтажного 4х пролетного здания

Просмотр файлов
записка.doc
Курсовой проект ТВЗиС Вольф Сергей Вариант 15.dwg
приложения.docx
