Монтаж строительных конструкций одноэтажного промышленного здания

Казанский государственный архитектурно-строительный университет
Кафедра технологии строительных материалов, изделий и конструкций
Курсовая работа по дисциплине: «Технологические процессы в строительстве»
на тему: «Монтаж строительных конструкций одноэтажного промышленного здания»
№ варианта А-01
Казань, 2019

Исходные данные
Длина здания – 48 м;
Ширина пролета –12 м;
Отметка низа балки – 5,4 м;
Высота фермы –0,9 м;
Количество пролётов – 3;
Тип здания – одноэтажное промышленное здание;
Шаг колонн:– 6 м
Масса колонны:-4 т;
Масса балки: -5т;
Масса плиты покрытия – 2,7 т;
Ширина п.п. – 3 м; толщина п.п. – 0,3 м;
Содержание
1 Исходные данные………………………………………………..……...............3
2. Расчет технических параметров и выбор крана …………………...............3-6
3. Спецификация сборных элементов ……………………………….….............6
4. Ведомость состава и объемов работ ………………………….…………….6-8
5. Ведомость подсчета затрат и машинного времени……………...………..9-11
6. Календарный план производства работ ………………………......…..…12-14
7. Описание технологии монтажа конструкций …………………...............15-17
8. Мероприятия по технике безопасности ………………………..………..18-22
9. Контроль качества и приёмка работ ……………………………..............23-24
Список использованной литературы…………………………………………..25

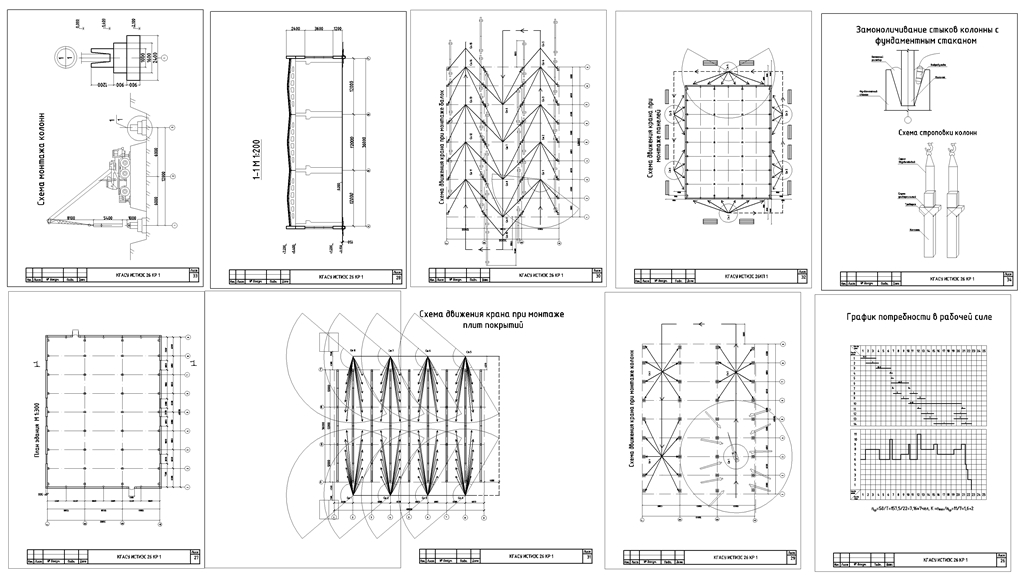

Перечень графического материала (Листы А4):
График потребности в рабочей силе…………………………………………....26
План здания………………………………………………………………………27
Разрез 1-1…………………………………………………………………………28
Схема движения крана при монтаже колонн…………………………………29
Схема движения крана при монтаже балок……………………………………30
Схема движения крана при монтаже плит покрытий…………………………31
Схема движения крана при монтаже панелей…………………………………32
Схема монтажа колонн………………………………………………………….33
Узлы………………………………………………………………………………34

Состав: план здания, разрез, схемы движения крана Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Монтаж строительных конструкций одноэтажного промышленного здания

Новая папка/tsp_2__1.dwg
Новая папка/Ведомость.docx
Новая папка/Вторая таблица.docx
Новая папка/Начало.docx
Новая папка/Продолжение.docx
Новая папка/ТСП ТИТУЛ.docx
Новая папка
