«Саратовский государственный технический университет имени Гагарина Ю.А.»
Кафедра: « Промышленное и гражданское строительство »
Курсовой проект« Одноэтажное промышленное здание с металлическим каркасом »
По дисциплине « Металлические конструкции, включая сварку »
Саратов 2012
Исходные данные
пролет здания, L 36 м
шаг колонн, B 6 м
длина здания, 90м
отметка верха колонны 18 м
грузоподъемность крана, Q 160/32
режим работы мостовых кранов 6К
район строительства Пермь
температурно-влажностный режим отапливаемое здание
подкровельные несущие конструкции прогоны и профнастил
несущие конструкции покрытия фермы из спапренных уголков
Характеристики крана 160/32 5К
пролет моста крана Lкр 33,5 м
тип кранового рельса КР120
нагрузка на колесо крана:
р* 450 кН
р*1 460 кН
масса:
тележки 65 т
крана 210 т
размеры:
А2 1600 мм
А3 900 мм
А4 1900 мм
В 10500 мм
В2 500 мм
Н 5100 мм
Расчетная снеговая нагрузка Sq 3,2 кПа
Нормативная ветровая нагрузка W0 0,3 кПа

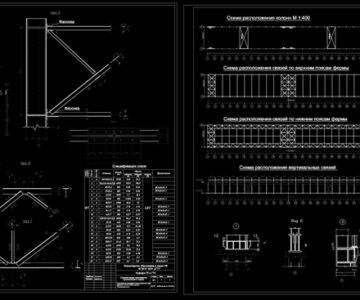

В курсовом проекте рассматриваются особенности размещения конструктивных элементов каркаса в плане и по высоте, схемы связей между колоннами, горизонтальных и вертикальных связей по покрытию, компоновка поперечной рамы, правила определения величин и характера действующих на каркас различных нагрузок – постоянной, временных
Содержание
Введение
Исходные данные 3
4
1 1.Компоновка поперечной рамы 5
2 2.Сбор нагрузок на поперечную раму 6
2.1 Постоянная нагрузка 6
2.2 Снеговая нагрузка 7
2.3 Крановая нагрузка 7
2.4 Ветровая нагрузка 8
3 3.Статический расчет рамы 9
4 4.Определение расчетных усилий в стойке рамы 10
5 5.Проектирование колонны 13
5.1 Определение расчетных длин колонны 13
5.2 Подбор сечения верхней части колонны 13
5.3 Подбор сечения нижней части колонны 16
5.4 Расчет и конструирование узла сопряжения верхней и нижней частей колонны
19
5.5 Расчет и конструирование базы колонны 22
6 6.Конструирование и расчет стропильной фермы 26
6.1 Сбор нагрузок на ферму 26
6.2 Подбор сечения элементов фермы 27
6.3 Расчет соединений стержней в узлах фермы
6.4 Расчет укрупнительного стыка фермы
6.5 Расчет сопряжения колонны с фермой 30
30
32
7 7.Конструирование и расчет подкрановой конструкции 35
8 8.Список использованных источников 39
Приложение 40
