Одноэтажное промышленное двухпролётное здание, прямоугольное в плане, с размерами в осях 18х42

Донбасская Национальная академия строительства и архитектуры
Кафедра архитектуры
Курсовая работа по дисциплине " архитектура промышленных зданий"
На тему: цеха по производству овощ-ных консервов размерами 42,0х18,0м
2019

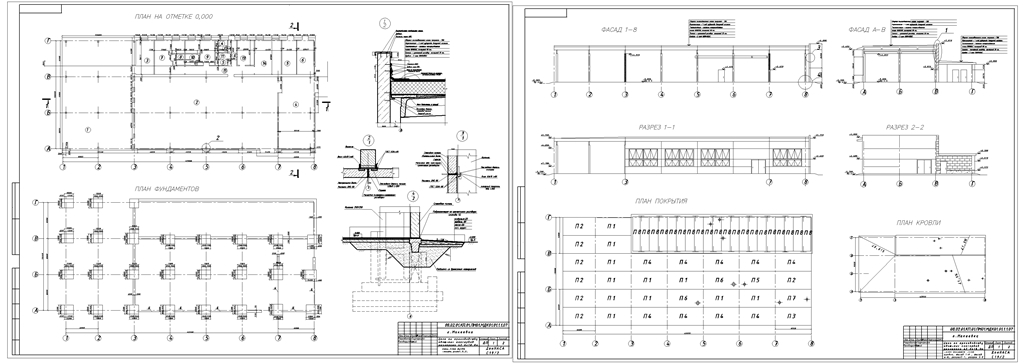

Проектируемое сооружение - одноэтажное промышленное двухпролётное здание, прямоугольное в плане, с размерами в осях 18 x 42м.
Пролёты равны: 6, 6 метрам. Шаг колонн по внешнему ряду - 6 м, по среднему – 6 м.
Высота первого отсека пролетом 12м-6 м, высота второго отсека пролетом 6м-3,3 м .
Торцевые колонны здания имеют привязку «500», т.е. геометрическая ось колонн смещена от разбивочной оси на 500 мм. В торцах для крепления стеновых панелей установлены фахверковые колонны с «нулевой» привязкой к продольной разбивочной оси.

Содержание
1. Архитектурно-планировочные решение
2.Конструктивные решения
2.1 Фундаменты и фундаментные балки\
2.2 колонны
2.3 подстропильные стропильной фермы
2.4 стены
2.5 покрытие и кровли
2.6 ворота и окна
3. Внешняя и внутренняя отделка
4. Инженерное оборудование
5. Противопожарные мероприятия
6. Энергосберегающие мероприятия
Литература
