Одноэтажное промышленное здание из сборных ж/ конструкций в г.Киров

Ухтинский государственный технический университет, Воркутинский филиал, 2020г

В курсовом проекте разработаны объемно-планировочные и конструктивные решения для строительства одноэтажного промышленного здания в городе Киров, состоящего из двух основных зданий:
а) производственного здания
б) здания административно-бытового корпуса (АБК).
Производственный корпус решён в 3-х пролетах
Здание производственного корпуса - одноэтажное, отапливаемое. Режим эксплуатации производственных помещений – нормальный. Производственный процесс характеризуется зрительной работой средней точности.
В здании предусмотрены 1 мостовой и 2 подвесной краны, грузоподъемностью: 20/5т и 10т. Грузоподъемность, обозначенная как 20/5, расшифровывается: 20т - грузоподъемность основного крюка, а 10т-грузоподъемность вспомогательного крюка. В соответствии с назначением здания и видом производства, в проекте используется два типа кранов: мостовой кран и подвесной кран. В зависимости от интенсивности работы, данные краны относят к кранам со средним режимом работы. Мостовые краны используются средней грузоподъемности – 20/5. Мостовые краны снабжены двумя крюками, один из которых имеет большую грузоподъемность (механизм главного подъема) а другой – меньшую (механизм вспомогательного подъема). Режим работы мостового крана средний по ГОСТ 3332-54. Подвесные краны применяются при пролетах до 30 м и небольшой массе поднимаемого груза (до 10 т) в нашем случае пролет составляет 18 м и грузоподъемность 10 т.
В соответствии с назначением здания и видом производства краны относятся к классу по грузоподъёмности и по интенсивности работы к категории среднего режима работы.

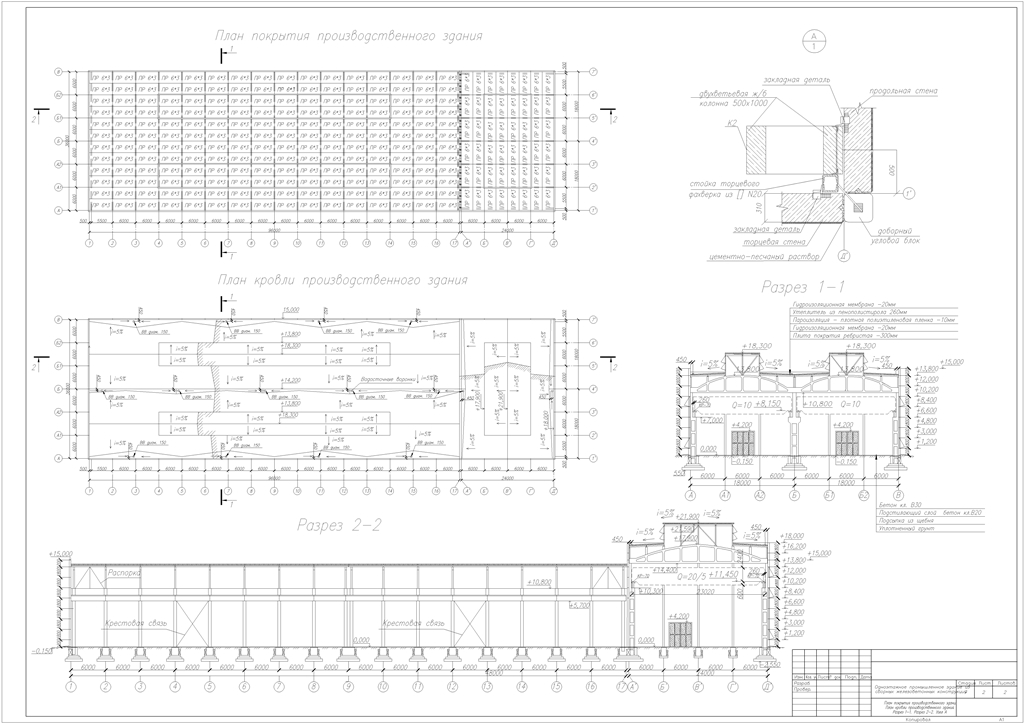

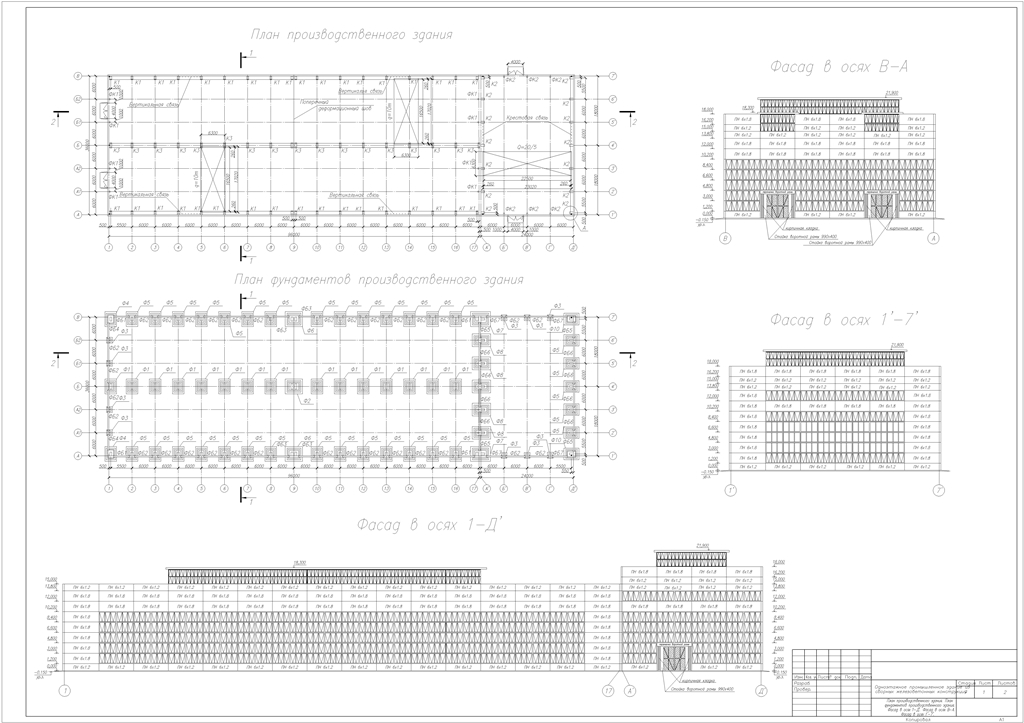

Производственный корпус решен по пролетной схеме. Размеры пролетов: 18; 24 м. Высота низа стропильных конструкций – соответственно равны 10,8; 14,4 м. Производственный корпус решён в 3-х пролетах: в плане образует прямоугольную форму. Шаг крайних колонн составляет 6 м.

Конструктивное решение промышленного здания – унифицированный сборный железобетонный каркас. По конструктивной схема покрытия промышленное здание принята – каркасная плоскостная с покрытием по ж/б фермам. По системе отопления – отапливаемое здание. Вентиляция промышленного здания осуществляется через стеновые оконные проемы и светоаэрационные фонари. Освещение принято естественное и искусственное. По функциональной пожарной опасности промышленное здание относиться к классу Ф5: производственные и складские здания, сооружения и помещения (для помещений этого класса характерно наличие постоянного контингента работающих, в том числе круглосуточно).
Класс конструктивной пожарной опасности здания – С0.
Класс пожарной опасности строительных конструкций – не ниже К0.
Степень огнестойкости здания – I
Проектируемое здание (помещения) по взрывопожарной и пожарной опасности в зависимости от веществ, находящихся в нем, и материалов с учетом технологических процессов производства относится к категории В2 - (горючие и трудногорючие жидкости, твердые горючие и трудно горючие вещества и материалы, вещества и материалы способные при воздействии воды, кислорода воздуха и с др. - только гореть) - согласно НПБ 105-95.

Содержание
1. Исходные данные для проектирования………………………………………2
1.1 Назначение здания и условие его эксплуатации…………………………….2
1.2 Место строительства и климатические условия…………………………….3
2. Описание и обоснование объемно-планировочного решения……………....4
3. Описание и обоснование конструктивных решений производственного корпуса…………………………………………………………………………….5
4. Расчет площади и оборудования АБК………………………………………...9
5. Спецификация сборных железобетонных элементов производственного здания……………………………………………………………………………..13
6. Список литературы……………………………………………………………19
