«Нижегородский Государственный архитектурно-строительный университет» (ННГАСУ)
кафедра "строительный конструкций и изделий"
Курсовой по дисциплине " Строительные конструкции"
на тему "Плита пустотная. Плита ребристая"
Минск 2017
Состав проекта (работы)
Пояснительная записка
1. Обоснование выбора проектируемых конструкций, выбор материалов и определение расчётных характеристик.
2. Сбор нагрузок на рассчитываемые элементы.
3. Выбор расчётных схем.
4. Расчёт по первой группе предельных состояний
Графическая часть
Лист – 1 (формат А 1).

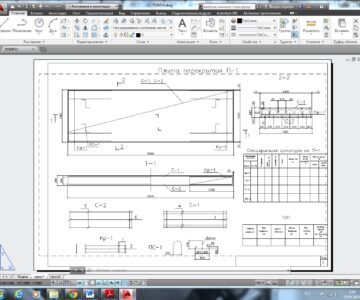

Расчётные схемы конструкций (1: 100); опалубочные чертежи, чертежи арматурных изделий, разрезы (1:50, 1:20, 1:10), узлы и детали (1:5, 1:10); спецификации сборочных единиц, спецификации арматурных изделий, ведомости расхода стали.
В соответствии с заданием в запроектированном здании сетка колонн 11×12=6,0×6,2 здание 5-этажное с высотой этажа 3,0м. В соответствии с этажностью в здании запроектированы колонны b×h=300×300мм.
Ригели таврового сечения по серии 1-020. Пролет ригеля l=6,2м.
В здании запроектированы ребристые плиты перекрытия (связевые, рядовые, пристенные). Привязка колонн центральная.
