Проект блочно-модульной котельной (АК, ЭОМ, СС, ЭГ)

1
1
49
0
0
50

АК:
Для управления оборудованием в автоматическом режиме в котельной предусматривается установка шкафа котельной автоматики ModBox-206-002 (ШКА), с установленными в нем программируемыми контроллерами "Контар" фирмы МЗТА, пускорегулирующим оборудованием фирмы АВВ и Finder. Со шкафа осуществляется автоматическое управление сетевыми насосами, насосами ГВС, циркуляционным насосом ГВС, смесительным клапаном системы отопления, также осуществляется блокировка отсечного газового клапана.
Режим работы сдвоенных насосов (1 рабочий, 1 резервный) попеременный, с периодической ротацией основного и резервного насосов. Период ротации задается со щита управления (ШКА).
Автоматическое закрытие быстродействующего запорного клапана на газовом вводе происходит при следующих аварийных ситуациях:
- отключении электроэнергии;
- сигнале загазованности котельной по метану (СН4 II-порог);
- сигнале превышения концентрации СО (II-порог);
- при срабатывании пожарной сигнализации;
- повышении температуры воздуха в помещении котельной сверх установленного предела.
Обратное открытие газового клапана возможно только после ручного взвода клапана.
Режим работы котельной предусматривается без постоянного присутствия
обслуживающего персонала, однако раз в смену обслуживающим персоналом должен
производиться визуальный осмотр технического состояния оборудования котельной.
Контроль за работоспособностью оборудования котельной осуществляется с
использованием сенсорной панели фирмы Siemens, установленной на ШКА.
Информация о работе котельной передается на автоматизированное рабочее
место диспетчера (АРМ-диспетчера). .
Контролируемые параметры:
1) Температура в общем коллекторе;
2) Состояние котлов (Работа, Авария);
3) Давление подачи в теплосеть;
4) Давление обратки теплосети;
5) Температура подачи в теплосеть;
6) Температура обратки теплосети;
7) Температура наружного воздуха;
8) Авария сетевых насосов;
9) Авария насосов ГВС;
Авария циркуляционного насоса ГВС;

ЭОМ:
абочий проект силового электрооборудования и освещения водогрейной газовой блочно-модульной котельной мощностью 1,2 МВт выполнен на основании задания на проектирование, сводного плана инженерных сетей, а также смежных разделов проекта.
По степени обеспечения надежности электроснабжения котельная относится к потребителям II категории. Электроснабжение осуществляется по двум кабельным линиям от двух независимых источников питания. Наружные сети электроснабжения в данном проекте не разрабатываются.
Для приема и распределение электроэнергии по потребителям проектом предусмотрено вводное распределительное устройство (ВРУ). ВРУ выполнено в электрощите напольного исполнения ВРУ1 2000х800х450 МП "ЭЛЕКТРО". В ВРУ предусматривается установка системы автоматического ввода резерва, состоящая из двухвводового АВР. В устройстве АВР используется механическая блокировка контактов, исключающая встречное включение вводов питания. На отходящих линиях от распределительной панели ВРУ устанавливаются автоматические выключатели с защитой от сверхтоков.
В проекте принята система заземления "TN-C-S" с глухозаземленной нейтралью трансформатора с разделением нулевого рабочего (N-) и нулевого защитного (РЕ-) проводников на шинах щита ВРУ.
Учет потребляемой электроэнергии осуществляется многотарифным счетчиком электрической энергии Меркурий 230 ART-03, кл.точности 1.
Основными потребителями электроэнергии являются асинхронные электродвигатели технологического, сантехнического и вспомогательного оборудования.

Молниезащита и заземление (ЭГ):
В настоящем разделе разработаны решения по организации системы заземления и молниезащиты котельной.
Все металлические нетоковедущие части электрооборудования которые могут оказаться под напряжением вследствие нарушения изоляции электропроводки или короткого замыкания, должны быть заземлены. В проекте принята система заземления "TN-C-S" с глухозаземленной нейтралью трансформатора с разделением нулевого рабочего (N-) и нулевого защитного (РЕ-) проводников на шинах щита ВРУ.
В соответствии с ПУЭ п.1.7.61 проектом предусмотрено повторное заземление РЕN-проводников, для этого выполнен внешний контур заземления, соединенный с главной заземляющей шиной (ГЗШ) не менее чем в двух точках. В качестве ГЗШ использовать РЕ-шину ВРУ.
Защитное заземление электрооборудования выполненно путем обеспечения надежного электрического контакта оборудования с металлическим каркасом модульной котельной и последующим подключением его к внешниму контуру заземления.

Пожарная и охранная сигнализация модульной котельной:
В проекте предусмотрена система пожарно-охранной сигнализации помещения
блочно-модульной котельной с применением пожаро-охранного комплекса BЭPC-ПK4.
Электропитание прибора осуществляется от сети ~220В, кроме того предусмотрено
резервное питание от встроенного аккумулятора 4,5А*час. Емкость аккумулятора
рассчитана в соответствии с НПБ 88-2001 из расчета работы в течении 24 часов в
дежурном режиме и 3 часов в режиме "Тревога".



Автор
user-avatar timonoff
Дата
04.09.2024
Язык
Русский
Состав

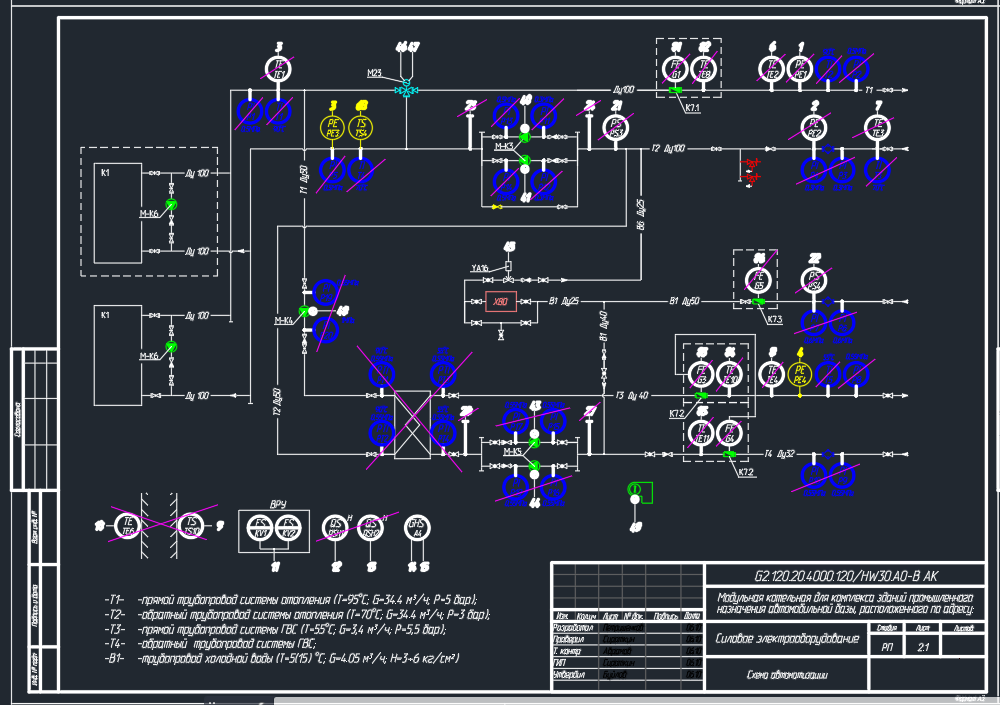

Автоматизация котельной на базе контроллеров МЗТА 1) Общие данные 2) Схема автоматизации 3) Схема электрическая принципиальная питания ШКА 4) Схема электрическая принципиальная ШКА 5) Схема соединений внешних проводок 6) План расположения оборудования и прокладки сетей автоматизации 7) Спецификация Электроснабжение и освещение котельной модульной 1 Пояснительная записка 2 Общие данные 3 Однолинейная расчетная схема ВРУ-0,4кВ 4 насосом циркуляции ГВС 5 Схема электрическая принципиальная АВР 6 Схема электрическая принципиальная управления смесительными насосами 7 Схема электрическая принципиальная управления насосами ГВС 8 Схема электрическая принципиальная управления сетевыми насосами 9 Схема электрическая принципиальная насосом циркуляции ГВС 10 Схема электрическая принципиальная управления отопителем 11 Схема системы уравнивания потенциалов 12 План расположения оборудования и прокладки электрических сетей 13 План расположения оборудования и прокладки сетей освещения 14 Шкаф ВРУ-0,4кВ. Габаритный чертеж Молниезащита и заземление модульной котельной 1) ПЗ 2) Общие данные 3) План расположения заземляющего устройства 4) Расчет зоны защиты одиночного стержневого молниеотвода Пожарная и охранная сигнализация модульной котельной, на базе BЭPC-ПK4 1) ПЗ 2) Общие данные 3) Схема электрическая принципиальная прибора пожаро-охранного 4) Схема размещения ОПС
