Саратовский государственный технический университет имени Гагарина Ю.А.
Кафедра «Архитектура»
Контрольная работа
По дисциплине «Основы архитектуры и строительных конструкций»

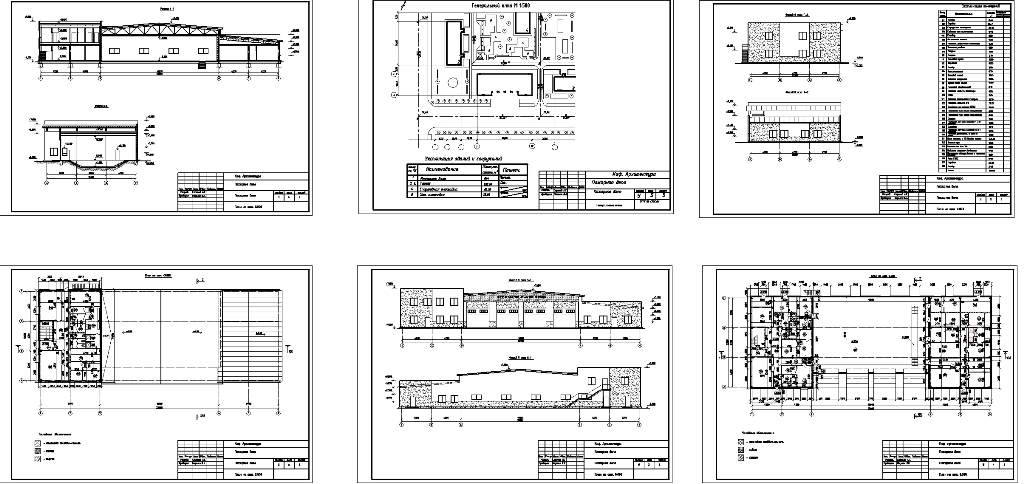

Проект пожарного депо
Саратов 2019
Исходные данные.
1. Типовой проект – пожарное депо.
2. Рельеф местности –ровный.
3. Конструктивная схема – здание каркасное с навесными панелями. Пространственная жесткость и устойчивость здания обеспечивается совместной работой колонн и горизонтальных дисков перекрытий и болок. Жесткий диск образуется анкеровкой плит между собой, крайних плит с балками, с последующей заделкой швов бетоном.
4. Конструктивная характеристика:
а) фундаменты – столбчатые сборные железобетонные из бетона марки 100;
б) колонны – сборные железобетонные сечением 300 х 300 мм по ГОСТ 18979-2014. Фундаментные балки по ГОСТ 28737-90;
в) балки перекрытия и покрытия – сборные железобетонные таврового сечения по ГОСТ 18980-90;
г) стены – керамзитобетонные панели и кирпичные, толщиной в 1,5 кирпичв с утеплением пенополистиролом с наружи стены;
д) перегородки – из легко бетонных блоков толщиной 100 мм;
е) покрытия (и перекрытия)– сборные железобетонные многопустотные плиты покрытия (перекрытия) по серии 1.141-1;
ж) перемычки – сборные железобетонные по серии 1.138-10;
з) кровля – мягкая рулонная из наплавляемых материалов.
и) заполнение проемов: – окна деревянные по ГОСТ 16.289-89;
к) двери деревянные для жилых и общественных зданий ГОСТ 6629-88;
л) полы – паркетная доска, ламинат, керамическая плитка;
м) внутренняя отделка помещений – штукатурка, окраска, обои, натуральное дерево; санузлы - керамическая плитка;
н) наружная отделка – фактурная штукатурка;
Общая характеристика здания.
Согласно объемно планировочному решению класс данного здания- II, степень долговечности- II, степень огнестойкости-II.
Запроектировано:
• Высота первого этажа 4,800 м
• Высота второго и третьего этажей 3,900 м
• Высота всего здания 12,285 м
• Размеры в осях 1-9: 36,000 м
• А-Е: 24,000 м
• Площадь застройки: 864 м2
• Строительный объем здания: 10614,24 м3
Содержание
1. Исходные данные
2. Объемно-планировочное решение
3. Технико-экономические показатели
4. Конструктивные решения
4.1. Конструктивная схема здания
4.2. Теплотехнический расчёт наружной стены и чердачного перекрытия
4.3. Конструктивных элементов
4.3.1. Фундаменты
4.3.2. Колонны
4.3.3. Балки
4.3.4.Стены
4.3.5.Перекрытия
4.3.6. Полы
4.3.7. Кровля
4.3.8. Окна и двери
5. Наружная и внутренняя отделки
6. Инженерное оборудование
Список литературы
