Проектирование балочной клетки L=9м

Донбасская национальная академия строительства и архитектуры
Кафедра «Металлические конструкции»
Курсовой проект по дисциплине "Металлические конструкции"
На тему: «Балочная клетка»
Макеевка 2016

Пролет главной балки L = 9м.
Расстояние между главными балками l (В) = 3,5м.
Высота от уровня пола до верха рабочей площадки h = 6м.
Величина заглубления колонны 250мм.
Временная нормативная равномерно распределенная нагрузка на рабочую площадку 17кН/м2.
Примыкание балки настила к главной балке – сверху.
Примыкание главных балок к колонне - сбоку.

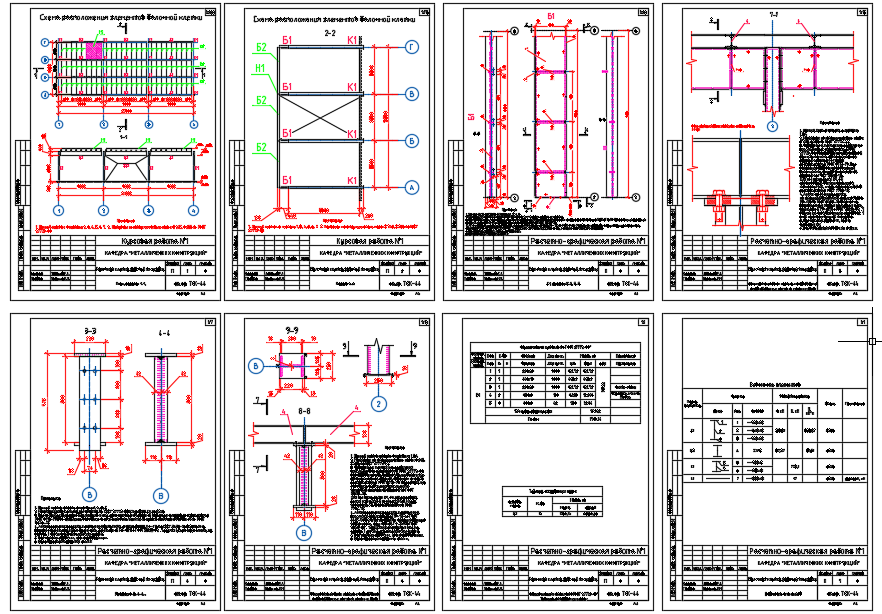

Состав: План, разрез 1-1 2-2, узлы крепления балок настила к главной балки, Спецификация металла по ГОСТ 27772-88, Таблица отправочных марок Язык документа

Софт: AutoCAD 13 SP2

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Проектирование балочной клетки L=9м

МК бал.клет\2016-02-10 18-22-05 Скриншот экрана.png
МК бал.клет\записка основа.docx
МК бал.клет\МК КП.bak
МК бал.клет\МК КП.dwg
МК бал.клет
