Гродненский государственный университет им. Я. Купалы
кафедра строительных конструкций
Курсовая работа по дисциплине «Механика грунтов, основания и фундаменты»

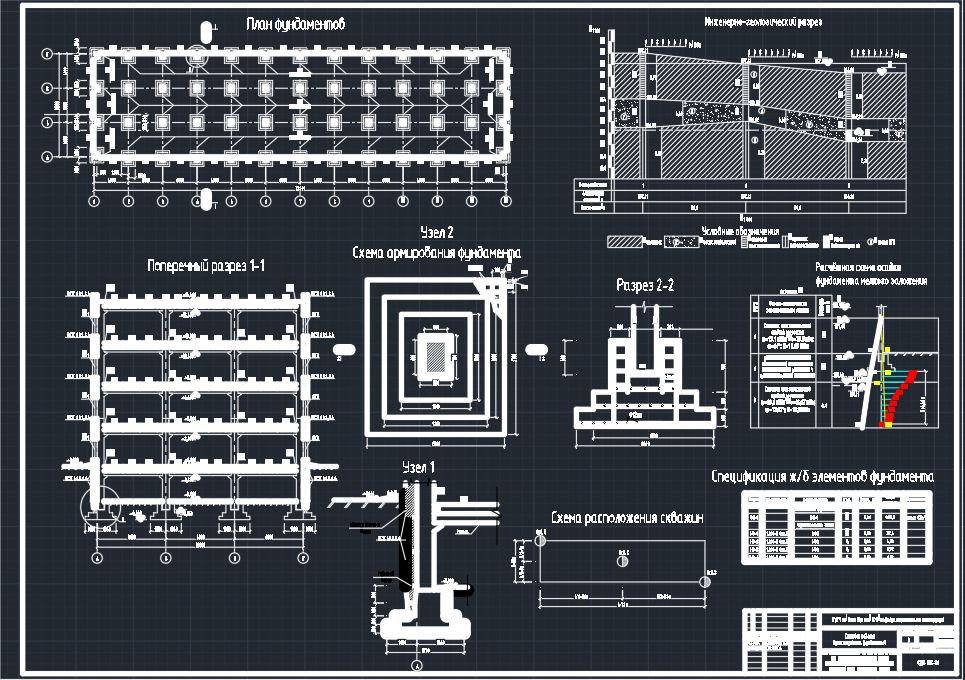

На тему “Проектирование фундаментов”
Содержание
Введение 5
1. Анализ исходных данных 6
1.1 Задание для курсовой работы 6
1.2 Инженерно-геологические и инженерно-гидрологические условия площадки строительства 7
1.3 Характеристики проектируемого здания 13
1.3.1 Общие положения 13
1.3.2 Степень ответственности здания, функциональное назначение 13
1.3.3 Оценка жёсткости надземных конструкций и предельные деформации оснований 14
1.3.4 Расчётные значения нагрузок, действующих на фундаменты 14
1.3.5 Выбор основных несущих конструкций 14
2. Проектирование фундаментов мелкого заложения 16
2.1 Назначение глубины заложения фундамента 16
2.2 Определение размеров подошвы фундаменты 16
2.2.1 Назначение предварительных размеров подошвы фундамента 16
2.2.3 Проверка давления под подошвой фундамента 19
2.2.4 Проверка несущей способности кровли слабого подстилающего слоя 20
2.2.5 Расчёт на продавливание плитной части 21
2.3 Определение осадки фундамента 26
3. Проектирование свайных фундаментов 30
3.1. Выбор типа сваи и глубины заложения ростверка 30
3.2. Определение несущей способности сваи 30
3.3. Определение количества свай в ростверке, конструирование ростверка 32
3.4. Проверка несущей способности наиболее загруженной сваи 33
3.5. Расчёт осадки свайного фундамента 34
3.5.1. Определение размеров условного фундамента 35
3.5.2. Проверка давления под подошвой условного фундамента 36
3.5.3. Определение осадки свайного фундамента 37
3.6. Подбор сваебойного оборудования и определение отказа сваи 39
4. Сравнение вариантов и технические требования к производству работ 41
4.1. Сравнение вариантов 41
4.2. Технические требования к выполнению работ 41
Список использованных источников 43
Исходные данные
Задание для курсовой работы состоит из шифра – 77380.
a) Литология площадки и основные характеристики физического со-стояния грунтов (таблица А.1 [1]).
Таблица 1.1 – Основные характеристики физического состояния грун-тов
№
слоя Мощность слоя по скважинам, м Уровень грунт.
вод, м ,
г/см3 ,
г/см3 ,
% , % , %
1 2 3 МПа МПа
1 4,0 3,5 4,0 2,75 1,91 23,0 14 28 1,90 1,6
2 2,5 1,5 2,0 1,0 2,59 1,96 25 - - 6,50 6,4
3 не установлена 2,76 1,91 18 13 25 2,80 2,3
b) Гранулометрический состав песчаных грунтов (таблица А.2 [1])
Таблица 1.2 – Грансостав песчаных грунтов
Содержание фракций (%), диаметром (мм)
>10,0 10,0-5,0 5,0-2,0 2,0-1,0 1,0-0,5 0,5-0,25 0,25-0,10 <0,10
5,8 8,1 13,2 23,1 18,2 16,4 13,5 1,7
c) Характеристики проектируемого здания (таблица А.3 [1])
Четырёхэтажное трёхпролётное производственное здание длиной 72м. Сетка колонн 6х6 м; высота этажа 3,6 м; высота подвала 3,0 м. Нормативная нагрузка . Стены панельные, навесные.
d) Район строительства (таблица А.4 [1]) – город Гомель.
e) Отметки устья скважин (таблица А.5 [1])
Таблица 1.3 – Отметки устья скважин
Отметки устья скважин, м
Скважина №1 Скважина №2 Скважина №3
157,99 157,02 156,26
