Проектирование одноэтажного промышленного здание три пролета

Кумертауский филиал Оренбургского Государственного Университета
Кафедра производства строительных материалов и изделий
Курсовой проект по дисциплине "Архитектура промышленных зданий"
На тему: "Проектирование одноэтажного промышленного здания"
Кумертау 2012

Проектируемое здание - одноэтажное промышленное здание
Район строительства - г. Агата
Наименование грунта в основании - суглинок
Температура наиболее холодной пятидневки : -53˚С
Снеговой район - IV
Ветровой район - III
Климатический район- IВ
Преобладающее направление ветра за январь -ЮЗ, за июль - С

Проектируемое одноэтажное промышленное здание состоит из трех параллельно расположенных железобетонных цехов и перпендикулярно расположенного стального цеха. Железобетонный каркас выполнен с шагом колонн крайнего ряда 6 м. Стальной каркас выполнен с шагом крайних колонн 6 м. Железобетонный каркас состоит из трех пролетов, шириной L2=24 м, L3=24 м,L4 = 24 мдлиной 72 м. Стальной каркас имеет размеры L1=24м, В = 84 м.
Высоту здания принимаем от уровня чистого пола до низа стропильной конструкции Н2=12 м, H3= 14,4 м, H4 = 15,6 м, H1 = 15,6 м в стальном цехе.
Цеха оснащены мостовыми кранами грузоподъемностью Q2 = 10 т, Q3 = 20 т, Q4 = 20 т (железобетонные) и Q1 = 20 т (стальной).

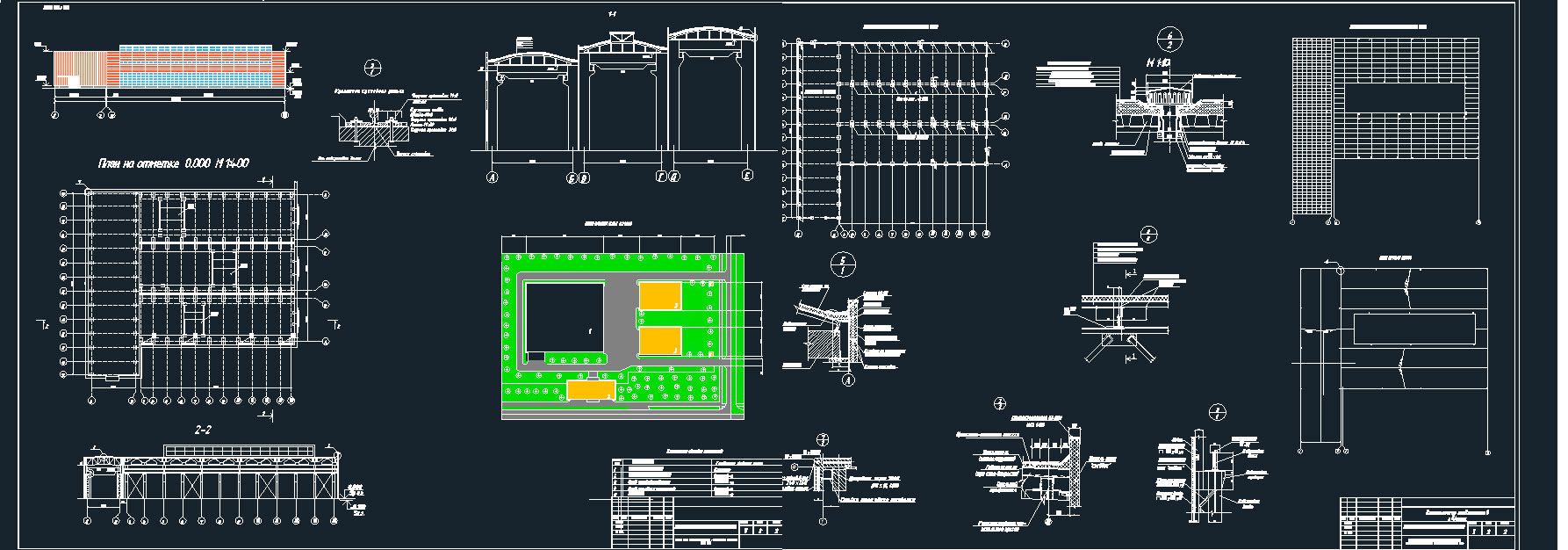

Состав: Фасад, план на отметке 0.000, разрезы, генеральный план, ПЗ Язык документа

Софт: AutoCAD 13 LT

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Проектирование одноэтажного промышленного здание три пролета

курсовая (2).bak
курсовая (2).dwg
архит моя.docx
