Проектирование промышленного здания из сборных ЖБ конструкций

НГАСУ Сибстрин, кафедра ЖБК, проектирование сборных конструкций промзданий, 2016год

1. Исходные данные
1. Длина здания – 108 м;
2. Число температурных блоков – 2;
3. Тип колонны – двухветвевая;
4. Отметка головки кранового рельса 12.000 м
5. Число пролётов – 2;
6. Пролёт L = 24 м;
7. Шаг В = 6 м;
8. Тип ригеля – ферма сегментная
9. Отметка верха колонн 17.000 м
10. Грузоподъёмность кранов Q = 50/5 т;
11. Класс бетона колонны – В40;
12. Класс бетона ФС – В35;
13. Класс напрягаемой арматуры ФС – А800;
14. Место строительства – г. Курск
15. Толщина утеплителя кровли - 25 см, γ = 150 кгс/м3

ВВЕДЕНИЕ 3
1.Исходные данные 4
2.Компоновка здания 5
3.Сбор нагрузок 8
3.1.Нагрузка от покрытия 8
4.2. Ветровая нагрузка 10
4.3. Крановая нагрузка 12
4.4. Нагрузки от стен 14
5. Статический расчёт поперечной рамы 14
6. Расчёт и конструирование крайней колонны 15
6.1. Надкрановая часть 15
6.1.1. Расчёт в плоскости изгиба. 15
6.1.2. Расчёт из плоскости изгиба. 20
6.1.3. Проверка прочности наклонных сечений. 20
6.2. Подкрановая часть сплошной колонны 20
6.2.1. Расчёт в плоскости изгиба. 20
6.2.2. Расчёт из плоскости изгиба. 25
6.2.3. Проверка прочности наклонных сечений. 25
6.2.4. Промежуточная распорка сквозной колонны 26
6.5. Расчет и конструирование сегментной фермы 27
6.5.1.Проектирование сечений элементов фермы. 29
6.5.2. Расчёт и конструирование узлов фермы 37
7. Расчёт отдельно стоящего фундамента под колонну ряда «А» 38
7.1. Исходные данные 38
Литература 44
Приложение 1 45

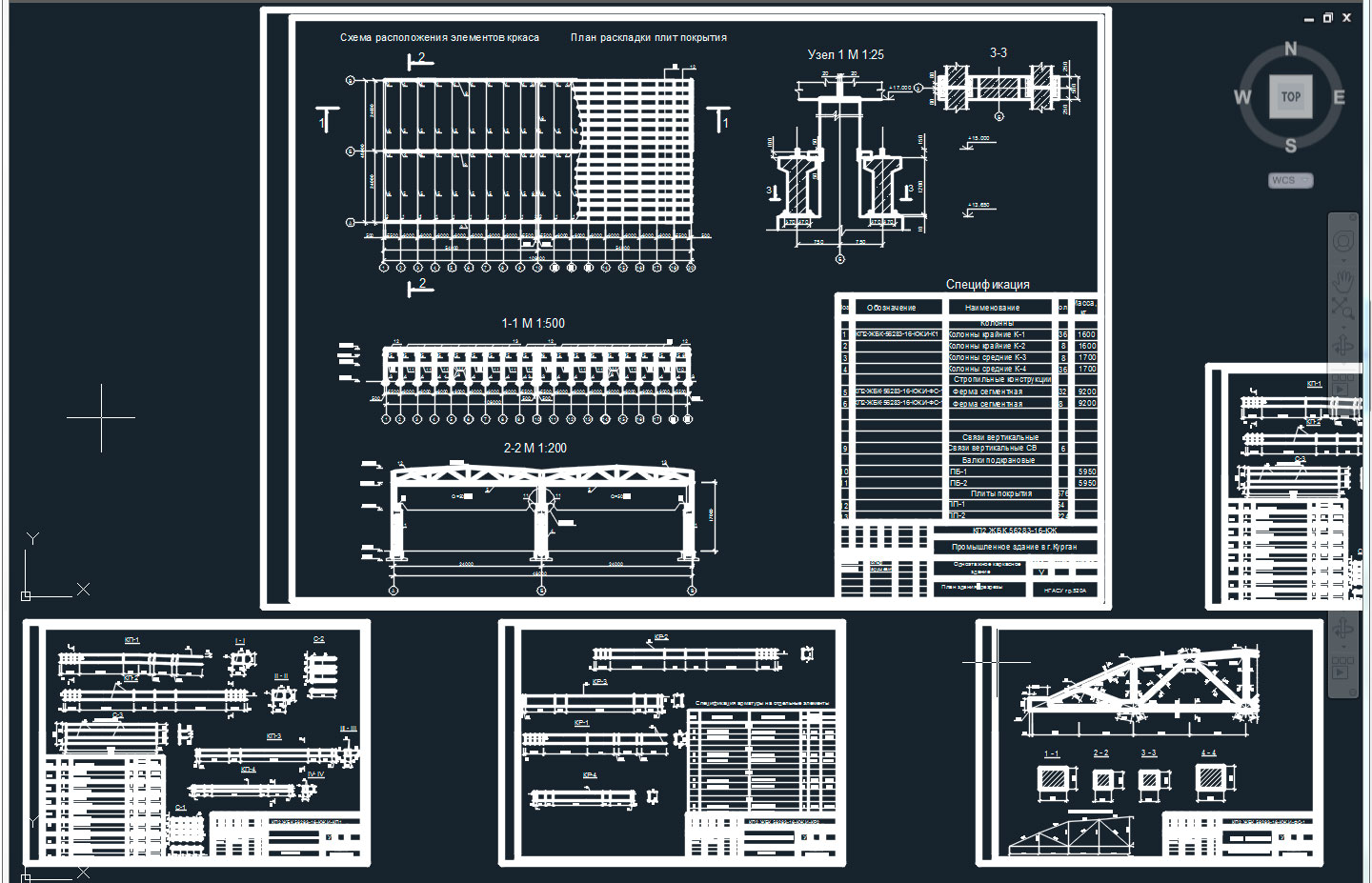

Состав: План, разрез, узлы, схемы армирования, арматурные изделия, спецификации Язык документа

Софт: AutoCAD 2014

Каталог / Строительство / Проекты домов / Промышленные здания / Проектирование промышленного здания из сборных ЖБ конструкций

Просмотр файлов
Вольф сергей Курсовой.dwg
записка.doc
