КОМПАС 3D 18

Проектирование цеха по производству выпускного клапана ГРМ

ЮКГУ им. М. Ауэзова
Кафедра механики и машиностроении
Курсовой проект по дисциплине " Основы проектирования механосборочных цехов"
На тему "Проектирование цеха по производству выпускного клапана"
г. Шымкент 2018

В данном курсовом проекте представлена проект цеха для изготовления детали «выпускной клапан». Выпускной клапан – элемент ГРМ, при открытии которого происходит удаление (выпуск) отработавших газов из камеры сгорания двигателя.
Выпускные клапаны расположены в головке блока цилиндров. Впуск топливо-воздушной смеси в цилиндр происходит при условии разрежения в камере сгорания, а выпуск – в условиях повышеного давления. Это значит, что после сгорания газы стремятся просочиться наружу, и для их выпуска достаточно открыть клапан. Поэтому, кстати, выпускные клапана всегда меньше, чем впускные - всасывающая сила разрежения уступает силе давления, выталкивающей газы наружу. Температуры впускных клапанов достигают 300-400 С, а выпускных – 600-800 С; в особо тяжелых условиях работают выпускные клапаны, подвергающиеся воздействию протекающих с большой скоростью горячих газов, вызывающих эрозию и газовую коррозию клапана.
В ходе выполнения курсового проекта нами были освоены и применены общие методы проектирования механосборочных цехов, исследования и проектирования деталей, которые на практике мы смогли использовать для разработки технологического процесса обработки отдельной детали.
Курсовой проект состоит из пояснительной записки на 34 страницах и графической части работы на 2(А2) листах, а также приводится краткая характеристика иллюстрированных материалов (рисунков) 1, количество таблиц 11 и 12 используемой литературы.
Аннотация
Нормативные ссылки
Обозначения и сокращения
Определения (термины)
Введение
1.Анализ технологичности детали и требования к ее изготовлению
2.Определение типа производства
3.Разработка технологического процесса
4.Определение режимов резания
5.Определение норм времени
6.Выбор технологического оборудования (Сводная таблица станков)
7.Определение состава цеха
8.Определение площади цеха
9.Компоновка цеха
Заключение
Литература

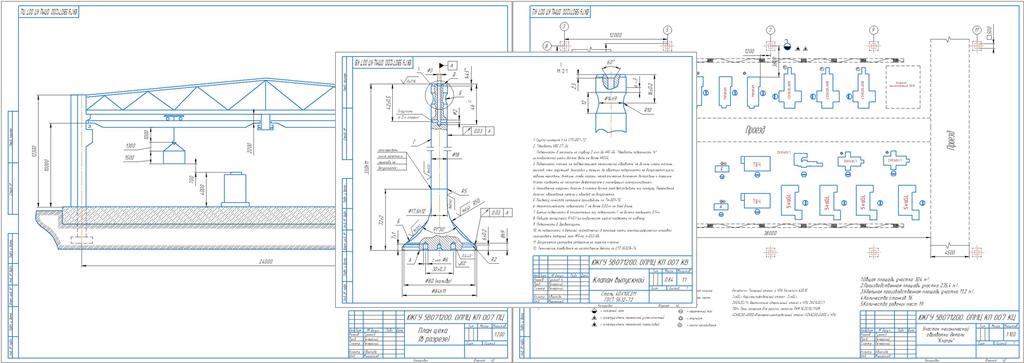

Состав: Пояснительная записка, План цеха, план цеха в разрезе, Клапан выпускной Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Каталог / Строительство / Проекты домов / Промышленные здания / Проектирование цеха по производству выпускного клапана ГРМ

Просмотр файлов
Цех по производствувыпускного клапана\Клапан выпускной.cdw
Цех по производствувыпускного клапана\Планировка цеха в разрезе.cdw
Цех по производствувыпускного клапана\Планировка цеха.cdw
Цех по производствувыпускного клапана\Пояснительная.docx
Цех по производствувыпускного клапана
