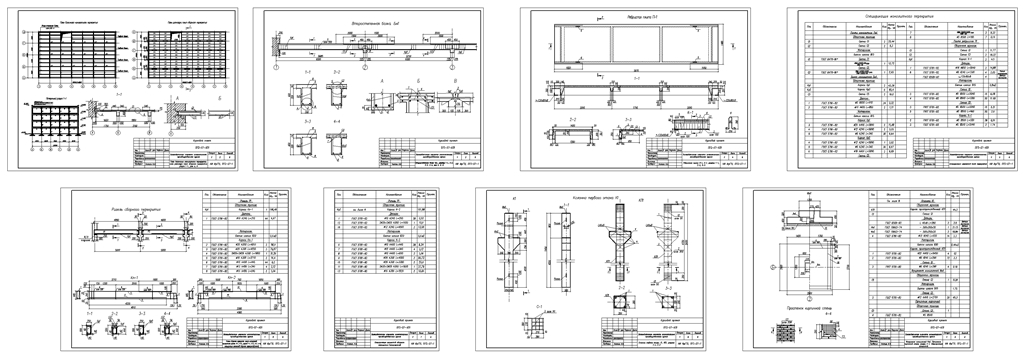

Иркутск, ИрГТУ, Архитектуры и строительства, железо-бетонные конструкции, Курсовой проект на тему: "Проектирование ЖБК площадки", 2016
Задание № 073
рn =10 кН/м2 – полезная нагрузка; кратковременно действующая часть составляет 2 кН/м2,
Rn, гр = 0,2 МПа – нормативное сопротивление грунта
Тип ригеля - прямоугольное сечение
Кол-во этажей – 4
Район строительства – Киев
Габаритные размеры (м) : L = 42 - длина здания
B = 25 - ширина здания H = 3,7 – высота этажа
ОГЛАВЛЕНИЕ
ОГЛАВЛЕНИЕ 2
1. ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ 3
2. МОНОЛИТНОЕ РЕБРИСТОЕ ПЕРЕКРЫТИЕ 3
2.1 РАСЧЕТ И КОНСТРУИРОВАНИЕ БАЛОЧНОЙ ПЛИТЫ 3
2.2 РАСЧЕТ И КОНСТРУИРОВАНИЕ ВТОРОСТЕПЕННОЙ БАЛКИ 7
3. СБОРНЫЕ ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ 13
4. РАСЧЕТ РЕБРИСТОЙ ПЛИТЫ ПЕРЕКРЫТИЯ 13
4.1 ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ 13
4.2 РАСЧЕТ РАБОЧЕЙ АРМАТУРЫ ПРОДОЛЬНЫХ РЕБЕР 16
4.3 РАСЧЕТ РАБОЧЕЙ АРМАТУРЫ ПОЛКИ ПЛИТЫ 17
4.4 ПРОВЕРКА ПРОЧНОСТИ РЕБРИСТОЙ ПЛИТЫ ПО СЕЧЕНИЯМ, НАКЛОННЫМ К ЕЕ ПРОДОЛЬНОЙ ОСИ 18
4.5 РАСЧЕТ ПЛИТЫ ПО ТРЕЩИНОСТОЙКОСТИ 19
4.6 РАСЧЕТ ПРОГИБОВ 23
4.7 ПРОВЕРКА ПРОЧНОСТИ ПЛИТЫ В СТАДИИ ИЗГОТОВЛЕНИЯ, ТРАНСПОРТИРОВАНИЯ И МОНТАЖА 25
5. РАСЧЕТ СБОРНОГО НЕРАЗРЕЗНОГО РИГЕЛЯ 27
5.1 ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ 27
5.2 РАСЧЕТНАЯ СХЕМА РИГЕЛЯ И ОПРЕДЕЛЕНИЕ ЕЕ ОСНОВНЫХ ПАРАМЕТРОВ 27
5.3 ОПРЕДЕЛЕНИЕ УСИЛИЙ (M, Q) И ПОСТРОЕНИЕ ОГИБАЮЩЕЙ ЭПЮРЫ МОМЕНТОВ 29
5.4 ПЕРЕРАСПРЕДЕЛЕНИЕ МОМЕНТОВ И ПОСТРОЕНИЕ ОГИБАЮЩИХ ЭПЮР 32
5.5 РАСЧЕТ ПРОЧНОСТИ РИГЕЛЯ ПО СЕЧЕНИЯМ НОРМАЛЬНЫМ К ЕГО ПРОДОЛЬНОЙ ОСИ 32
5.6 РАСЧЕТ ПРОЧНОСТИ РИГЕЛЯ ПО СЕЧЕНИЯМ НАКЛОННЫМ К ЕГО ПРОДОЛЬНОЙ ОСИ 33
5.7 ПОСТРОЕНИЕ ЭПЮРЫ МАТЕРИАЛОВ 35
6. РАСЧЕТ И КОНСТРУИРОВАНИЕ СБОРНОЙ ЖЕЛЕЗОБЕТОННОЙ КОЛОННЫ 37
6.1 ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ 37
6.2 ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ УСИЛИЙ 37
6.3 РАСЧЕТ ПЛОЩАДИ РАБОЧЕЙ АРМАТУРЫ 38
7. РАСЧЕТ И КОНСТРУИРОВАНИЕ ЦЕНТРАЛЬНО НАГРУЖЕННОГО ФУНДАМЕНТА ПОД КОЛОНУ 39
7.1 ОПРЕДЕЛЕНИЕ ГЕОМЕТРИЧЕСКИХ РАЗМЕРОВ ФУНДАМЕНТА 39
7.2 ОПРЕДЕЛЕНИЕ ПЛОЩАДИ РАБОЧЕЙ АРМАТУРЫ 40
8. РАСЧЕТ ПРОСТЕНКА НАРУЖНОЙ НЕСУЩЕЙ СТЕНЫ МНОГОЭТАЖНОГО ЗДАНИЯ 42
8.1 ИСХОДНЫЕ ДАННЫЕ 42
8.2 ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ УСИЛИЙ 42
8.3 ПРОВЕРКА НЕСУЩЕЙ СПОСОБНОСТИ 43
СПИСОК ЛИТЕРАТУРЫ 46
