Производственное здание в г. Арск
Казанский государственный архитектурно строительный университет
Кафедра "Производство и применение строительных материалов и конструкций"
Курсовой проект по дисциплине "Основы архитектуры и строительных конструкций"
На тему: "Производственное здание"
Казань 2021
Место строительства: г. Арск
Вариант 4
Длина корпуса 72 м, ширина пролетов 18 м, высота этажа 7,2 м, грузоподъемность подвесного крана 5 т, шаг колонн 6-12 м, материал стен стеновые панели
Планировочная схема: 2 прямоугольника параллельно и 1 перпендикулярно двум другим
Содержание
1. Ведомость чертежей основного комплекса
2. Основные технологические данные производства
3. Роза ветров
4. Генеральный план
5. Технико-экономические показатели генерального плана
6. Объемно планировочное решение цеха
7. Конструктивное решение производственного корпуса
8. Колонны
9. Стены
10. Водоотвод с покрытия
11. Окна
12. Ворота
13. Полы
14. Покрытие
15. Объемно-планировочное решение административно-бытового корпуса
16. Общие данные
17. Бытовые помещения
18. Административно-конторские помещения
19. Помещения здравоохранения
20. Помещение общественного питания
21. Список использованной литературы

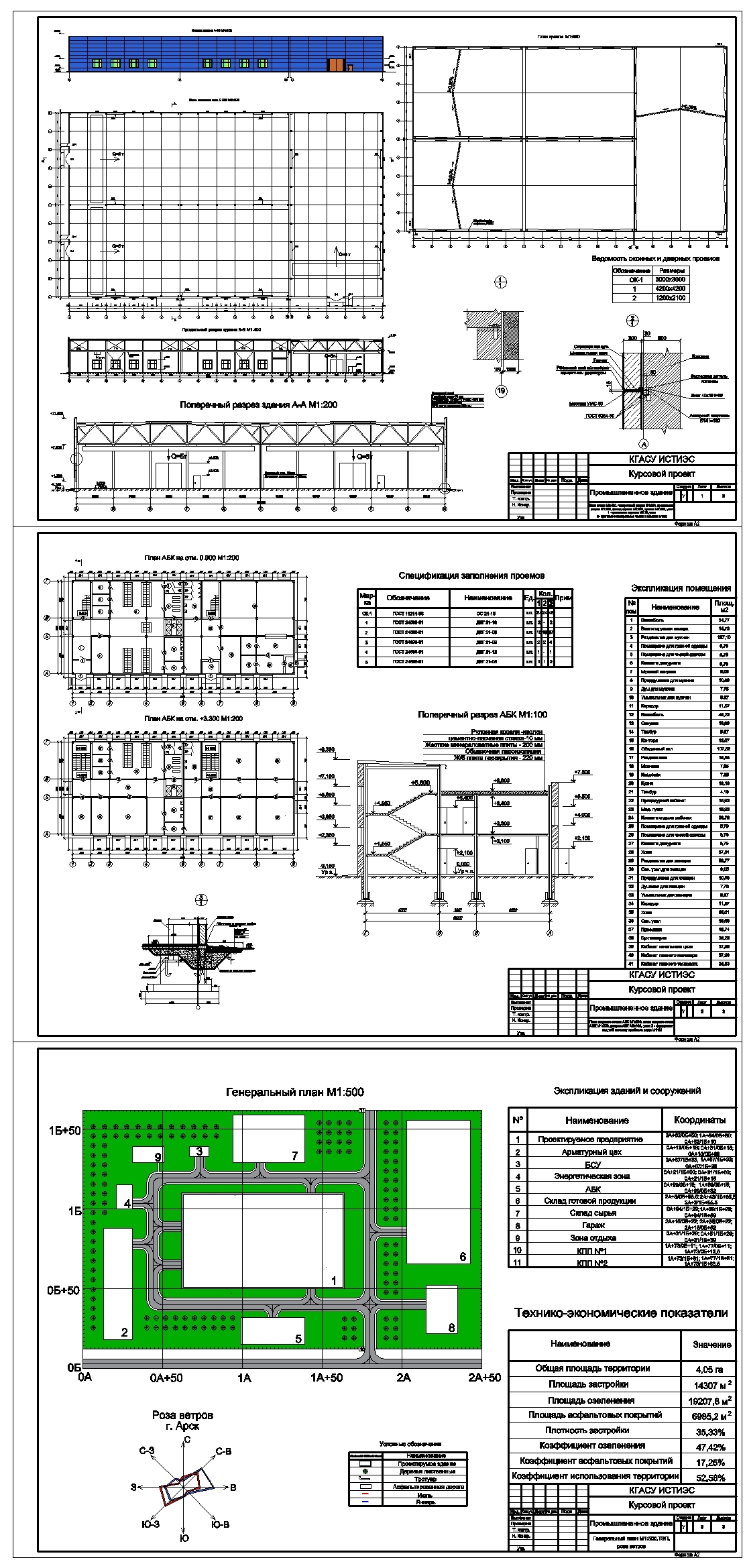

Состав: План этажа на отм. 0.000 (М 1:400); Фасад осях 1-21 (М 1:400); План кровли (М 1:400); Поперечный разрез здания А-А (М 1:200); Продольный разрез здания Б-Б (М 1:400); Ведомость дверных и оконных проемов. Узел 1 (М 1:20); Узел 2 (М 1:20);План первого этажа АБК (М 1:200); План второго этажа АБК (М 1:200); Разрез АБК (М1:100); Узел 3 (М 1:50);Генеральный план (М 1:500), ТЭП, роза ветров
Софт: AutoCAD 2017
