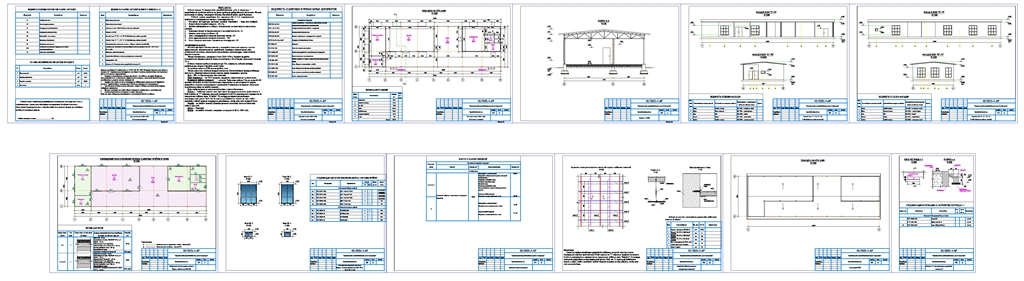

Альбомы марки АР, КЖ, КМ для строительства производственного цеха по ремонту запорно-предохранительной арматуры железнодорожных цистерн. Цех по ремонту запорно-предохранительной арматуры железнодорожных цистерн предназначен для диагностики, обслуживания и восстановления работоспособности арматуры, обеспечивающей безопасную эксплуатацию подвижного состава. В цехе выполняются разборка, дефектация, притирка, испытания и регулировка различных типов клапанов и вентилей, используемых в системе транспортировки газов и жидкостей.
ОБЩИЕ ДАННЫЕ
Рабочий проект "Строительство производственного цеха в г.Кульсары" разработан на основании задания на проектирование, утвержденного заказчиком. Объект расположен по адресу: Атырауская область, Жылыойский район, город Кульсары.
Рабочий проект разработан для строительства в IV-Г климатическом подрайоне со следующими расчетными характеристиками :
1. Расчетная температура наиболее холодной пятидневки - минус 26,6 градусов ;
2. Нормативная снеговая нагрузка - 0.5 кПа;
3. Уровень ответственности здания - II нормальный, не относящийся к технически сложным;
4. Категория здания по взрывопожарной и пожарной опасности - Д
5. Степень огнестойкости здания - II;
6. Класс конструктивной пожарной опасности здания - С0
7. Класс функциональной пожарной опасности - Ф5.1
8. Класс пожарной опасности строительных конструкций - К0
Архитектурные решения
Объемно-пространственное решение и планировка помещений приняты с учетом функционально- технологических требований, санитарно-гигиенических норм, оптимальной инсоляции, обеспечения освещенности и архитектурно- эстетической выразительности.

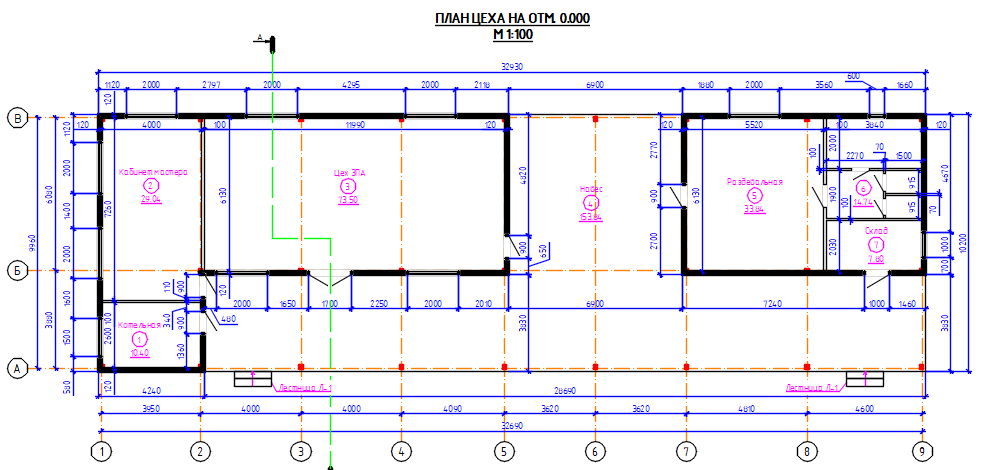

Здание одноэтажное, с размерами в осях 32.69 х 9.96 м, высотой от уровня планировочной отметки земли до максимальной точки 4.80 м. Высота помещения в чистоте 3.2 м.
В здании запроектированы помещения: цех ЗПА, котельная, кабинет мастера, раздевальная, санузел с душевой, склад, навес.
За условную отметку 0.000 принят уровень пола.
Здание каркасное, основным несущим элементом, обеспечивающим пространственную жесткость, являются металлические колонны, фермы перекрытия, прогоны.
Окна - ПВХ, из двухкамерного стеклопакета.
Двери внутренние -из ПВХ в санузлах, наружные- металлические с утеплителем.
Внутренняя отделка помещений - согласно "Ведомости отделки" (см. на листе АР-12) принято: облицовка из керамической плитки перегородок из гипсокартона в санузле; шпатлевка и окраска гипсокартонных перегородок в остальных помещениях. Остальные ограждающие стены из сэндвич панелей.
Полы предусмотрены из керамический плиток, а также бетонными.
Потолки - подвесные потолки типа Армстронг. Конструкция потолка представлена в виде каркаса из "Т"-образных профилей размерами 24х25 мм, крепящегося к перекрытию на специальных подвесах типа "Grigliato". По контуру помещения устраивается периметральный уголок 19х24 мм. По каркасу укладываются панели из трёх слоёв: с передней и задней стороны покрытие из стеклоткани, между ними слой каменной ваты.
Фасады - из сэндвич панелей. Цветовые решения принимать согласно ведомости отделки фасадов.
Цоколь - бетонный.
Кровля - из сэндвич панелей с покрытием из профлиста НС 44-1000-0.45.
