Производственный корпус базы гидромонтажа

Общие указания
1. Плановую привязку см. чертеж 1
2. Рабочие чертежи разработано для строительства в районе со следующими природными условиями:
- сейсмичность района - 9 баллов
- расчетная сейсмичность здания -9 баллов Снеговая нагрузка - 210 кг/м2
Глубина промерзания - 0.9м
3. Основанием фундаментов служит качественная насыпь со следующими характеристиками:
У=1850кг/м3 оптимальная влажность - 15%
4. За относительную отметку 0 000 принята абсолютная отметка 908.00
Конструктивное указания
1. Проектируемое здание прямоугольное 6 плане, имеет жесткую конструктивную схему.

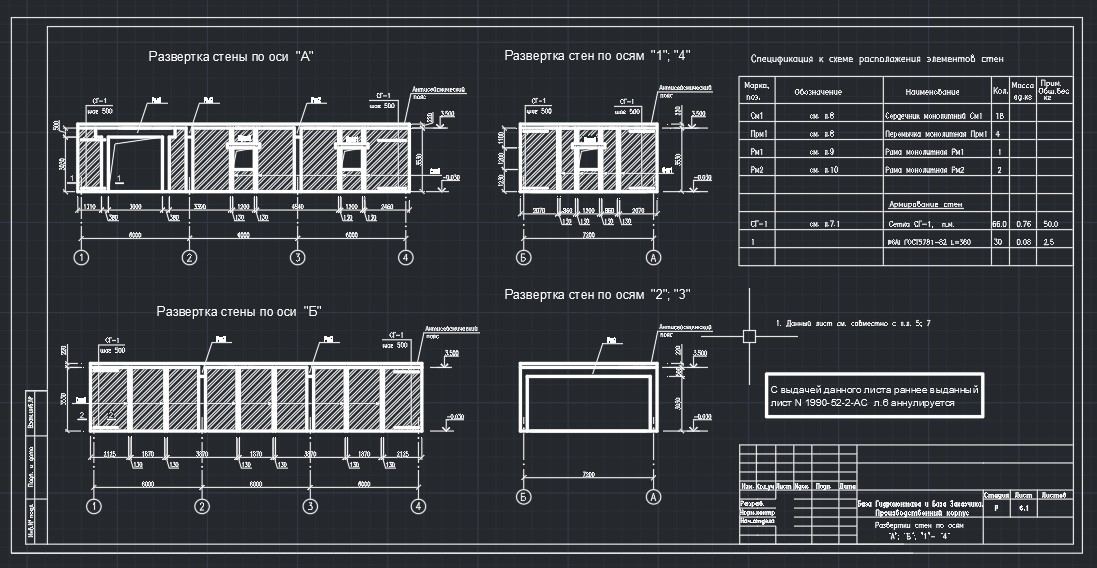

2. Стены из шлакоблоков но р-ре М-50 с ж/6 сердечниками
Категория кладки по сейсмическим сбойствам-второя (II) с нормальным сцеплением 180 >120 кПА.
3. Пространственная жесткость здания обеспечивается совместной
работой поперечных и продольных стен с жесткими дисками б уровне покрытия

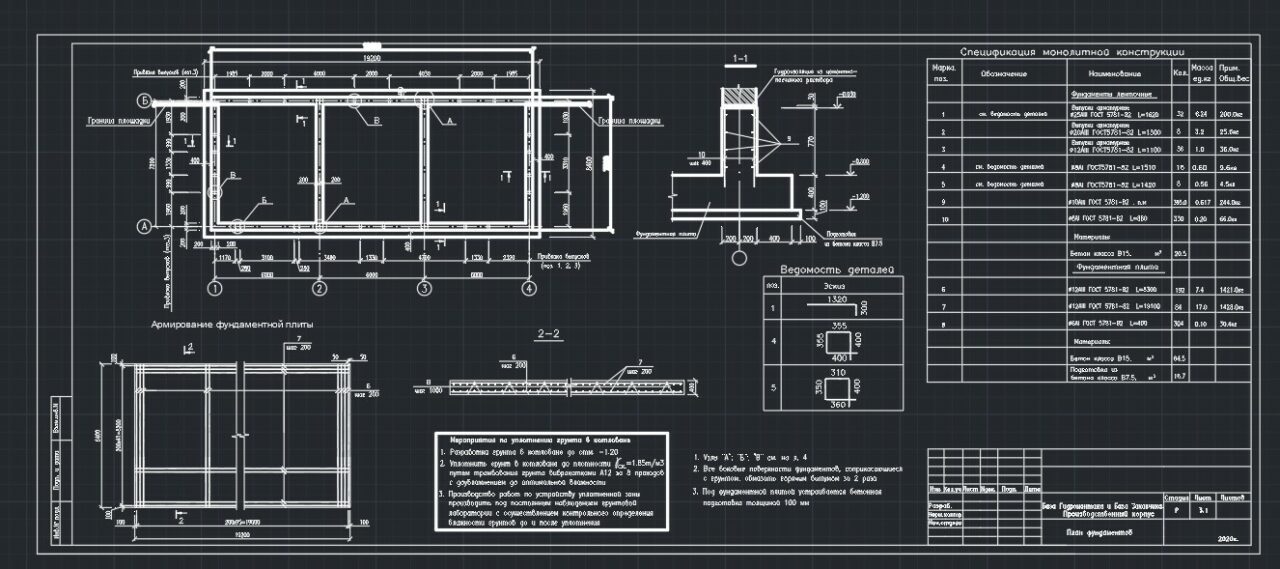

4. Фундаменты- монолитные ж/бегпонные

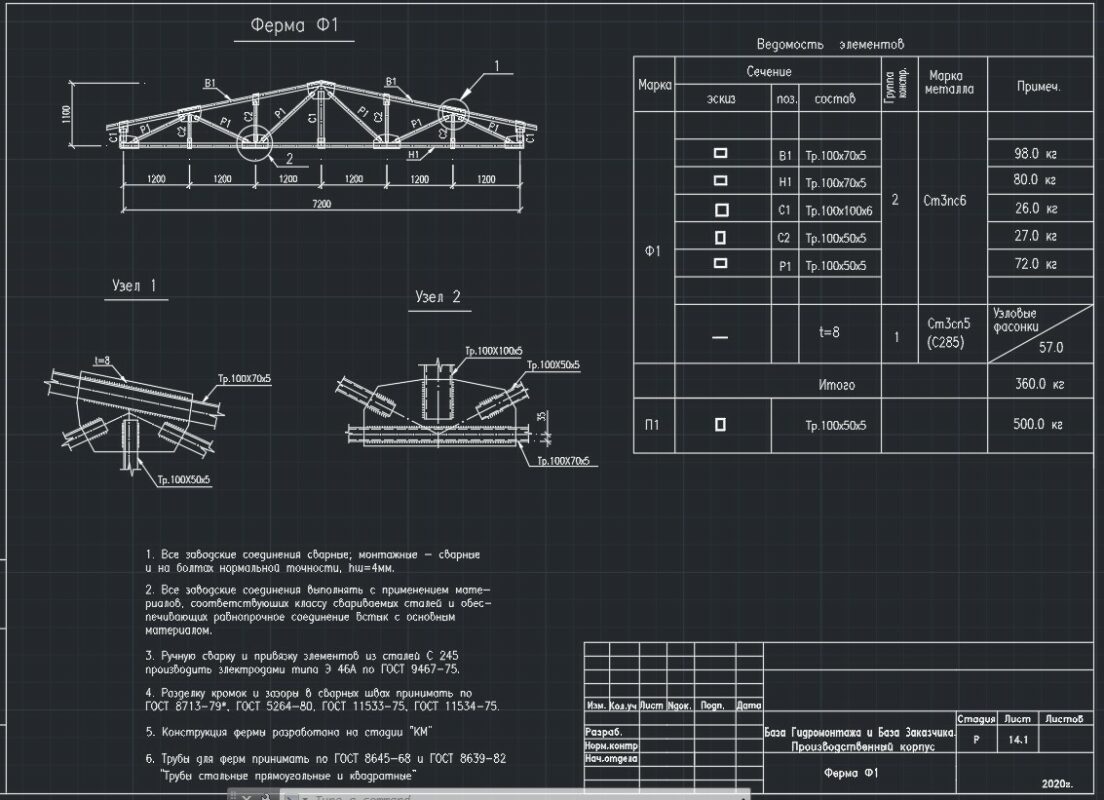

5. Фермы - металлические из прокатного профиля
6. Покрытие - профилированные листы по металлическим прогоном
7. Перемычки-сборные ж/б по серии 1.038.1-1, в.1 и монолитные ж/бетонные
8. Горизонтальная гидроизоляция - цементно-песчаный раствор но водоне¬проницаемом цементе состава 1:2 толщиной 30мм на отм. -0.030
9. Внутренняя отделка:
Стены-выравнивающая штукатурка цем.песчоным р-ром М100
о затем известковая окраска
10. Наружная отделка:
Стены-известкобая окраска по выравнивающей штукатурке цем.песчоным р-ром М100.
11- Виды робот и конструкций, но которые необходимо составить акты скрытых работ:

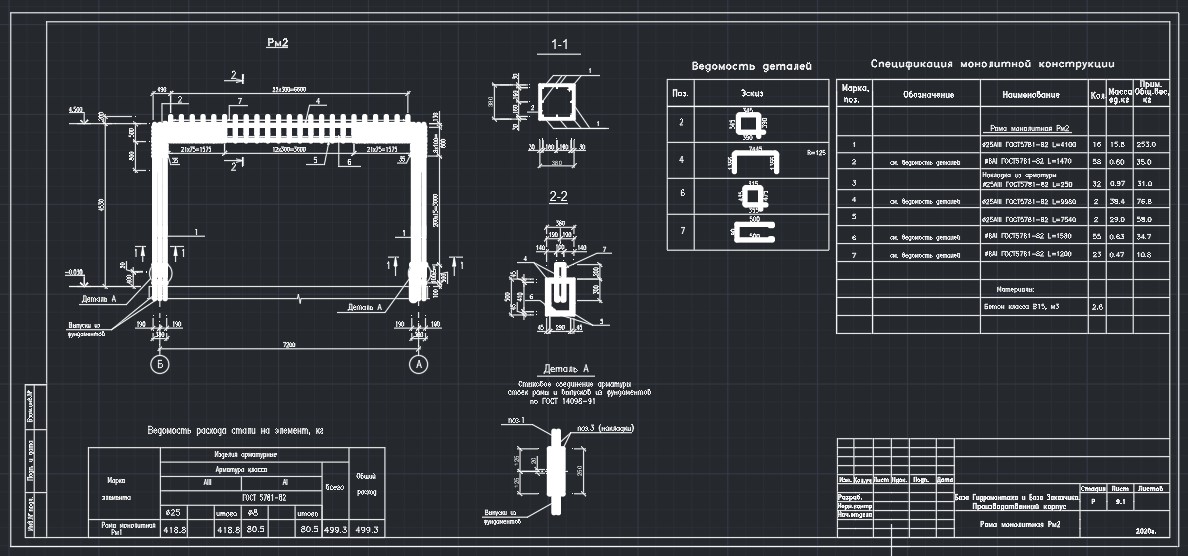

а) Бетонные и железобетонные конструкции монолитные - приемка смонтированной и подготовленной к бетонированию опалубки:
б) Соответствие арматуры и закладных элементов с рабочими чертежами;
