Промышленнное здание

Воронежский архитектурно-строительный университет.
Кафедра металлических конструкций
Курсовой проект по архитектуре
На тему: "Проектирование промышленного здания"
Воронеж 2016

Требуется запроектировать ремонтный цех в г. Пермь. Здание проектируется в стальном и железобетонном каркасах по следующей схеме:

Параметры стального каркаса-2:
- ширина пролёта 30 и 36м;
- длина пролёта 72м;
- шаг колонн крайнего ряда 12м;
- отметка низа несущей конструкции 12 м;
- грузоподъёмность крана 20т.

Параметры железобетонного каркаса:
- ширина пролёта 18м;
- длина пролёта 96м;
- шаг колонн крайнего/среднего ряда 6м;
- отметка низа несущей конструкции 9,6 м;
- грузоподъёмность крана 10т.

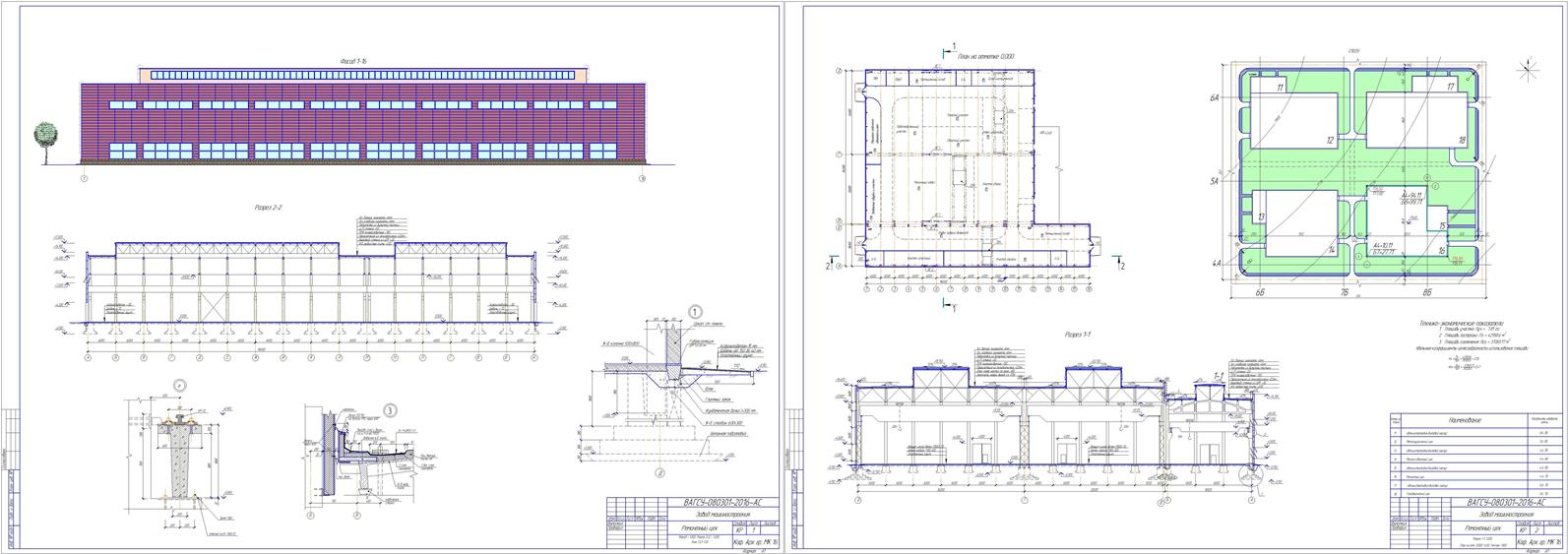

Графичкеская часть содержит:
Фасад - 1:200,
Разрез 2-2 - 1:200,
Узлы 1,2,3 1:20,
Разрез 1-1 1:200,
План на отм. 0.000 1:400,
Генплан 1:500

СОДЕРЖАНИЕ
Ведение
1. Генеральный план
2. Объёмно-планировочные решения
3. Конструктивные решения
Список литературы
Приложение 1. Расчёт естественной освещённости цеха

Состав: Фасад - 1:200, Разрез 1-1, 2-2 - 1:200, План на отм. 0.000 1:400, Узлы 1,2,3 1:20,Генплан 1:500 Язык документа

Софт: КОМПАС-3D 16.0.3

Файлы:
итоговый1.cdw
Архитектура.docx
