Промышленное здание: длина пролета - 24 м, количество пролетов - 3, ширина здания - 72 м, отметка до низа несущей конструкции покрытия - 9.6 м, несущий элемент покрытия - ж/б ферма

Харьковский государственный профессионально-педагогический колледж имени В.И. Вернадского
Строительство и эксплуатация зданий и сооружений
Курсовой проект по дисциплине «Строительные конструкции»
На тему: «Промышленное здание»
Харьков 2019

Исходные данные: Длина здания - 96 м; длина пролета - 24 м; количество пролетов - 3; ширина здания - 72 м; отметка до низа несущей конструкции покрытия - 9,6 м. Шаг колон: крайних - 6 м, средних - 12 м. Несущий элемент покрытия - железобетонная ферма.

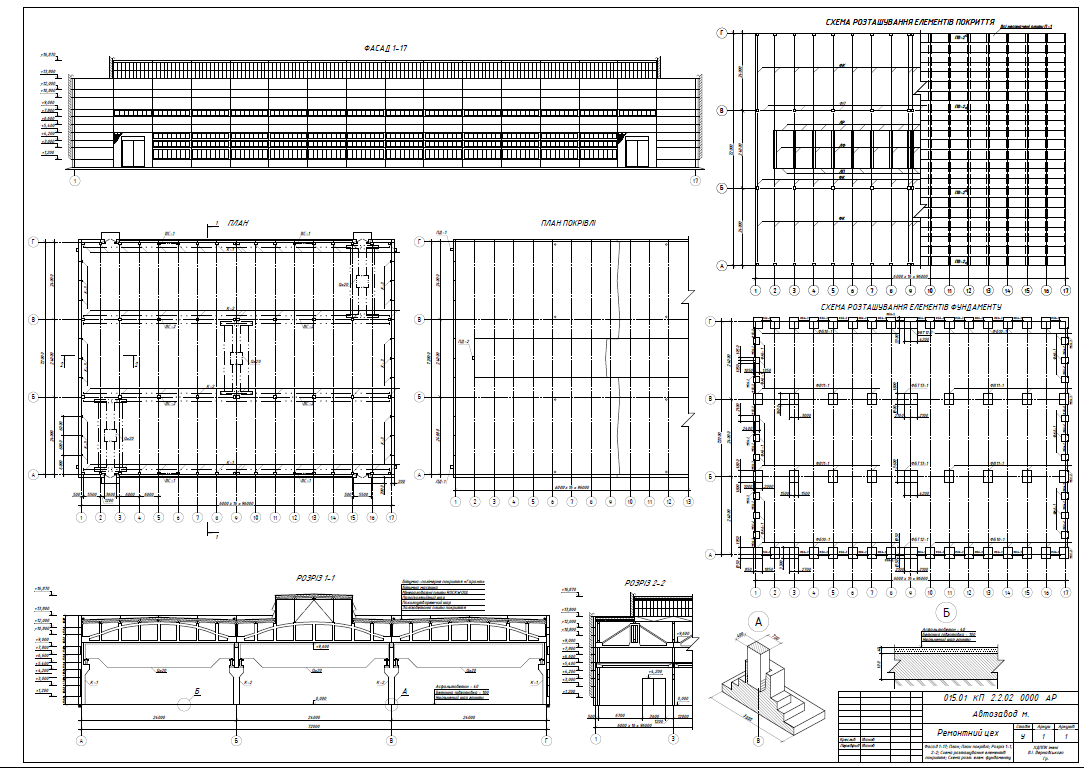

Графическая часть содержит: Фасад 1-17; План; План покрытия; Разрез 1-1, 2-2; Схема расположения элементов покрытия; Схема расположения элементов фундамента.

Курсовий проект виконаний на підставі наступних вихідних даних:
1. Автозавод, ремонтний цех. Передбачається в місті Купянськ.
2. Ґрунти основи – глини.
3. Клас будинку – ІІ.
4. Ступінь вогнестійкості – ІІ.

Зміст

1. Вступ …………………………………………………………………………………………………………………… 1
2. Загальна частина ……………………………………………………………………………………………….. 2
3. Об’ємно-планувальне рішення …………………………………………………………………………. 3
4. Конструктивні рішення ………………………………………………………………………………………. 4
а) Фундаменти .…………………………………………………………………………………………………… 5
б) Фундаментні балки ………………………………………………………………………………………… 7
в) Колони ……………………………………………………………………………………………………………. 8
г) Підкранові балки ……………………………………………………………………………………………. 9
д) Несучі елементи покриття ……………………………………………………………………………. 10
ж) Зв’язки ……………………………………………………………………………………….…………………. 11
з) Стіни ………………………………………………………………………………………………………………. 12
к) Заповнення віконних прорізів ……………………………………………………………………… 13
л) Ворота …………………………………………………………………………………………………………… 14
м) Покрівля ………………………………………………………………………………………………………. 15
н) Ліхтарі …………………………………………………………………………………………………………… 17
п) Підлога …………………………………………………………………………………………………………. 18
5. Специфікація збірних залізобетонних та сталевих елементів …………................. 19
6. Техніко-економічні показники об’ємно-планувального рішення будівлі ……… 21
7. Література ………………………………………...................................................................... 22
