Конкурс асов 3D-моделирования 2020

Промышленное здание в городе Рубцовск

Алтайский Государственный технический университет им И.И. Ползунова
Кафедра: промышленное и гражданское строительство
Курсовой проект по дисциплине "Архитектура промышленных зданий"
На тему "Промышленное здание в г.Рубцовск"
Барнаул 2016

Исходные данные:
Курсовой проект на тему универсальное одноэтажное промышленное здание выполнен в соответствии с заданием. Здание расположено в городе Рубцовск.

По данным сп 131.13330.2012 «Строительная климатология»:
 климатический район места строительства – I (по СП 131.13330.2012);
 климатический подрайон места строительства – IВ (по СП 131.13330.2012);
 расчетная температура наружного воздуха в регионе - минус 36 °C (по СП 131.13330.2012);
 нормативное значение ветрового давления составляет 0,38кПа для III ветрового района (по СП 20.13330.2011 "Нагрузки и воздействия");
 расчетное значение снегового покрова составляет 2,4кПа для IV снегового района (по СП 20.13330.2011 "Нагрузки и воздействия");
 сейсмичность района строительства по карте ОСР-97 А составляет 6 баллов.
Климат г. Рубцовск определяется как резко континентальный, с холодной продолжительной зимой и вместе с тем теплым коротким летом. Климатические условия района определяются по многолетним наблюдениям метеостанции г. Барнаула. Самый холодны месяцем является - январь со среднемесячной температурой -16.3°С, самым теплым - июль +19,8°С. Абсолютный минимум температуры составляет -52°С, абсолютный максимум +38°С. Среднегодовое количество осадков составляет 416мм, в наиболее дождливые годы - 600-700мм.
 Среднегодовое количество осадков составляет 416мм, в наиболее дождливые годы - 600-700мм.
 Рельеф участка ровный.
 Зона влажности - нормальная.
 Степень огнестойкости здания – II.
 Степень долговечности – II.
 Класс здания – II.
 Расчетная температура внутреннего воздуха +21 С°.
 Влажность воздуха в производственном здании – 60%.
Число работающих: всего – 300 человек, из них 21 служащих ИТР, женщин – 50%. В наиболее многочисленной смене – 150 человек. Режим работы – 2 смены.

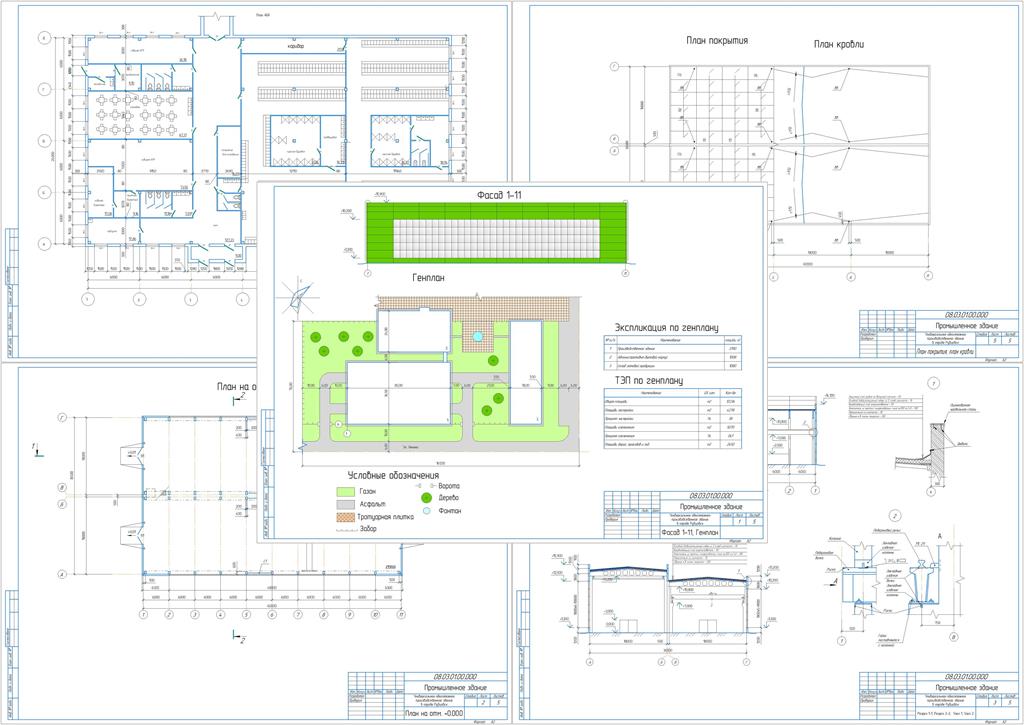

Графическая часть содержит план, разрезы и фасад производственного здания, план АБК и генеральный план участка

Содержание.

Введение 2
1 Исходные данные 3
2 Генеральный план участка 4
3 Объемно планировочное решение 6
3.1 Производственное здание 6
3.2 Административно-бытовой корпус 7
4 Конструктивные решения 9
4.1 Производственное здание 9
4.2 Административно-бытовой корпус 11
5 Наружная и внутренняя отделка 11
6 Инженерное оборудование 12
7 Список литературы 13
Приложение 1 Теплотехнический расчет покрытия 14

Состав: План на отметке 0.000, план АБК, фасад 1-11, генплан, разрез 1-1, разрез 2-2, узлы, план кровли Язык документа

Софт: КОМПАС-3D 18.1

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Промышленное здание в городе Рубцовск

Промздание рубцовск.cdw
ПЗ.docx
