Промышленное здание в г. Оренбург (Цех сборного железобетона)

Федеральное государственное бюджетное образовательное
учреждение высшего образования «Курганская государственная
сельскохозяйственная академия имени Т.С. Мальцева»

Инженерный факультет
Кафедра промышленного и гражданского строительства

Курсовой проект
По дисциплине «Архитектура зданий»
На тему: Промышленное здание – цех сборного железобетона
Лесниково 2022

СОДЕРЖАНИЕ

1 ОБЩАЯ ХАРАКТЕРИСТИКА ПРОЕКТИРУЕМОГО ЗДАНИЯ…………….. 3
2 СВЕДЕНИЯ О ТЕХНОЛОГИЧЕСКОМ ПРОЦЕССЕ…………………………. 4
3 ОПИСАНИЕ ГЕНЕРАЛЬНОГО ПЛАНА………………………………………. 6
4 ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ…………………………………. 7
5 КОНСТРУКТИВНЫЕ РЕШЕНИЯ……………………………………………… 8
6 ОТДЕЛОЧНЫЕ РАБОТЫ……………………………………………………….. 10
7 РАСЧЕТЫ К АРХИТЕКТУРНО-КОНСТРУКТИВНОЙ ЧАСТИ…………….. 11
7.1 Теплотехнический расчет ограждающих конструкций………………. 11
7.2 Расчет естественного освещения………………………………………. 14
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ………………………………. 27
ПРИЛОЖЕНИЯ
ПРИЛОЖЕНИЕ А. Расчетные точки на плане и разрезе здания……………….. 29
ПРИЛОЖЕНИЕ Б. Графики распределения освещенности…………………….. 30

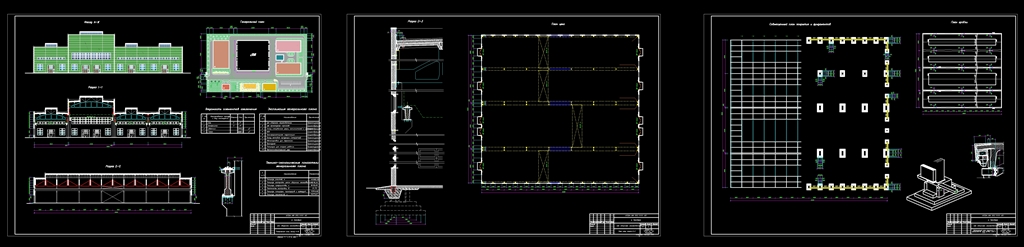

СОСТАВ ГРАФИЧЕСКОЙ ЧАСТИ
Лист 1 – Генеральный план, фасад А-Ж, разрезы 1-1 и 2-2, узел 1
Лист 2 – План цеха, сечение 3-3
Лист 3 – Совмещенный план покрытия и фундаментов, план кровли, узлы 2 и 3

1 ОБЩАЯ ХАРАКТЕРИСТИКА ПРОЕКТИРУЕМОГО ЗДАНИЯ

Запроектированное здание цеха сборного железобетона относится к следующим категориям:
– класс здания – II;
– степень огнестойкости – II;
– класс конструктивной пожарной опасности – С1;
– класс функциональной пожарной опасности: Ф 5.1. [4]
Общая устойчивость и геометрическая неизменяемость здания при пожаре обеспечивается пределами огнестойкости конструкций, принятыми по табл. 21 №123- ФЗ для II степени огнестойкости.
Район строительства (г. Оренбург)характеризуется следующими показателями:
– снеговой район – IV (вес снегового покрова – 2 кН/м2); [2]
– ветровой район – III (нормативное значение ветрового давления – 0,38 кПа);
– температура наиболее холодной пятидневки обеспеченностью 0,92 –tн = минус 33°С; [1]
– средняя температура наружного воздуха за отопительный период со среднесуточной температурой наружного воздуха ниже или равной 8°С – tотоп.пер = минус 6°С; [1]
– продолжительность отопительного периода – Zотоп.пер = 195 сут. [1]
ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ

Конструктивный тип здания цеха сборного железобетона– каркасный. Каркас несущих конструкций железобетонный.
Шаг крайних колонн 6 м, средних – 12 м.
Здание четырехпролетное:
– величина пролета L1 = 18 м (2 пролета);
– величина пролета L2 = 18 м;
– величина пролета L3 = 24 м.
Высота до низа несущих конструкций:
– Н1 = 9,6 (2 пролета) м;
– Н2 = 9,6 м;
– Н3 = 13,2 м.
Здание с фонарем. Тип фонаря – светоаэрационный.
Промышленное здание оборудовано кранами разной грузоподъемности:
– грузоподъемность оборудования, Q1 = 5 т (в двух пролетах);
– грузоподъемность оборудования, Q2 = 5 т;
– грузоподъемность оборудования, Q3 = 30 т.
Технико-экономические показатели:
– площадь застройки – 7117,50 м2;
– рабочая площадь –6643,26 м2;
– строительный объем – 105829,20 м3.
