Промышленное здание 36,5 х 72 м

Донбасская национальная академия строительства и архитектуры
Кафедра Архитектура промышленных и гражданских зданий
Курсовой проект по дисциплине: "Архитектурное проектирование промышленного здания"
На тему: "Одноэтажное промышленное здание"
Макеевка 2016

З М І С Т
Арк.

1. Архітектурно-будівельний розділ .......................................... 3
1.1. Вихідні дані ......................................................................... 3
1.2. Архітектурно-планувальне рішення .................................. 4
1.3. Конструктивне рішення ..................................................... 4
1.3.1 Фундаменти ............................................................... 4
1.3.2 Фундаментні балки ................................................... 5
1.3.3 Колони ....................................................................... 6
1.3.4 Підкранові балки ...................................................... 7
1.3.5 Крокв’яні балки ........................................................ 8
1.3.6 Стіни ......................................................................... 8
1.3.7 Покриття і покрівля ................................................ 9
1.3.8 Ворота, вікна, двері .................................................. 9

1.3.9 Ліхтар....................... .................................................. 11
1.4. Розрахунок площі світлопрозорих огороджень ................. 12
1.5. Розрахунок побутових приміщень ...................................... 14
1.6. Опорядження ...................................................................... 16
2. Література ……………………………………………………. 17

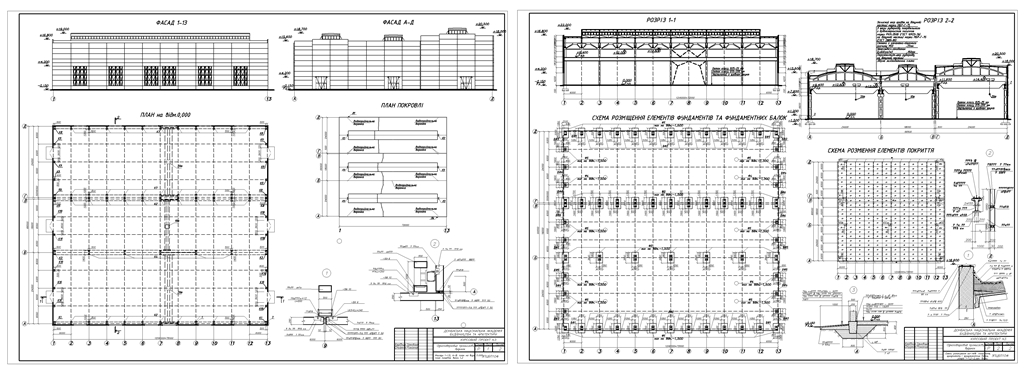

У відповідності до завдання, об’ємно-планувальною схемою для розробки конструктивного рішення, прийнят будинок прямокутної конфігурації у плані, одноповерховий, за вісями 1-13 – трьохпрогоновий 18,2х24м. Крок колон крайніх 6м, та середніх рядів –12м .Розміри у крайніх вісях 36,5 х 72 м, висота до низу крокв’яної конструкції за вісями 1-13 – 12,6 м, та 14,4м. Для обслуговування цеху за вісями 1-13 мостовий кран - вантажопід’ємністю 10 та 20 т.Для в’ їзду транспортних засобів передбачені ворота по вісях “1”, “А-Б”, “Б-В” та“Г-Д ”. Освітлення будівлі природне через віконні отвори та світлоаераційний ліхтар.
Техніко-економічні показники
1. Площа забудови 2628 м2.
2. Будівельний обсяг 30564 м3.
