Расчет и конструирование несущих элементов поперечной рамы одноэтажного промышленного здания

Ростовский государственный строительный университет
Кафедра железобетонных и каменных конструкций
Курсовой проект по дисциплине «Железобетонные и каменные конструкции»
Тема: «Расчет и конструирование несущих элементов поперечной рамы одноэтажного промышленного здания»
Ростов-на-Дону,
2016г

2. Исходные данные

Стропильная конструкция - ферма с параллельными поясами (ФП);
Число пролетов здания – 1;
Рассчитываемая колонна – средняя;
Пролет здания – 18 м.;
Продольный шаг колонн – 12 м.;
Высота от уровня пола до головки подкранового рельса – 8,7 м.; Грузоподъемность мостового крана – 10 т.;
Класс бетона фермы – В40;
Класс бетона колонны – В15;
Класс ненапрягаемой арматуры – А300;
Класс напрягаемой арматуры – А400;
Снеговой район – IV;
Ветровой район – III.

Курсовой проект № 2 по железобетонным конструкциям предусматри- вает проектирование одноэтажного промышленного здания с мостовыми кранами и состоит из расчетов и конструирования несущих конструкций по- крытия (сегментной фермы), статического расчета поперечника, подбора сечения и конструирования крайней колонны (выбор несущей конструкции покрытия и колонны определяется заданием).
Несущая конструкция покрытия должна быть рассчитана по двум группам предельных состояний, а колонна - только по первой группе пре- дельных состояний, в системе единиц СИ.

Содержание
1. Общие сведения о курсовом проекте 3
2. Исходные данные 3
3. Проектирование конструкций здания 4
3.1. Расчет поперечных рам одноэтажных производственных зданий. ……. 4
3.1.1. Компоновка здания и расчетная схема 4
3.1.2. Назначение типа колонн и размеров их поперечного сечения 6
3.1.3. Нагрузки, действующие на поперечную раму здания 8
3.1.4. Эксцентриситеты нагрузок, действующих
на поперечную раму здания 14
3.1.5. Геометрические характеристики сечений колонн 15
3.1.6.Подсчет узловых нагрузок на ферму 15
3.2. Определение расчетных усилий в сечениях колонн поперечной рамы 17
4. Расчет колонны 18
4.1 Расчет надкрановой части колонны в плоскости изгиба 20
4.2 Расчет надкрановой части колонны из плоскости изгиба 22
4.3 Расчет подкрановой части колонны в плоскости изгиба 23
4.4 Расчет подкрановой части из плоскости изгиба 24
4.5 Подбор поперечной арматуры в колонне 25
4.6 Анкеровка продольной рабочей арматуры в колонне 25
5. Расчет элементов фермы 25
5.1. Расчет верхнего сжатого пояса по первой группе предельных состояний 27
5.2. Расчет нижнего растянутого пояса по первой группе предельных состояний 29
5.2.1. Расчет нижнего пояса на трещиностойкость 30
5.2.2. Расчет нижнего пояса по раскрытию трещин 32
5.3. Расчет растянутого раскоса по первой группе предельных состояний 33
5.4. Расчет сжатой стойки по первой группе предельных состояний .......... 34 6.Список литературы 35
7. Приложения…………...……………………………………………………...36

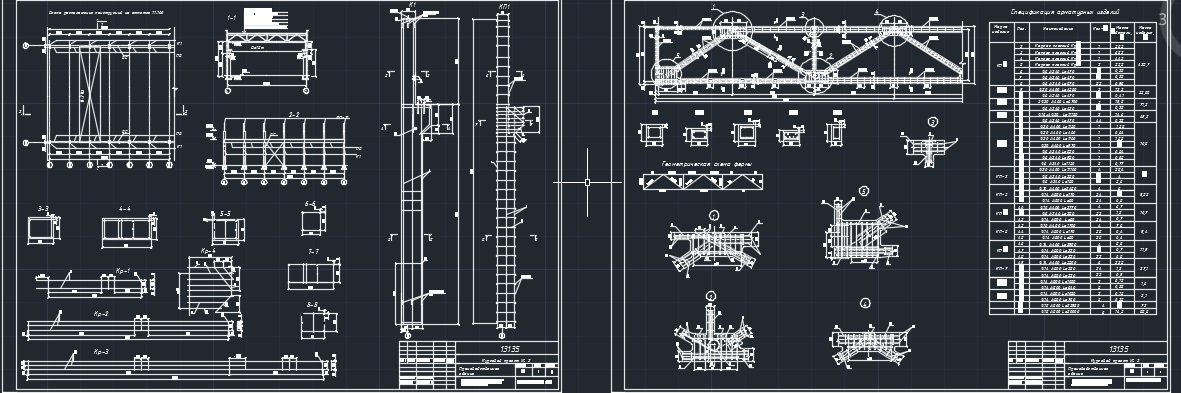

Состав: Схема расположения конструкций на отм. 11.100, Разрезы 1-1; 2-2; 3-3; 4-4; 5-5; 6-6; 7-7; 8-8. Сборочный чертеж колонны К1. Ферма ФП-24. Узлы 1,2,3,4,5. Геометрическая схема фермы. Разрезы 9-9; 10-10; 11-11; 12-12; 13-13. Спецификация арматурных изделий. Спецификация железобетонных изделий. Ведомость расхода стали. Язык документа

Софт: AutoCAD 2015

Каталог / Строительство / Проекты домов / Промышленные здания / Расчет и конструирование несущих элементов поперечной рамы одноэтажного промышленного здания

Просмотр файлов
жбк.dwg
ЖБК ЗАПИСКА.docx
