Расчет и конструирование несущих железобетонных конструкций одноэтажного промышленного здания

Белгородский государственный технологический университет Им. В.Г. Шухова
Кафедра строительных конструкций, оснований и фундаментов
к курсовому проекту по дисциплине
«Железобетонные и каменные конструкции»
Тема: Расчет и конструирование несущих железобетонных конструкций одноэтажного
промышленного здания

Компоновка конструктивной схемы здания

Кровля – рулонная малоуклонная.

Основная несущая конструкция покрытия – балка – 24м.

Тип колонн – сплошная.
Отметка гол. КР – 8,15м.
Высота до низа – 10,8м.
Количество и величина пролетов – 2х24м
Шаг колонн – 6м
Длина здания – 102м.
Грузоподъемность крана – 5т.
Режим работы – средний.
Район строительства – Мурманск.
R_0 – 220 кПа.

Содержание:

Исходные данные…………………………………………………………………………………

1 Компоновка конструктивной схемы здания…………………………………………………..

2 Расчет плиты покрытия по прочности на стадии эксплуатации……………………………..
2.1 Конструктивное решение плиты…………………………………………………………...
2.2 Определение нагрузок на плиту……………………………………………………………
2.3 Расчет полки…………………………………………………………………………………
2.4 Расчет поперечного ребра…………………………………………………………………..
2.5 Расчет продольного ребра…………………………………………………………………..
2.6 Расчет плиты по второй группе предельных состояний………………………………….
2.6.1 Геометрические характеристики поперечного сечения…………………...……………
2.6.2 Величина и потери предварительного напряжения арматуры…………………………
2.6.3 Расчет по образованию нормальных трещин……………………………………………
2.6.4 Определение прогибов……………………………………………………………………
2.6.5 Расчет по раскрытию трещин……………………………………………………………
2.7 Расчет плиты на стадии изготовления, складирования, транспортировки и монтажа…

3 Расчет фермы покрытия………………………………………………………………………...

4 Расчет колонны каркаса………………………………………………………………………
4.1 Нагрузки на колонну………………………………………………………………………
4.2 Определение усилий в колонне…………………………………………………………….
4.3 Конструктивный расчет сплошной колонны……………..……………………………….
4.4 Расчет фундамента под колонну…………………………………………………………...

Библиографический список………………………………………………………………………

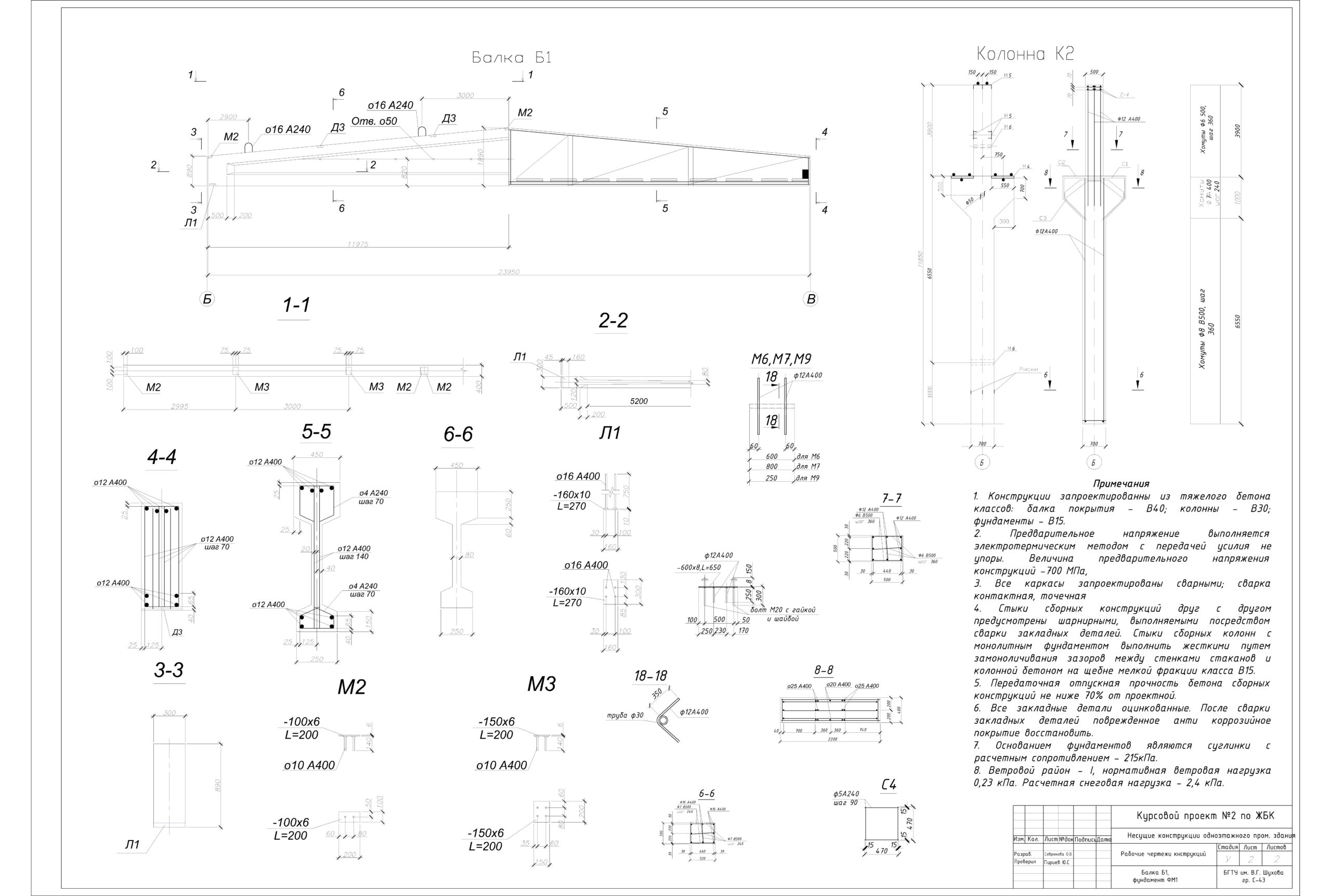

Состав: Балка Б1, фундамент ФМ1, Плита П1; Фундамент ФМ1 Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Расчет и конструирование несущих железобетонных конструкций одноэтажного промышленного здания

ж,Б/
ж,Б/zhb-2.docx
ж,Б/zhb-2.dwg
