Расчет железобетонных конструкций одноэтажного однопролетного промышленного здания

Московский теологический институт МТИ
Кафедра железобетонных и каменных конструкций
Курсовой проект по дисциплине: "Железобетонные и каменные конструкции"
На тему: "Расчет железобетонных конструкций одноэтажного однопролетного промышленного здания"
Москва, 2017

Исходные данные
1. Схема несущей конструкции покрытия – 2.
2. Пролет здания l=18 м;
3. Продольный шаг колонн а=12 м;
4. Класс бетона железобетонных конструкций без предварительного напряжения В 25;
5. Класс бетона преднапряженных конструкций B'30;
6. Расчетное сопротивление грунта основания МПа;
7. Грузоподъемность мостового электрического крана т;
8. Расстояние от уровня чистого пола до верха рельса подкранового пути м;
9. Расчетное значение веса снегового покрова на горизонтальную поверхность земли Н/м²;
10. Нормативное значение ветрового давления Н/м²;
11. Плиты покрытия предварительно напряженные ж.б. ребристые размерами в плане 3х12 м;
12. Длина здания м;

Оглавление
1. Исходные данные
2. Компоновка поперечной рамы 3
2. Определение нагрузок на раму 4
3.1. Постоянные нагрузки 4
3.2. Временные нагрузки 5
3.3. Ветровая нагрузка 6
4. Определение усилий в колоннах рамы 8
4.1. Усилия от постоянной нагрузки 8
4.2. Усилия от снеговой нагрузки 10
4.3. Усилия от вертикальной крановой нагрузки 10
4.4. Усилия от поперечного торможения кранов 12
4.5. Усилия от ветровой нагрузки 13
5. Расчет прочности колонны по оси А 15
5.1. Расчет арматуры в надкрановой части колонны на уровне верха консоли (сечение II-II) 15
5.2. Расчет арматуры в подкрановой части колонны по 18
сечению IV-IV 18
6. Расчет монолитного внецентренно - нагруженного фундамента под колонну 21
6.1. Определение нагрузок и усилий 21
6.2. Определение размеров подошвы фундамента 22
6.3. Определение конфигурации фундамента и проверка нижней ступени 23
6.4. Подбор арматуры подошвы 26
7. Расчет полигональной фермы 29
7.1. Сбор нагрузок 29
7.2. Определение усилий в стержнях фермы 30
7.3. Расчет нижнего ПН пояса: подбор арматуры 32
7.4. Расчет нижнего ПН пояса: образование трещин 32
7.5. Расчет нижнего ПН пояса: раскрытие трещин. 36
7.6. Расчет верхнего пояса: подбор арматуры 38
7.7. Расчет растянутого раскоса 40
7.8. Расчет сжатой стойки (раскосов) 40
СПИСОК ЛИТЕРАТУРЫ 44

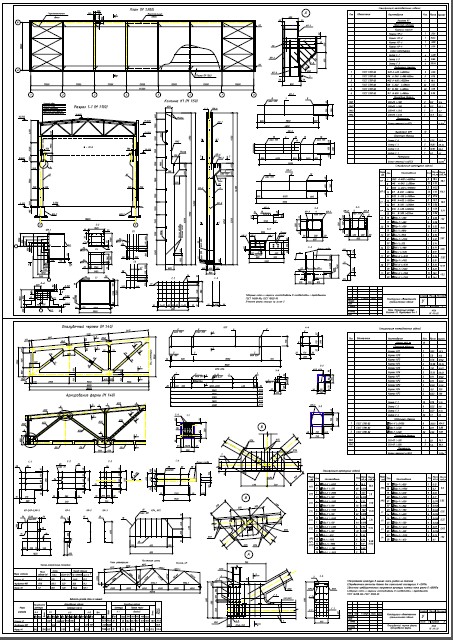

Состав: ПЗ, Графическая часть (1 лист - поперечный разрез здания, колонна, фундамент; лист 2 - опалубочный чертеж фермы, армирование Язык документа

Софт: AutoCAD 13 SP2

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Расчет железобетонных конструкций одноэтажного однопролетного промышленного здания

Лист ЖБК - 1,2.dwg
ПЗ ЖБК .docx
