Расчёт несущих деревянных конструкций

Уральский Федеральный Университет, Кафедра "Строительные конструкции", Курсовой проект по дисциплине "Деревянные конструкции" на тему "Расчёт несущих деревянных конструкций", Екатеринбург, 2013

В данном проекте производится расчёт несущих конструкций здания склада (неотапливаемое, холодное, кровля из волнистых асбоцементных листов).
Пролет здания 19,0 м.
Высота здания в карнизном узле 3,0 м.
Шаг несущих конструкций 6,0 м.
Длина здания 66,0 м.
Район строительства: г. Саратов.
Кровля из асбоцементных листов волнистого профиля.
Влажностные условия принимаются по СНиП II-3-79* (сухая зона)
Снеговой район - III
Ветровой район - III
Уровень ответственности здания – второй (СНиП 2.01.07-85*. Нагрузки и воздействия).
В качестве основной несущей конструкции проектируемого здания принимаются трехшарнирные гнуто-клееные рамы ступенчатого очертания.
Покрытие здания двускатное с наружным водоотводом.
Курсовой проект содержит 1 лист формата А1 и 4 листа формата А2 графической части; 41 страница пояснительной записки, содержащей 6 таблиц.

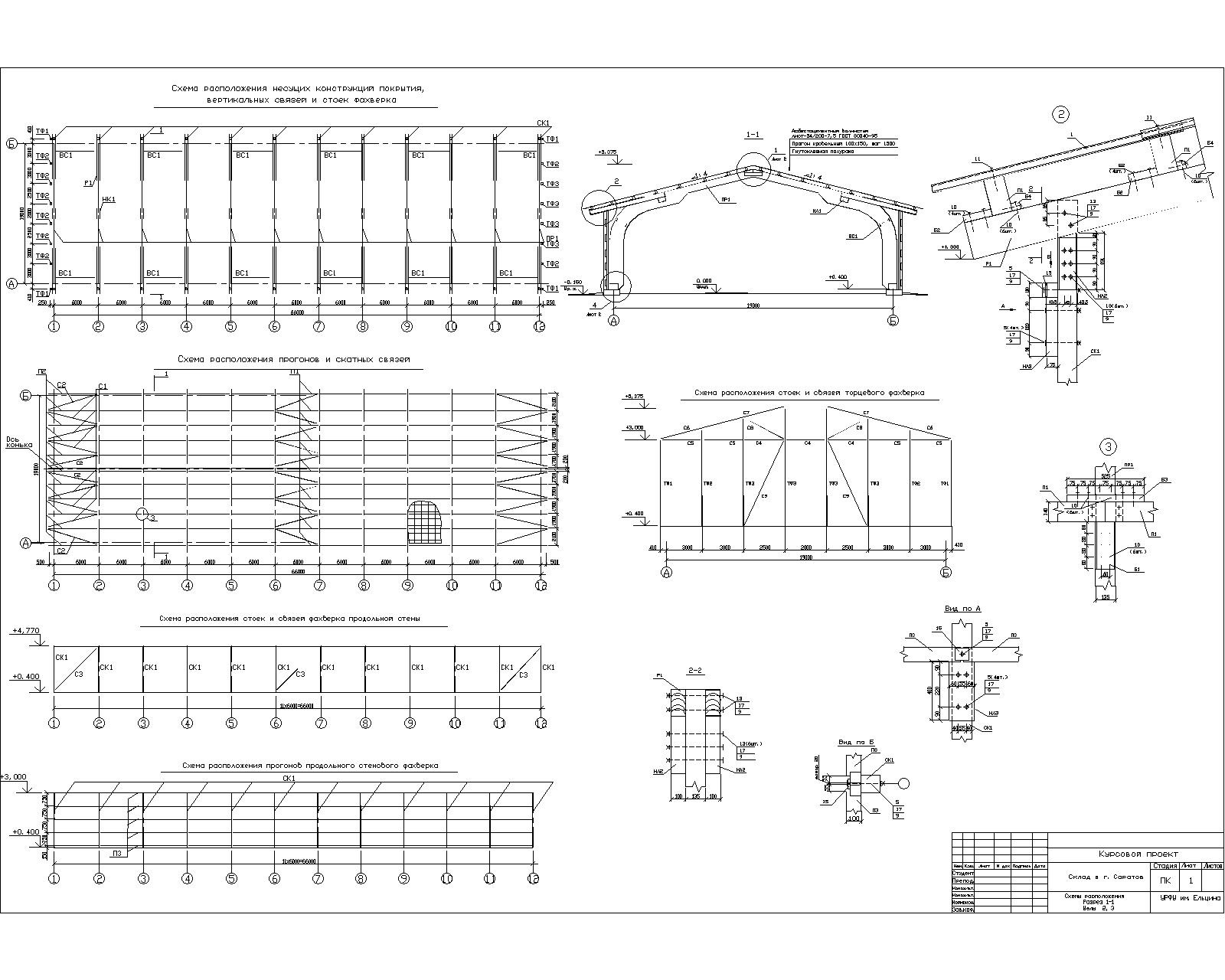

Состав: Пояснительная записка, Лист1: Схемы расположения. Разрез 1-1, узлы 2,3; Лист2: Спецификация. Расположение элементов; Лист3: Узлы 1,4; Лист4: Полурама гнутоклееная; Лист5: Опорный башмак. Язык документа

Софт: AutoCAD 2007

Каталог / Строительство / Проекты домов / Промышленные здания / Расчёт несущих деревянных конструкций

Просмотр файлов
DK_List_3_rama.dwgМОЙ.dwg
DK_List_5_bashmak.dwg МОЙ.dwg
Моя.docx
DK_1list_obschy.dwgМОЙ.dwg
DK_4_list_tablitsa.dwg МОЙ.dwg
DK_List_2_konyok.dwgМОЙ.dwg
