Волгодонский инженерно-технический институт НИЯУ МИФИ
Кафедра строительных производств
Курсовой проект по дисциплине "Архитектура зданий"

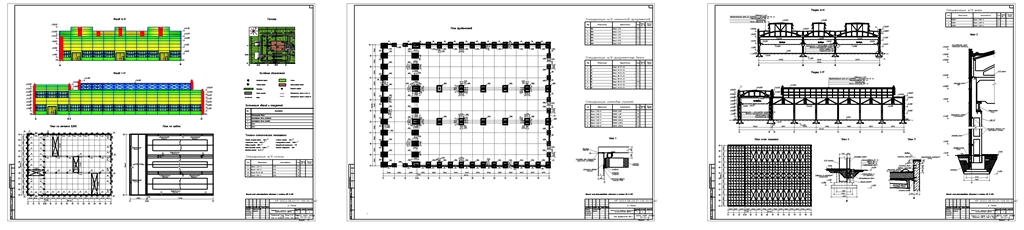

На тему: Разработка проекта одноэтажного промышленного здания
Место строительства и характеристика района строительства
Проектируемое одноэтажное промышленное здание в г. Пенза.
Физико-климатические характеристики района застройки:
- климатический район строительства – IВ
- зона влажности –сухая;
- снеговой район – IV;
- вес снегового покрова на 1 м горизонтальной поверхности земли–2,40 кН/м2,
- ветровой район – III;
- нормативное значение ветрового давления - 0,38 кН/м2,
- нормативная глубина промерзания грунта –2,2 м,
- сейсмичность района строительства –менее 8 баллов;
- расчетная средняя температура наиболее холодных суток – минус 45°;
- расчетная средняя температура наиболее холодной пятидневки – минус 42°.
Оптимальные параметры внутреннего микроклимата основных производственных помещений:
- холодный период года
температура воздуха,°С - 18-20
температура поверхностей, °С - 16-24
относительная влажность воздуха, % - 40-60
скорость движения воздуха, м/с - 0,2
- теплый период года
температура воздуха, °С - 21-23
температура поверхностей, °С - 17-28
относительная влажность воздуха, % - 40-60
скорость движения воздуха, м/с - 0,3
Категория производства по взрыво- ,пожароопасности - А.
Степень огнестойкости здания - II.
Параметры здания:
1) Количество этажей – 1;
3) Высота пролета HА – 12,6 м; высота пролета HБ – 7,2 м; высота пролета HВ –7,2 м; высота пролета HГ –7,2 м;
4) Длина пролета Д – 90,7 м;
5) Шаг колонн: крайних – 6 м;
6) Ширина пролета А– 18 м, ширина пролета Б– 24м, ширина пролета В – 18 м, ширина пролета Г – 24 м;
7) Группа производственных процессов – 2А;
8) Общий штат– 150 чел;
9) Количество женщин – 30%;
10) Наиболее многочисленная смена– 100 чел.
Содержание
Введение………………………………………………………………………… 4
1. Исходные данные……………………….……………………………………. 5
2. Природные условия……………………...…………………………………… 7
3. Генеральный план……………………………………………………………. 9
4. Объемно-планировочные решения……………………………………...….. 11
5. Конструктивные решения здания…………………………………………... 16
6. Теплотехнический расчет стен……………………………………………… 19
7. Технико-экономические показатели для производственного здания и
административно-бытового здания………………………………………..
25
8. Отделка здания………………………………………………………………. 26
9. Инженерное оборудование……………..………………………………….... 27
ЗАКЛЮЧЕНИЕ………………………………………………………………... 28
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУ………………………………... 29
