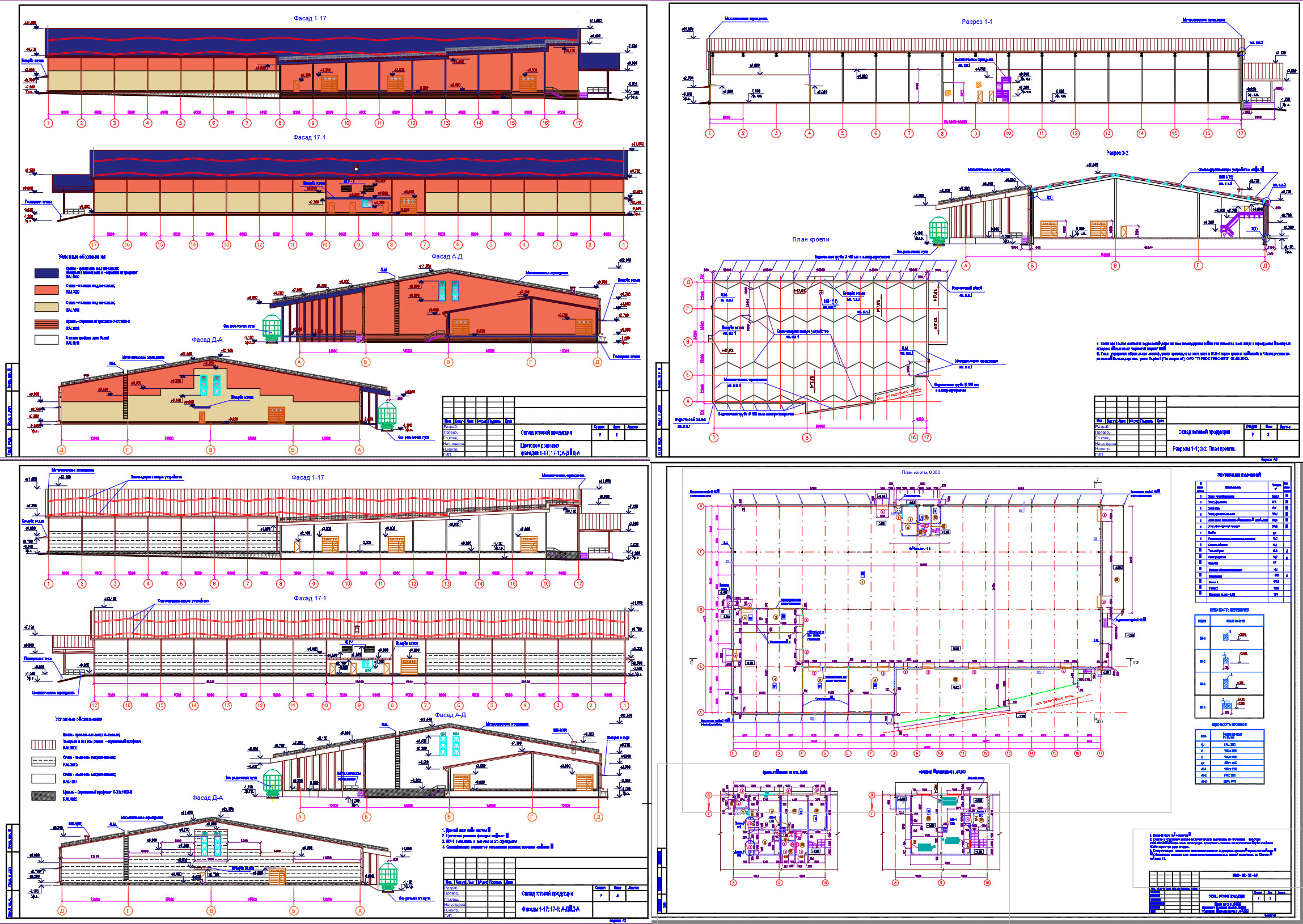

Архитектурные чертежи склада готовой продукции предприятия по переработке зерна. Площадь застройки -5340 м2; Строительный объём- 43167,3 м3.
Общая площадь 4585,4 м2
1. Рабочая документация разработана в соответствии с заданием на проектирование.
2. Рабочая документация соответствует заданию на проектирование, выданным техническим условиям, требованиям действующих технических регламентов, стандартов, сводов правил, других документов, содержащих установленные требования.
3. Рабочая документация разработана в соответствии с требованиями: СП 2.13130.2012 "Система противопожарной защиты. Обеспечение огнестойкости объектов защиты", СП 4.13130.2013 "Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям", СП 108.13330.2012 "Предприятия, здания и сооружения по хранению и переработке зерна"
4. За относительную отметку 0,000 принята отметка чистого пола здания, соответствующая абсолютной отметке 87,700.
5. В рабочих чертежах данного комплекта не разрабатывались и не применялись строительные конструкции, изделия и материалы, обладающие новизной и требующие проверки на патентоспособность и патентную чистоту.
6. Уровень ответственности здания - нормальный.
Категория здания по пожарной опасности - В.
Степень огнестойкости здания -III.
Класс функциональной опасности здания - Ф5.2.
7. Наружные стены здания запроектированы:
- цоколь - монолитный железобетонный, толщиной 350 мм с утеплением пенополистирольными плитами "Пеноплекс-35" с последующей отделкой профилированным листом (по типу системы "Вентилируемые фасады").
- стеновое ограждение выше цоколя - панели стеновые трехслойные типа "Сэндвич" с базальтовым утеплителем, толщиной 120 мм (характеристики панелей приняты по аналогии с системой ТЕПЛАНТ (ТЕРМОПАНЕЛЬ) по каталогу "Конструктивные решения. Система сэндвич-панелей Teplant (Thermopanel)" 15.11.2012г).
8. Перегородки запроектированы:
- из панелей типа "Сэндвич" с базальтовым утеплителем, толщиной 120 мм;
- из полнотелого кирпича марки КР- р - по 1Нф/100/2,0 ГОСТ 530-2012 толщиной 120 мм, на цементном растворе марки 50.
9. Указание по устройству гидроизоляции и выполнению отмостки см. комплект чертежей 7569-62-22- КЖ.
10. Установку оконных блоков в стеновые проемы, заполнение монтажных швов выполнить по каталогу "Конструктивные решения. Нестандартные узлы Teplant (Thermopanel)" 07.02.2012г.
11. Огнезащита несущих элементов здания выполняется по проекту "Огнезащита", специализированной организацией, имеющей лицензию на проведение данного вида работ.
12. Строительно-монтажные работы вести в соответствии с указаниями на чертежах, проектом производства работ, требованиями соответствующих глав части 3 СНиП "Правила производства и приемки работ" и указаниями в прилагаемых и ссылочных документах.
13. При производстве работ выполнять требования СНиП 12-03-2001; СНиП 12-04-2002 "Безопасность труда в строительстве".
14. Рабочие чертежи марки АР разработаны для производства работ в "летних условиях" (при среднесуточной температуре не ниже 5° С и минимальной суточной температуре не ниже 0 °С). Работы в зимних условиях выполнять по указаниям соответствующих разделов проекта производства работ и действующих нормативных документов.
