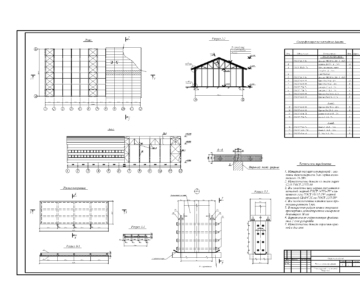

Склад с размерами 120х24м

Склад прямоугольное в плане. Размеры в осях 24.0х120.0м. Сооружение одноэтажное. Высота помещения до низа стропильных ферм 8.0м.
Здание решено в жесткой конструктивной схеме. Жесткость здания обеспечивается
совместной работой стен с монолитными железобетоными рамами и монолитными
железобетонными включениями - сердечниками заанкеренными в ленточные монолитные фундаменты и в пояс-обвязку.
Фундаменты - столбчатые, монолитные из бетона кл.В12,5.
Стены здания выполнить из шлакоблока толщиной 400мм.
Колонны - монолитные железобетонные из бетона кл.В 20.
Перемычки -монолитные железобетонные из бетона кл.В 12,5.
Кровля двухскатная из профнастила..
Полы - по деталям серии 2.244-1, вып.6.
Окна - деревяные по индивидуальному заказу.
Ворота -металлический по индивидуальному заказу.
Внутренняя отделка выполняется по желанию заказчика, из несгораемых материалов. (см. ведомость внутреней отделки помещений)
Отмостка вокруг здания асфальтовая, по бетонному основанию, шириной 1500мм.

Состав: АС Язык документа

Софт: AutoCAD 2007

Файлы:
Склад с размерами 120х
