Станция по техническому обслуживанию оборудования животноводческих ферм

0
110
1440
3
0

Бобруйский государственный аграрно-экономический колледж
Кафедра архитектуры гражданских и промышленных зданий и сооружений
Курсовой проект по дисциплине "Гражданские, промышленные, сельскохозяйственные здания и сооружения"
На тему "Станция линейно-монтажного участка районного объединения «Сельхозтехника» по техническому обслуживанию оборудования животноводческих ферм"
Бобруйск 2013

Содержание:
Введение
1 Общая характеристика здания
2 Генеральный план
3 Конструктивные элементы здания
3.1 Фундаменты
3.2 Стены
3.3 Перекрытия и покрытия
3.4 Крыша (покрытие) Теплотехнический расчёт
3.5 Перегородки
3.7 Полы
3.8 Окна, двери и ворота
4. Инженерное оборудование здания
5. Охрана окружающей среды
Табл.-1 Спецификация столярных изделий
Табл.-2 Спецификация сборных конструкций и изделий
Литература

Общая характеристика здания
Станция линейно-монтажного участка районного объединения «Сельхозтехника» по техническому обслуживанию оборудования животноводческих ферм – это сельскохозяйственное здание, запроектированное для строительства в Витебском районе. Здание прямоугольной формы с размерами в плане 18 х 48,91 м.
Здание двухэтажное, бесподвальное. Конструктивная схема здания – каркасная.
Пространственная жесткость и устойчивость здания обеспечивается совместной работой плит покрытия и сваркой закладных деталей. Для общей устойчивости плиты покрытия приваривают к фермам не менее чем в трех точках.
По долговечности здание относится к II степени, т.к. его конструктивные элементы рассчитаны на срок службы не менее 50 лет. По огнестойкости здание относится к II степени, т.к. стены и покрытия запроектированы железобетона, покрытие из 18-метровой ж/б фермы, по которой уложены ж/б ребристые плиты, перегородки – из кирпича, т.е. трудно сгораемых материалов. Класс ответственности здания II.



Автор
Aleksei1091
Дата
12.10.2016
Язык
Русский
Состав

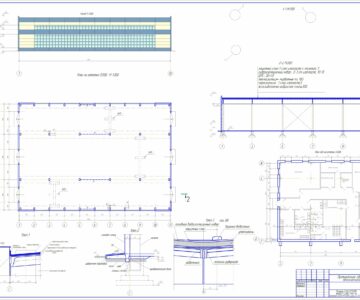

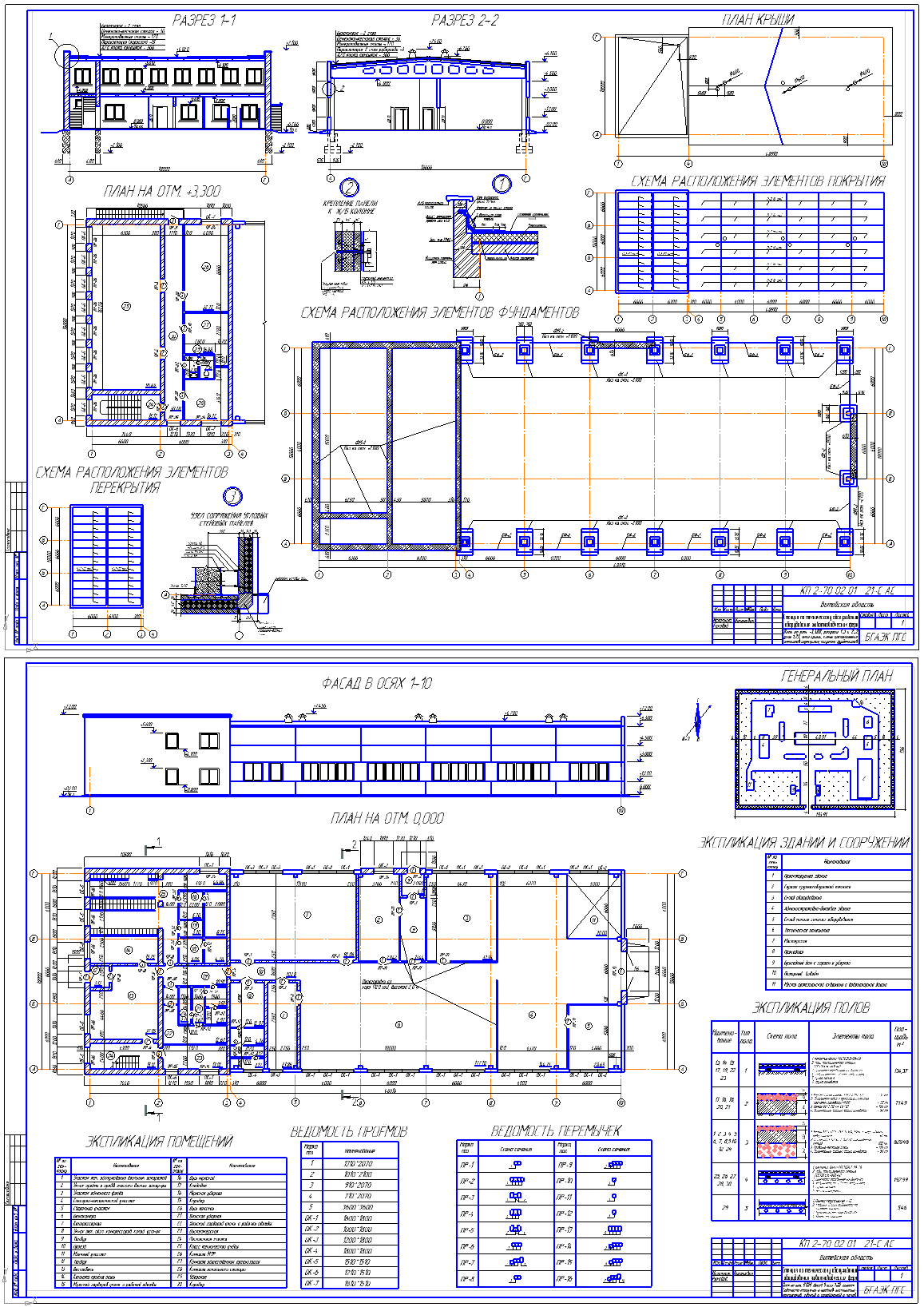

ПЗ. Лист №1: План на отм. 0,000, фасад в осях 1-10, генплан, ведомости перемычек и проёмов, экспликации помещений, зданий и сооружений и полов, Лист №2: План на отм. +3,300, разрезы 1-1 и 2-2, узлы 1,2,3, план крыши, схемы расположения элементов перекрытия, покрытия, фундаментов
