Технология возведения одноэтажного промышленного здания - схема компоновки здания – 1А

Сочинский государственный университет
Кафедра «Строительство»
Курсовой проект
Тема «Возведение надземной части одноэтажного промышленного здания»
Сочи 2016г

Характеристика монтируемого здания
2.1. Схема компоновки здания – 1А;
2.2. Шифр габаритной схемы – К 10-18-84;
2.3. Число пролётов – 4;
2.4. Число шагов средних колонн – 126;
2.5. Высота до низа конструкций – 8,4 м;
2.6. Грузоподъемность мостовых кранов – Q=10 т;
2.7. Отметка головки подкранового рельса – 5,75 м.

Содержание
Введение
Задание на проектирование
Архитектурно-конструктивная часть
Подсчёт объёмов и трудоёмкости работ
Выбор методов монтажа конструкций и составление монтажного плана
Технология производства основных СМР
Выбор грузозахватных и монтажных приспособлений
Выбор типа крана и привязка его к объекту
Складирование конструкций на объекте
Мероприятия по технике безопасности
Список литературы
Графическая часть

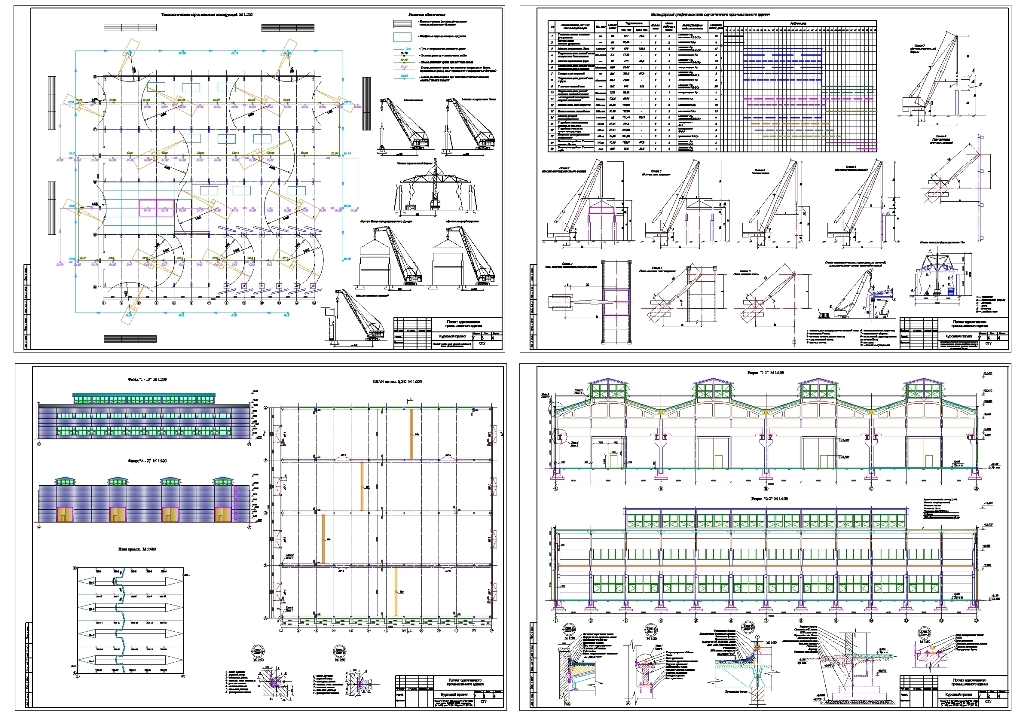

Лист №1. Фасад здания в осях "1-13" (М 1:200), фасад здания в осях "А-Д" (М 1:200), план на отм. 0,000 (М 1:200), план кровли (М 1:400), узел "1" (М 1:50), узел "2" (М 1:50)
Лист № 2. Разрез "1-1" (М 1:100), разрез "2-2" (М 1:100), узел "3" (М 1:20), узел "4" (М 1:20), узел "5" (М 1:20), узел "6" (М 1:20), узел "7" (М 1:10)
Лист № 3. Технологическая карта монтажа конструкций, схемы монтажа элементов
Лист № 4. Календарный график монтажа одноэтажного промышленного здания, расчётные схемы и планы, схемы монтажа стеновых панелей и стропильной фермы
