Владимирский Государственный Университет им. А.Г. и Н.Г. Столетовых
кафедра Строительных конструкций
Выпускная квалификационная работа на тему: «Проект телятника на 90 голов СПК ПЗ «Илькино» в с. Илькино, Меленковского р-на, Владимирской области».
Владимир 2017
Темой данной выпускной квалификационной работы является «Проект телятника на 90 голов СПК ПЗ «Илькино» в с. Илькино, Меленковского р-на, Владимирской области».
Проект включает в себя проектирование несущих конструкций здания: клеефанерных плит покрытий, клееных деревянных армированных балок, клееных деревянных колонн, столбчатых монолитных фундаментов. Также рассматриваются вопросы организации строительства, безопасности жизнедеятельности, экологичности и охраны труда.

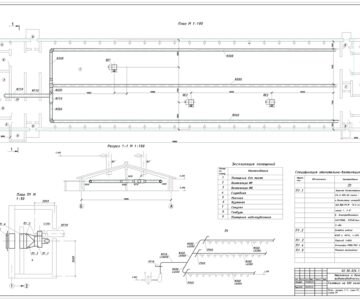

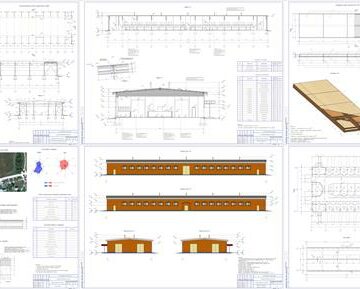

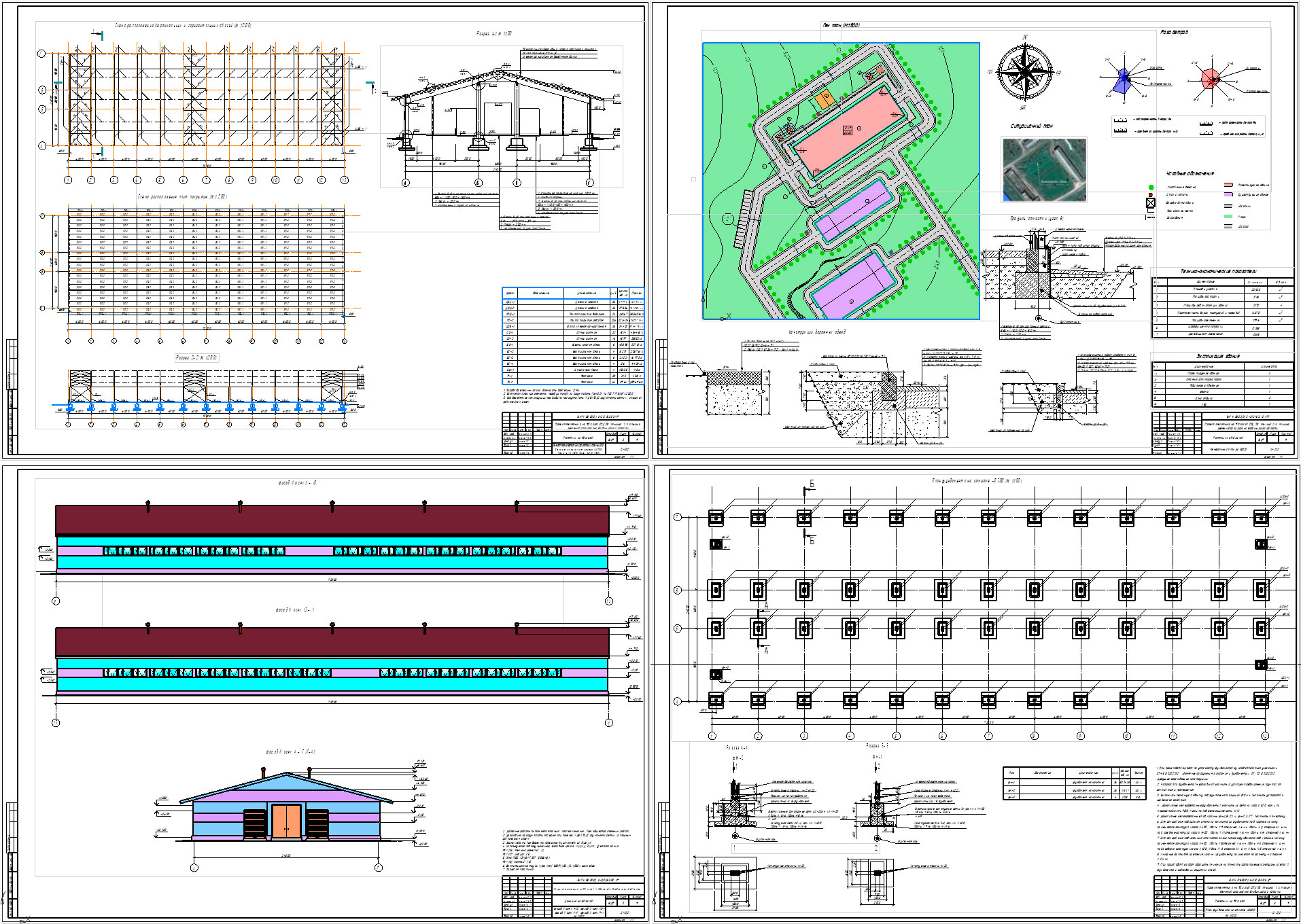

Выпускная квалификационная работа состоит из графической части (чертежи - 8 листов) и текстовой (пояснительной записки – 113 листов). Графическая часть содержит генеральный план, фасады, план здания, разрезы здания, план возводимых перекрытий, конструктивные чертежи и чертежи организации строительства.
Пояснительная записка:
Содержание
Введение 7
1.АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ 9
1.1. Природные условия площадки строительства 9
1.2Генеральный план участка 11
1.2.1. Общие данные 11
1.2.2. Описание и обоснование внешнего и внутреннего вида объекта капитального строительства, его пространственной, планировочной и функциональной организации 13
1.2.3. Описание и обоснование использованных композиционных приемов при оформлении фасадов и интерьеров объекта капитального строительства 13
1.3. Технико-экономические показатели по производственному корпусу 14
1.4. Теплотехнический расчет ограждающих конструкций 14
2.РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ 18
2.1. Проектирование и расчет клеефанерной плиты покрытия 18
2.1.1. Выбор конструктивной схемы 18
2.1.2. Определение нагрузок на клеефанерную плиту покрытия 19
2.1.3. Определение приведенных геометрических характеристик 19
2.1.4. Расчет плиты 21
2.2.Проектирование и расчет стропильных конструкций покрытия 25
2.2.1. Выбор конструктивной схемы 25
2.2.2. Расчет 26
2.3. Расчет досчато-клееной колонны 31
2.3.1. Определение нагрузок на колонну 32
2.3.2. Определение усилий в колоннах 35
2.3.3. Расчет колонн на прочность по нормальным напряжениям и на устойчивость плоской формы деформирования крайней колонны 35
2.3.4 Расчет колонн на прочность по нормальным напряжениям и на устойчивость плоской формы деформирования средней колонны 37
2.4. Проектирование и расчет фундамента 38
2.4.1. Инженерные – геологические условия строительной площадки 38
2.4.2. Физико – географические и техногенные условия 40
2.4.3. Геологическое строение 41
2.4.4. Гидрогеологические условия 41
2.4.5. Определение глубины заложения подошвы фундамента 42
2.4.6. Расчет фундамента МКЭ 43
2.5. Расчет узлов 43
2.5.1. Расчет узла крепления крайней колонны к фундаменту 43
2.5.2. Расчет узла крепления средней колонны к фундаменту 46
2.5.3. Расчет узла крепления балки к крайней колонне 49
2.5.4. Расчет узла крепления балки к средней колонне 49
2.5.5. Конструирование конькового узла 50
2.6. Расчет стойки фахверка 51
2.7. Расчет связей 53
3.ПРОЕКТ ОРГАНИЗАЦИИ СТРОИТЕЛЬСТВА 55
3.1. Календарный план 55
3.1.1. Нормативный срок строительства 56
3.1.2. Выбор методов производства основных видов работ 56
3.1.3. Ведомость объемов работ по календарному плану 63
3.1.4. Ведомость подсчета трудоемкости и затрат машинного времени 69
3.1.5. Технико–экономические показатели календарного плана 84
3.2. Строительный генеральный план 85
3.2.1. Расчет складских помещений 86
3.2.2. Расчет временных зданий 88
