Цех сельскохозяйственных машин в г. Самара

Кубанский государственный технологический университет
Кафедра архитектуры и гражданский сооружений
Курсовой проект по дисциплине "Архитектура промышленных зданий"
На тему: "Цех производства сельскохозяйственных машин в городе Самара
Краснодар 2015

Проектируемое промышленное здание одноэтажное и имеет размер в осях 60х172 м.
Здание состоит из 5 пролётов, размерами:
- ширина пролётов, м: В1 =30, В2 =36, В3=18, В4=16, В5=24.
Проектируемое промышленное здание располагается в г. Самара
Климатический район - III
Климатический подрайон -ПВ
Температура воздуха наиболее холодных суток. °С -39
Температура воздуха наиболее холодной пятидневки, -36
Продолжительность отопительного периода, сут. - 203 сут.
Преобладающее направление ветра за декабрь- февраль - ЮВ
Преобладающее направление ветра за июнь - август - 3
Класс по функциональной пожарной опасности - Ф 5.1
Класс конструктивной пожарной опасности - СО
Степень огнестойкости здания -1

Содержание:
Титульный лист 1
Задание на проектирование 2
Содержание 4
1 Введение 5
2 Исходные данные для проектирования 6
3 Генеральный план 6
4 Производственное здание 9
4.1 Объемно-планировочное решение 9
4.2 Конструктивное решение 10
5 Расчёт помещений АБК 23
6 Светотехнический расчёт производственного здания 27
7 Список литературы 41

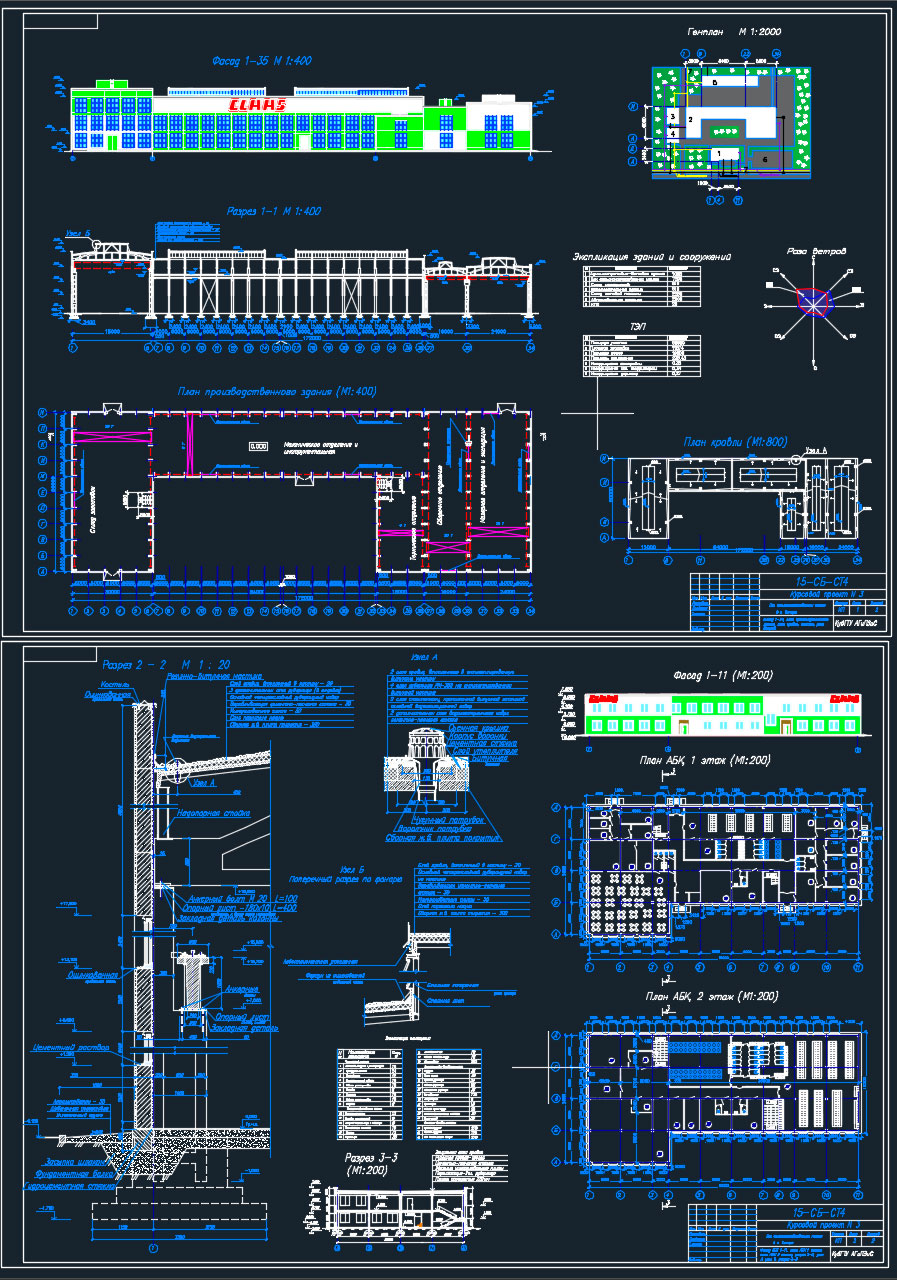

Состав: Фасад 1-34, план производственного здания, план кровли, генплан, роза ветров Фасад АБК 1-11, план АБК 1 этажа, план АБК 2 этажа, разрез 2-2, узел А, узел Б, разрез 3-3 Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Цех сельскохозяйственных машин в г. Самара

сельхоз.машин.dwg
ПромцехСамара.doc
