Кафедра "Строительство и теплогазоводоснабжение"
Выпускная квалификационная работа для курсов переподготовки (укороченный вариант)
На тему "Возведение здания для стройиндустрии" (цех по производству шлакопортландцемента)
Норильск 2024
Здание – цех по производству шлакопортландцемента. Соответствует II степени долговечности, II степени огнестойкости. Класс ответственности здания - I. Цех имеет в плане прямоугольную форму с размерами 24х42м. Шаг колонн – 6м;
По конструктивному решению здание – каркасное. Состоит из поперечных рам, образованных вертикальными конструкциями – железобетонными колоннами и горизонтальных конструкций покрытия – металлическими фермами и балками. Фундаменты свайные с плитным ростверком. Колонны двухветвевые железобетонные вдоль крайних цифровых осей; железобетонные квадратного сечения под перекрытие второго этажа. Перекрытие – монолитная плита по ж.б. ригелям и металлическим балкам. Фермы стальные пролетом 24м. Плиты покрытия сборные железобетонные ребристые. Стеновые ограждения – ж.б. панели.

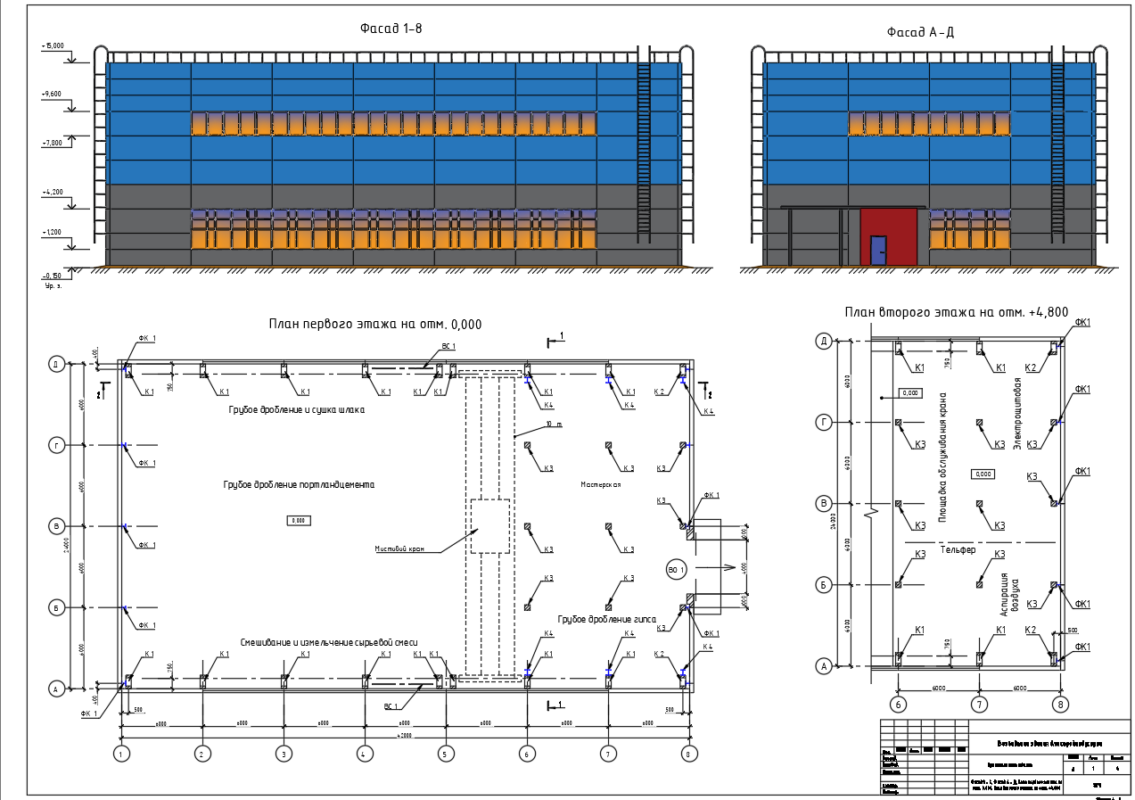

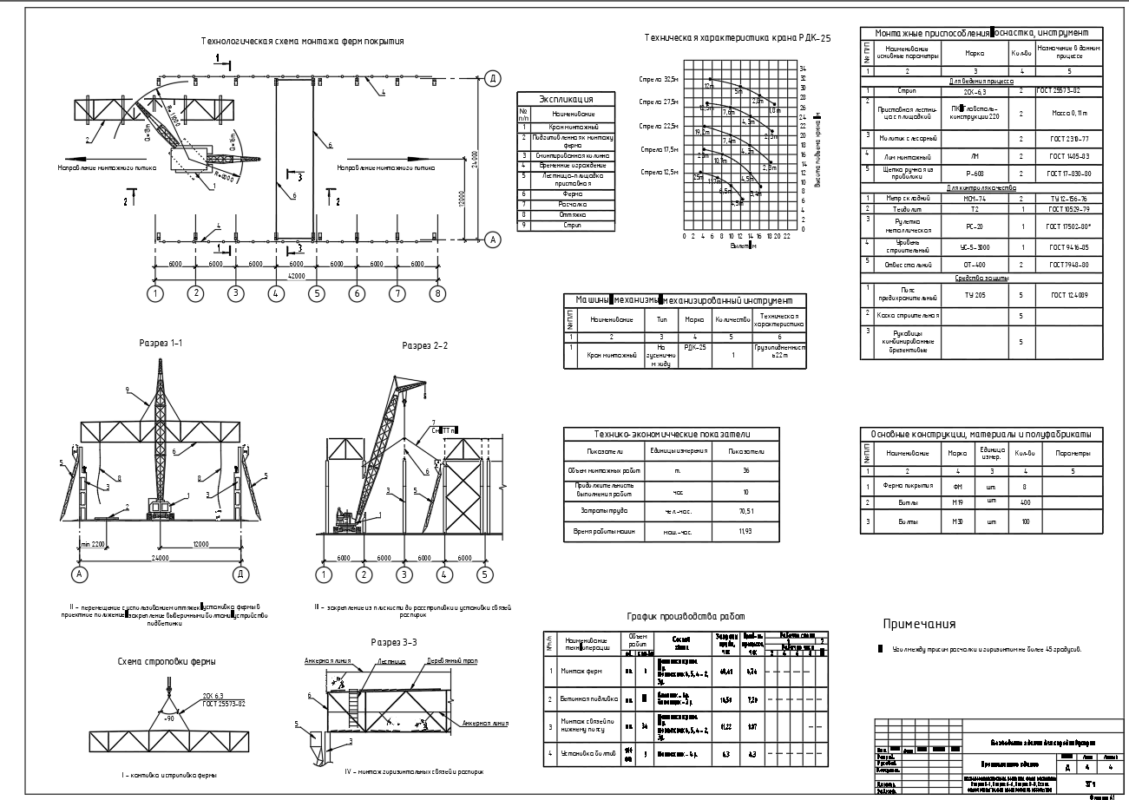

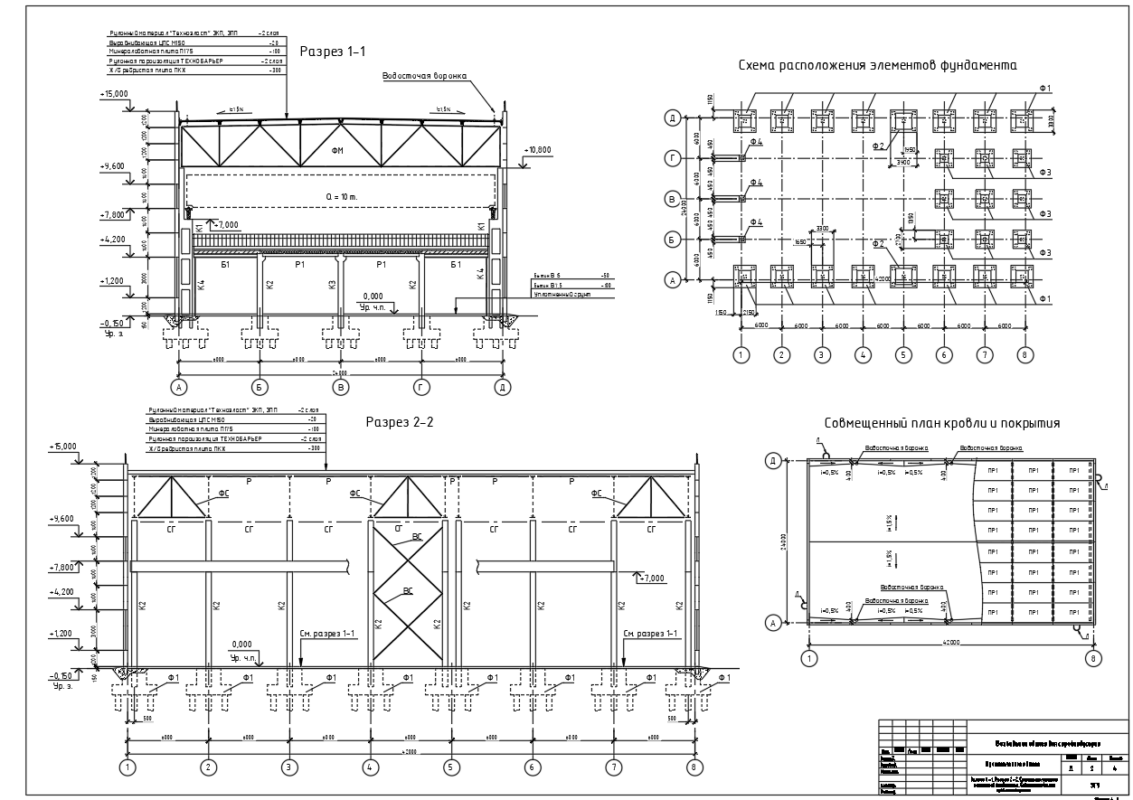

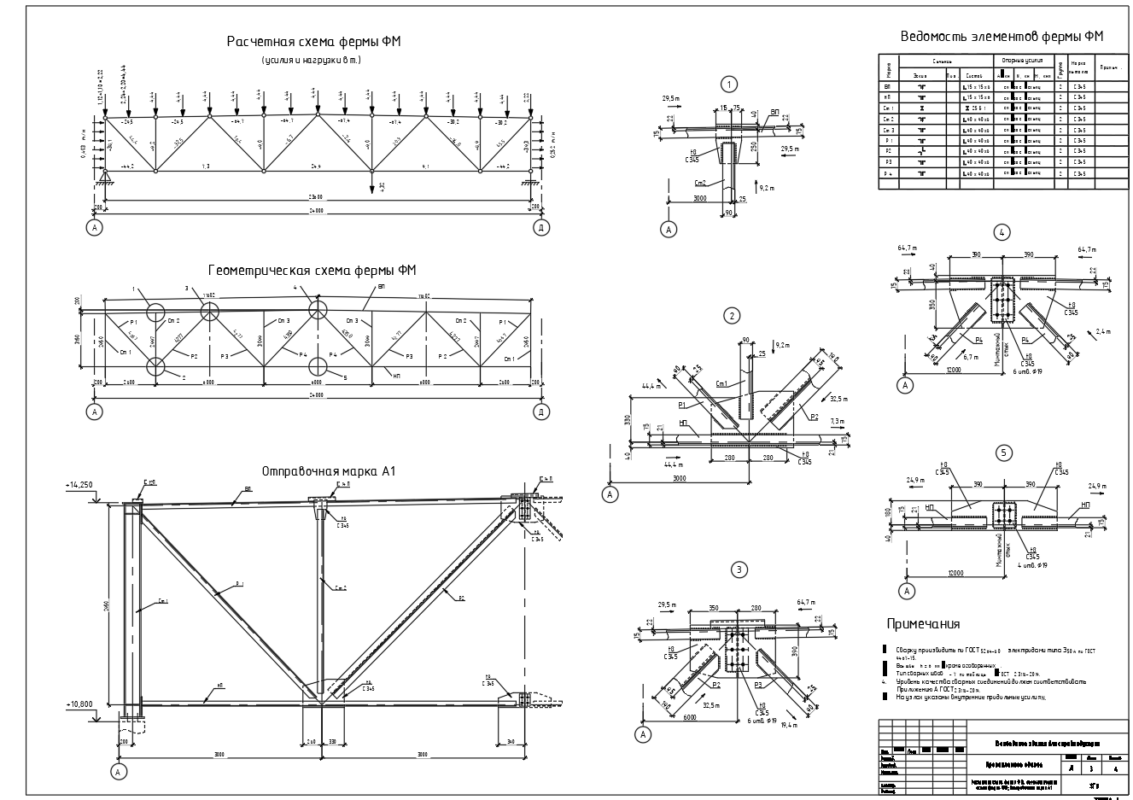

Графическая часть содержит 4 листов формата А1, ПЗ - 40 листов.
Содержание:
Введение 5
1 АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ 6
1.1 Климатические характеристики района 6
1.2 Правила проектирования промышленных объектов стройиндустрии 8
1.3 Технологическая схема производства шлакопортландцемента 9
1.4 Объемно-планировочное решение 11
1.5 Конструктивное решение 14
2 РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ 20
2.1 Выбор очертания фермы 20
2.2 Сбор нагрузок на ферму 21
2.3 Выбор материала 27
2.4 Задание расчетной модели 28
2.5 Результаты расчета 28
2.6 Результаты подбора 29
3 ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ 31
3.1 Технологическая карта на монтаж ферм покрытия 31
3.1.1 Область применения 31
3.1.2 Организация и технология выполнения работ 32
3.1.3 Требования к качеству выполнения работ 35
3.1.4 Потребность в материально-технических ресурсах 36
3.1.5 Калькуляция затрат труда и машинного времени 37
3.2 График производства работ 38
3.3 Технико-экономические показатели 39
3.4 Требования безопасности и охрана окружающей среды 39
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 41
