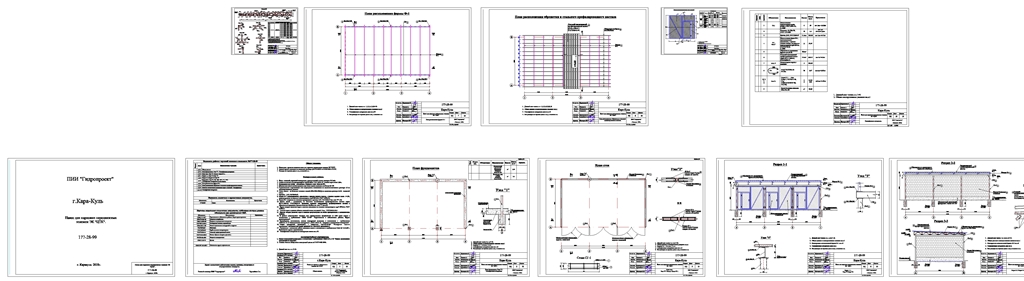

Закрытый навес для хранения материалов в осях 10,5х6м

Общие указания.

1. Настоящим проектом выдается навес для парковки передвижных тележек ЭК "ЦТК".
2. Данный проект выполнен на основании Договора Д-3-19-43/670 от 22.09.2018г КТГЭС.
3. Размеры на чертеже даны в мм, а отметки в м.

Конструктивные указания.

1. Навес - стальной, каркасной конструкции, прямоугольный в плане, размером 10.5х6м.
2. Стойки выполнены из электросварных труб Ø108х4 ГОСТ10704-91, отметка верха стоек 3.00м.
3. Фундаменты под стойки - монолитные, стаканного типа. Бетон М-200.
4. Монолитные ленточные фундаменты под стены навеса выполнить из бетона М-150.
5. Горизонтальная гидроизоляция стен (ограждения) выполняется из цементно-пеcчанного раствора 1:2 на водонепронецаемом цементе.
6. Стены навеса - из бетонных стеновых камней (390х190х188(h)) на цементном растворе М-50, толщиной 190мм.
7. Прогоны - [16У, ГОСТ8240-97.
8. Фермы Ф-1 трапецеидальные, односкатные с прямым нижним поясом, с уклоном верхнего пояса i=0.03, запроектированы из стальных электросварных труб ∅57х3.5, ГОСТ 10704-91.
9. Фермы Ф-1 опирается на пластины приваренные к прогону [16У, ГОСТ8240-97 (см. узел "4" л.4).
10. Кровля навеса - односкатная, из стального оцинкованного профилированного настила марки НС44-1000-0,7, ГОСТ24045-94. Крепление стального оцинкованного профилированного настила к обрешетке из деревянных брусьев сечением 50х50мм см. узел "5" (см.л.5).
11. Каркас створки (полотен) ворот и калитки выполнены из стальных электросварных труб ∅57х3.5, ГОСТ 10704-91.
12. Полотна ворот и калитки обшиты листовой сталью толщиной 1.2мм, ГОСТ19903-2015.
13. Навеска створки (полотен) ворот и калитки предусмотрены на петлях привариваемых к металлическим стойкам.
14. В проекте предусмотрено усиление стен горизонтальным армированием по всей длине кладки в соответствии с требованиями СНиП II-7-81* "Строительство в сейсмических районах. Нормы проектирования".
15. Производство, изготовление, монтаж конструкций выполнить в соответсвтии с требованиями СНиП III-18-75 "Металлические конструкции", СНиП 3.03.01-87 "Несущие и ограждающие конструкции".
16. Сварку конструкций производить с указаниями ГОСТ23118-2012 "Конструкции стальные строительные".Материалы для сварки принимать по табл.55,56, приложения 2.
17. Строительно - монтажные работы выполнять строго в соответствии с требованиями СНиП КР 12-01:2017, Безопасность труда в строительстве.
18. Спецификация материалов на конструкцию навеса см.л.14.

Антикоррозийные мероприятия.
1. Защиту конструкций производить в соответствии с требованиями СНиП 2.03.11-85 "Защита строительных конструкций от коррозии".
2. Степень очистки поверхности конструкций третья по ГОСТ 9.402-2004.
