Конкурс асов 3D-моделирования 2020

Завод по изготовлению санитарно-технических и вентиляционных заготовок

ВКГТУ им. Серикбаева
Кафедра строительство
Курсовой проект по дисциплине "Архитектура"
На тему: "Завод по изготовлению санитарно-технических и вентиляционных заготовок (в легких металлических конструкциях)"
Усть-Каменогорск 2018

Исходные данные для проектирования:
В данном курсовом проекте проектируется одноэтажное промышленное здание «Завод по изготовлению санитарно-технических и вентиляционных заготовок с административно-бытовым корпусом». Район строительства – г. Шымкент.
Здание 3-х пролётное, ширина каждого пролёта 18 м, высота пролётов 6,5 м, длина здания 84 м. Шаг крайних колонн 6 м, шаг средних колонн 12 м.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ
1.1 Исходные данные для проектирования
1.2 Технологический процесс производства
1.3 Генеральный план
2 ОБЪЁМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ
2.1 Расчёт административно-бытовых помещений
3 КОНСТРУКТИВНЫЕ РЕШЕНИЯ
3.1 Производственный корпус
3.2 Вспомогательные помещения
3.3 Отделка наружных и внутренних стен
4 РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
4.1 Теплотехнический расчёт наружной стены
4.2 Теплотехнический расчёт покрытия
4.3 Светотехнический расчёт
4.4 Расчёт глубины заложения фундамента
4.5 Расчёт технико-экономических показателей
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

1.1 Исходные данные для проектирования
Район строительства – г. Шымкент.
Площадка строительства относится к IV-Г климатическому подрайону.
Температура наружного воздуха в °С:
– абсолютная максимальная +44;
– абсолютная минимальная -29.
Средняя температура из наиболее холодных, обеспеченностью 0,98:
– суток -25°С;
– пятидневки -17°С;
– периода -9,8°С;
Нормативная глубина промерзания грунта - 0,32 метра;
Район по весу снегового покрова– I (0,5 кПа).
Район по давлению ветра– III (0,38 кПа).
Район по толщине стенки гололеда-III.
Сейсмичность участка, согласно СНиП РК 2.04-01-2010 и карты сейсмического микрорайонирования города Шымкента, составляет-8 баллов с учетом третьей категории грунтов по сейсмическим свойствам.

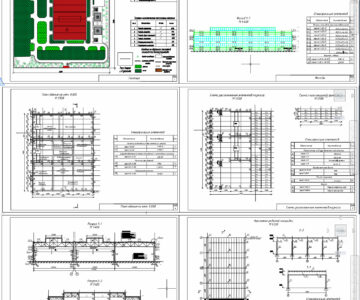

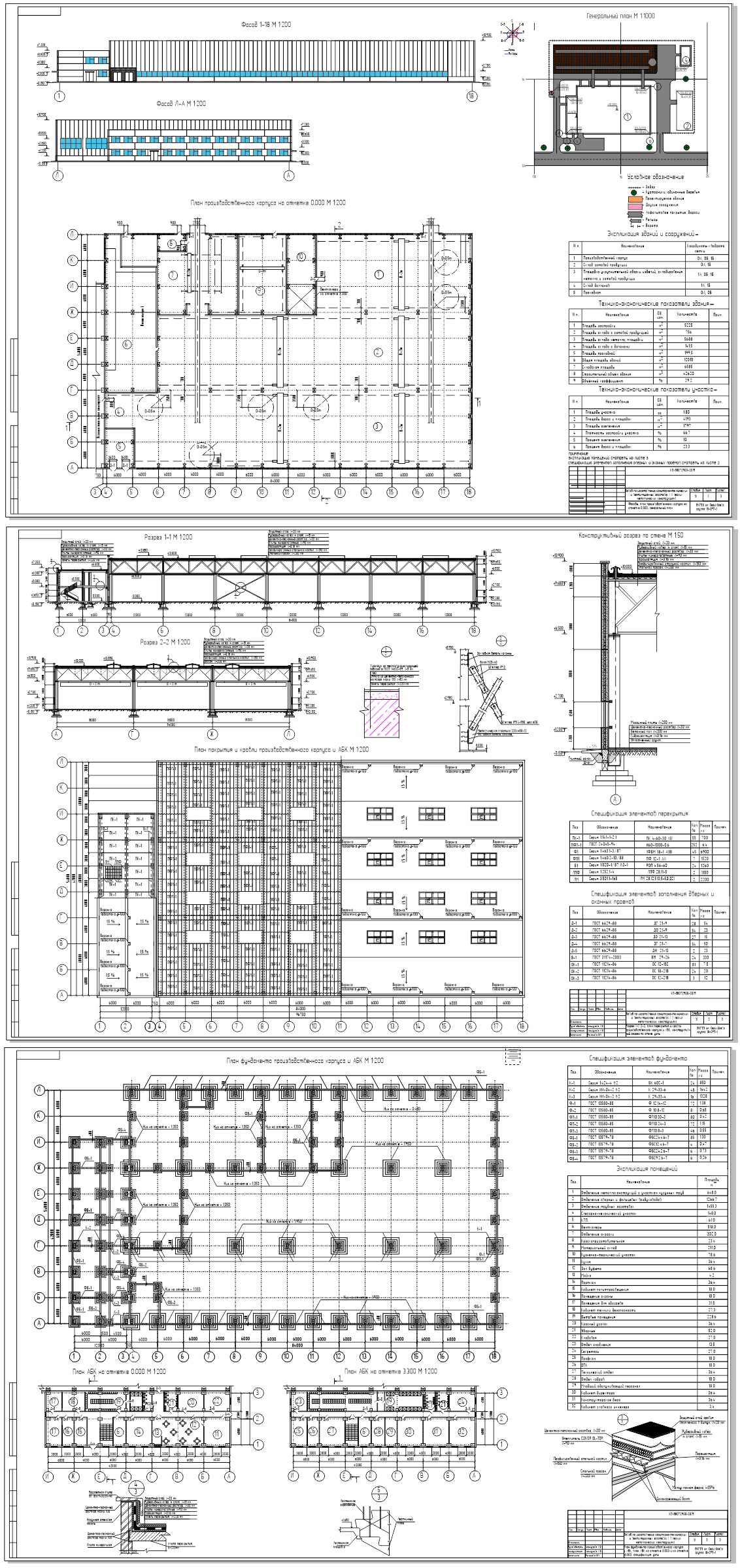

Состав: Генплан, Фасады, план здания, план АБК, Разрезы, План фундамента и покрытия, Спецификация, ТЭП. Язык документа

Софт: CorelDRAW 17.0

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Завод по изготовлению санитарно-технических и вентиляционных заготовок

Пояснительная.docx
Компановка-1.cdr
Компановка-2.cdr
Компановка-3.cdr
