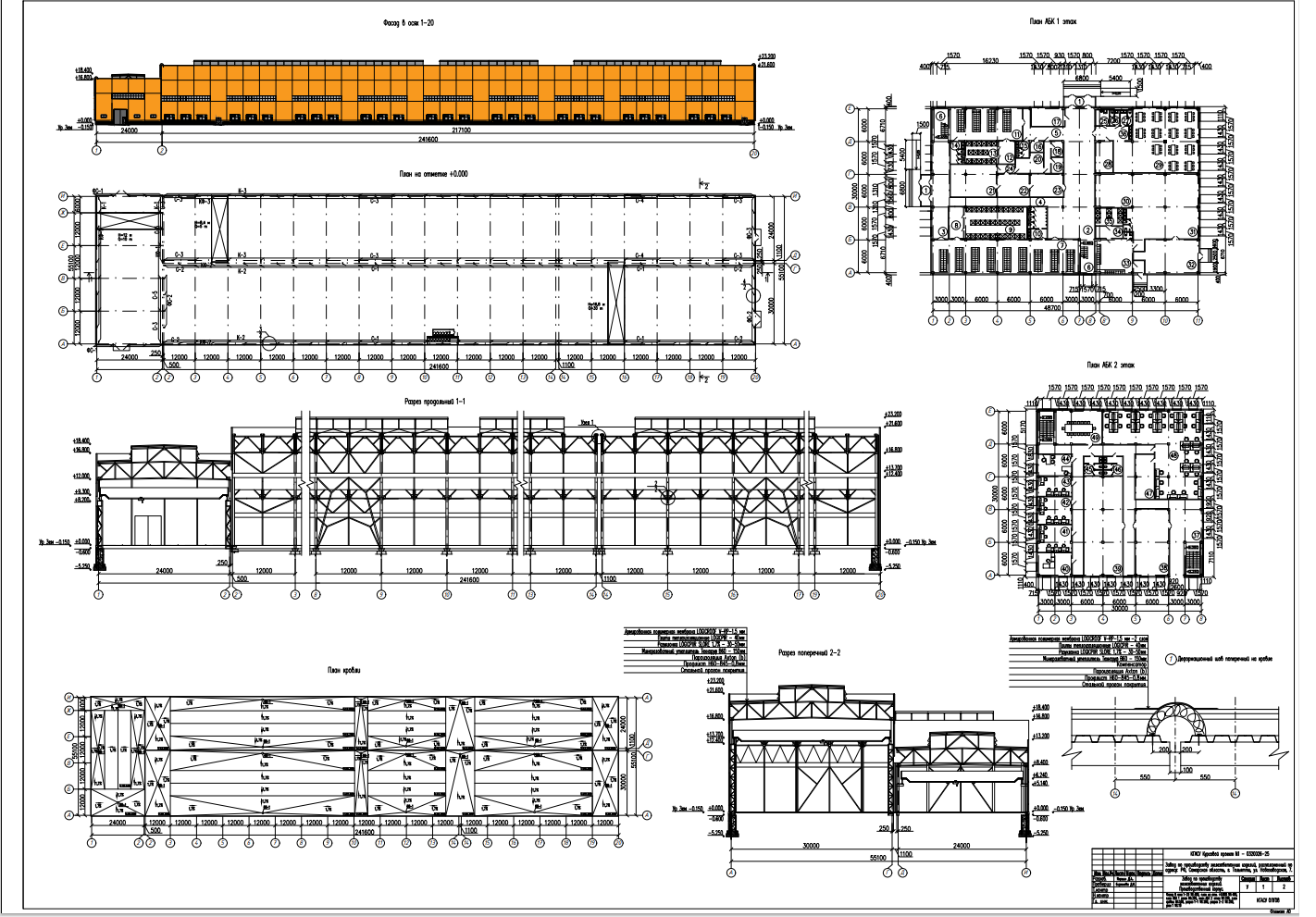

Завод по производству железобетонных изделий. Производственный корпус.

КГАСУ (Казанский государственный архитектурно-строительный университет), кафедра архитектуры, архитектура зданий, 1 этажное промышленное здание, 2023 год

Производственный цех представляет собой одноэтажное здание общей площадью 13315 м2, имеет в плане прямоугольную форму. Включает в себя 3 пролета, 2 из которых в продольном направлении, 1 - в поперечном.
Определим габариты цеха:
- съем продукции с 1 м2 принимается согласно среднеотраслевым показателям
- расчётная площадь цеха год.программа/12=135000/12=11250 м2
- проектируемая площадь цеха: согласно исходным данным, задаемся 2-мя пролетами 30,24 м соответственно и определяем длину цеха 112500/(24+30)~208 м2 . Принимаем длину кратно 12 м. Исходя из расчетов, ширина здания равна 54 м длина здания 241,6 м (216м +24м +0.5 ДШ+1.1ДШ).

Формовочный цех с годовой программой 135 тыс м^3
Этажность - 1 этаж
Размеры в плане 241,6м*55,1м
Площадь цеха - 13312,16 м^2
Вид строительства - новое
Место строительства - Тольятти
Пролеты А-24 метра, Б - 30 метров, В - 24 метра
Высота пролетов А-12м, Б- 16,2м, В-8,4м.
Грузоподъемность мостовых кранов в пролетах А-10т, Б-30т, В-5т.
Шаг колонн - 12 метров.

ВВЕДЕНИЕ………………………………………………………………………………………………………………………….3
ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ С ИСХОДНЫМИ ДАННЫМИ………….…………4
1. ТЕХНОЛОГИЧЕСКИЕ ДАННЫЕ ПРОИЗВОДСТВА 6
2. ПОДБОР КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ 7
3. АРХИТЕКТУРНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ 11
4. ГЕНЕРАЛЬНЫЙ ПЛАН 19
5. БИБЛИОГРАФИЧЕСКИЙ СПИСОК 21
