Здание для обслуживания и ремонта машиномеханизмов

0
0
10
0
0
20

строительство здания для обслуживания и ремонта машиномеханизмов, а также токарный и фрезерный цех.

Данный комплект рабочих чертежей выполнен на основании технического задания.
Степень огнестойкости здания - II .
Размещение здания на генлане см. лист
За условную отм.0,000 принят уровень чистого пола здания, что соответствует абсолютной
отметке 1016,32.
Район строительства, согласно КМК 2.01.07-96 ''Нагрузки и воздействия '' расположен:
в II снеговом районе Sо = 700 Па;
в II ветровом районе Wо=480 Па.
Температура наиболее холодной пятидневки, обеспеченностью 0,92 составляет
-27 С.
Сейсмичность площадки строительства 8 баллов.
Вокруг здания устраивается отмостка шириной 1.0 м из бетона марки М100 толщиной 100 мм,
по щебеночной подготовке толщиной 100 мм.


Сообщить о проблеме
Дата
08.05.2025
Язык
Русский
Состав

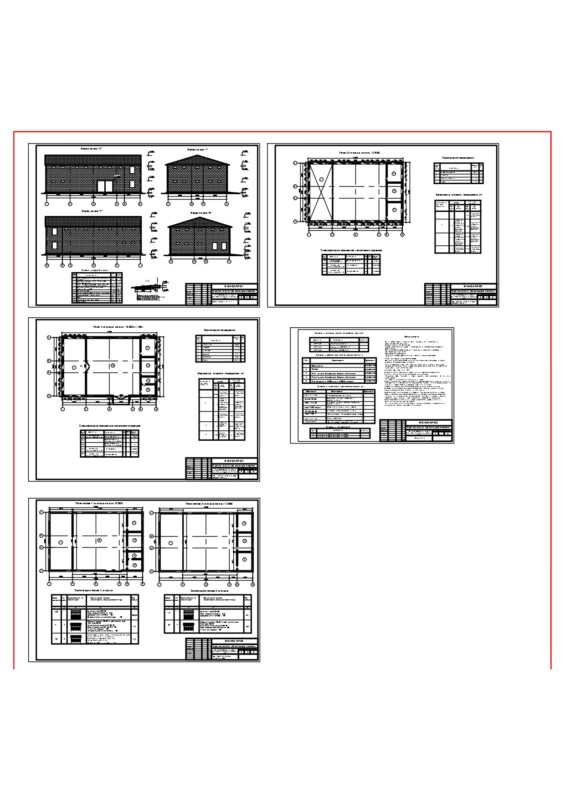

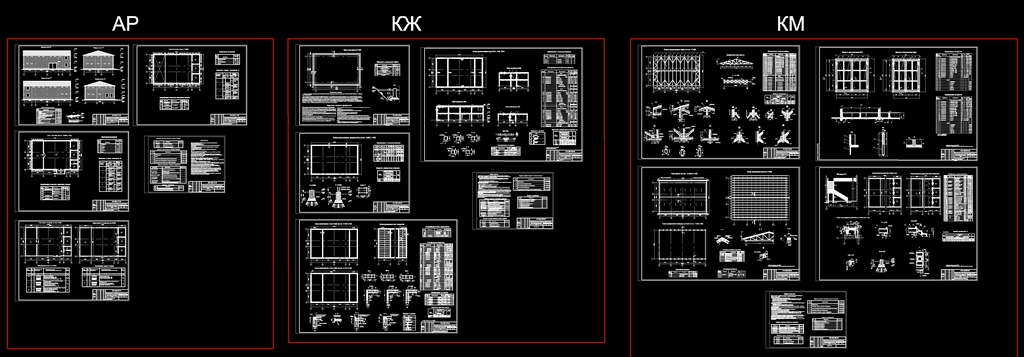

Рабочий проект состоит из следующих разделов: часть АР, КЖ и КМ.
Софт
AutoCAD 2021 Как открыть?
Содержимое архива
  • токарный цех Аппартак.dwg
