Здание цеха регенерации метанола (ДП)

Ростовский Государственный Строительный Университет
Кафедра технологий строительных процессов
Дипломный проект по дисциплине "Промышленное и гражданское строительство"
На тему: "Здание цеха регенерации метанола"
Ростов-на-Дону 2013

Объект строительства – Цех регенерации метанола поз.113 – расположены на Самбурском месторождении г. Новый Уренгой.
Климатическая характеристика района строительства:
Климатическая характеристика района строительства в соответствии со СНиП 2.01.07-85 и СНиП 23-01-99:
климатический район для строительства – IД;
расчетная температура воздуха наиболее холодной пятидневки обеспеченностью 0.92 – минус 46°C;
расчетная снеговая нагрузка для V района - 320 кг/м2;
нормативное ветровое давление для IV района - 48 кг/м2;

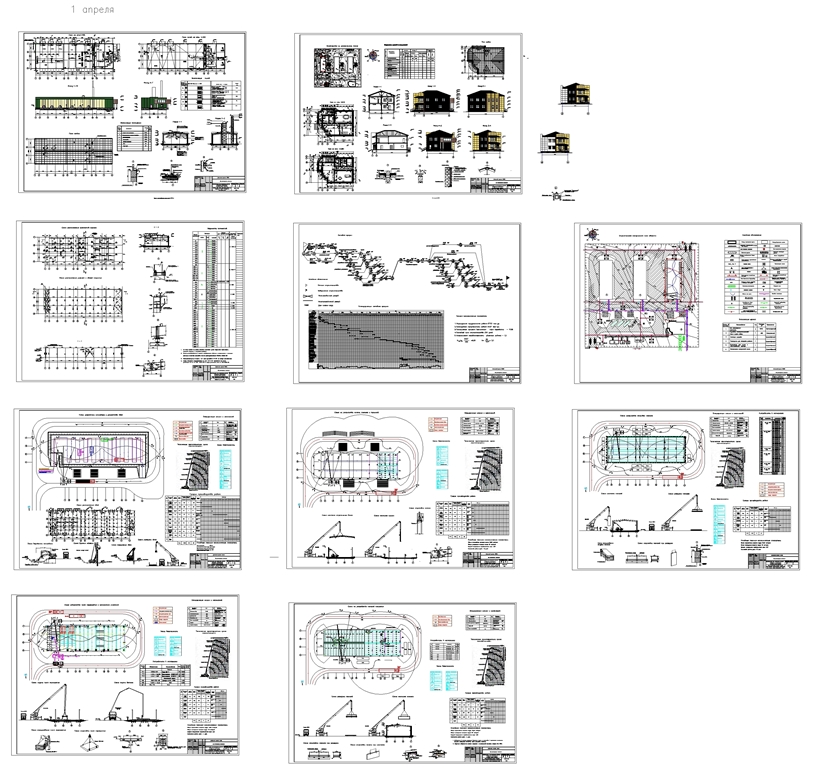

Графическая часть содержит чертежи марок: АС, КМ, ОиФ, ОС, ТСП

ВВЕДЕНИЕ
1.АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ…………………………………...…….….6
1.1.Исходные данные…………………………………………………………...…….….6
1.2.Генплан и транспорт……………………………………………………...………….7
1.3.Объёмно-планировочные решения……………….………………………..……….8
1.4.Конструктивные решения…………………………………………………………..9
1.5.Наружная отделка……………………………………………………………..……10
1.6.Внутренняя отделка………………………………………………………….…..…13
1.7.Противопожарная безопасность и эвакуация людей………………………….….14
1.8.Радиационная безопасность……………………………………………….……….17
1.9.Теплотехнический расчёт……………………………………………………….….20
1.10.Инженерное оборудование…………………………………………………...…..23
1.11.Основные строительные показатели……………………………………………..33
2.РАЗДЕЛ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ…………………………….………...…….34
2.1.Конструктивные решения цеха…………………………………………..............34
2.2.Горизонтальные размеры рамы…………………………………………………...34
2.3.Сбор нагрузок на поперечную раму……………………………………………….35
2.4.Снеговая нагрузка…………………………………………………………………..36
2.5.Ветровая нагрузка………………….……………………………………………….37
2.6.Нагрузка от подвесного крана…….……………………………………………….39
2.7.Статистический расчёт поперечной рамы…………………………………….…..42
2.8.Сочетания нагрузок……………………………………………………...…………43
2.9.Расчёт колонны……………………………………………………………….…….47
2.10.Расчёт ригеля……………………………………………………………….……..54
3.РАСЧЕТ ОСНОВАНИЯ ЦЕХА РЕГЕНЕРАЦИИ МЕТАНОЛА………………….58
3.1.Анализ площадки строительства………………………………….……………..58
3.2.Анализ назначения и конструктивные решения здания…………………...……61
3.3.Проектрирование свайного фундамента под крайнюю колонну……………….61
3.4. Расчёт осадки основания фундамента методом послойного суммирования.....71

4.РАЗДЕЛ ТЕХНОЛОГИЯ СТРОИТЕЛЬНЫХ ПРОЦЕССОВ……………………………...76
4.1.Технологическая карта на разработку котлована и устройство свай….....……..85
4.2.Технологическая карта на устройство плит перекрытия……………...…….….114
4.3.Технологическая карта на монтаж колонн……………………..………………..148
4.4.Технологическая карта на монтаж стропильных балок……………………..….167
4.5.Технологическая карта на монтаж стеновых панелей и панелей
покрытия по типу «сэндвич» …………………...…….189
5.РАЗДЕЛ БЕЗОПАСНОСТЬ ЖИЗНИДЕЯТЕЛЬНОСТИ……………………………..….205
5.1.Безопасность труда………………………………………………………………..205
5.2.Охрана окружающей среды…………………………………………………..…..173
5.3.Пожарная безопасность…………………………………………………………...175
5.4.Расчёт легко-сбрасываемых конструкций……………………………………….178
5.5.Список используемой литературы…………………………………………….....185
6.РАЗДЕЛ – ОРГАНИЗАЦИЯ СТРОИТЕЛЬСТВА……………………………………..….223
6.1.Характеристика объекта и условия строительства…………………………...…223
6.2.Описание метода выполнения СМР………………………………………….…..224
6.3.Выбор монтажа крана по техническим параметрам…………………………….226
6.4.Графики движения ресурсов по объекту………………………………………...227
6.5.Расчёт ресурсов строительства………………………………………….………..228
6.6.Стройгенплан…………………………………………………………………..….239
6.7.Сметная документация………………………………………………………...….240
ПРИЛОЖЕНИЯ……………………………………………………………………………….246
